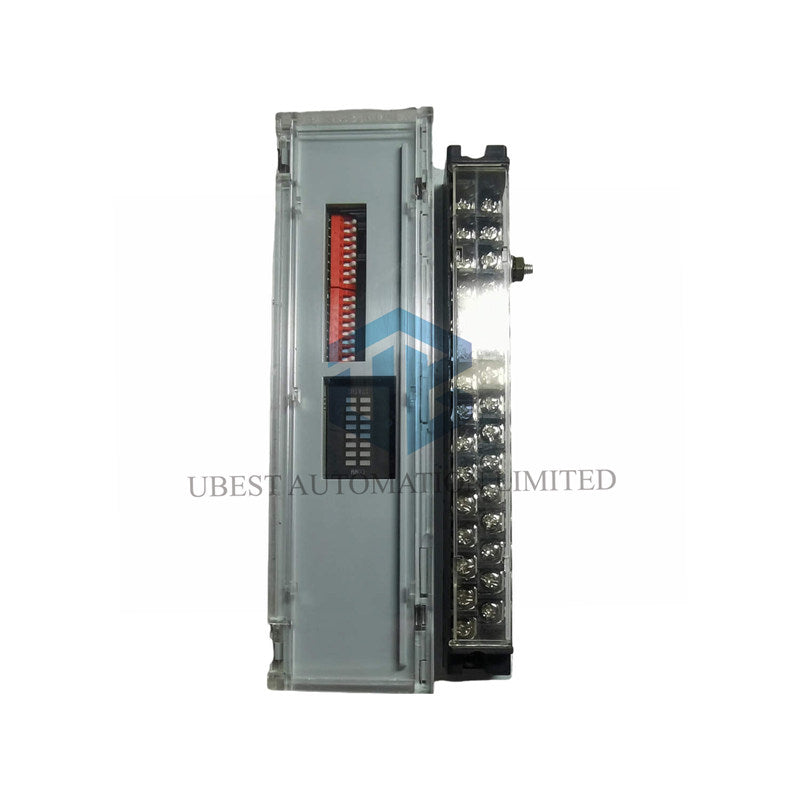

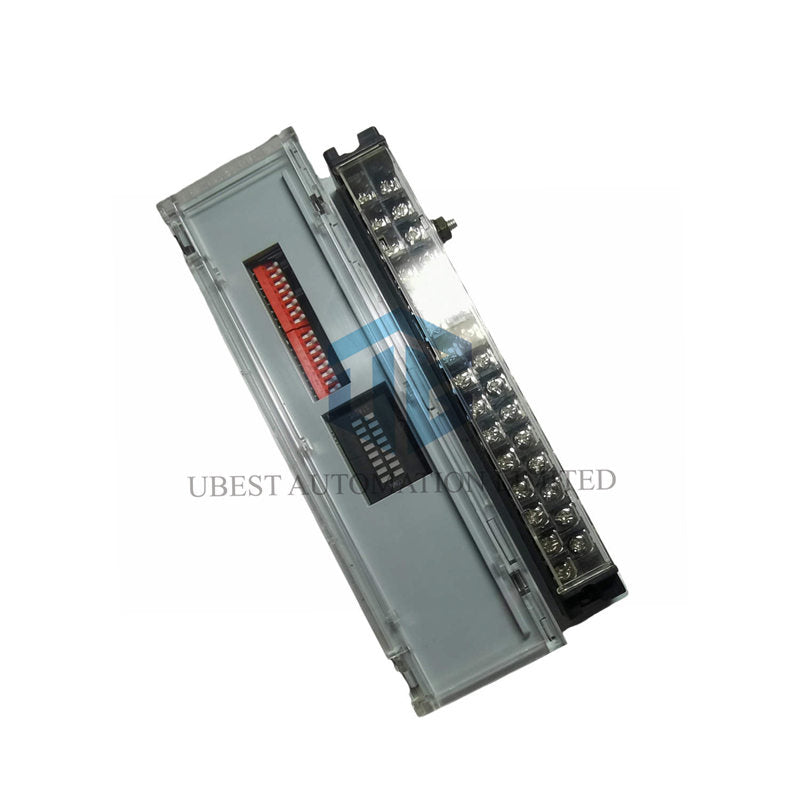

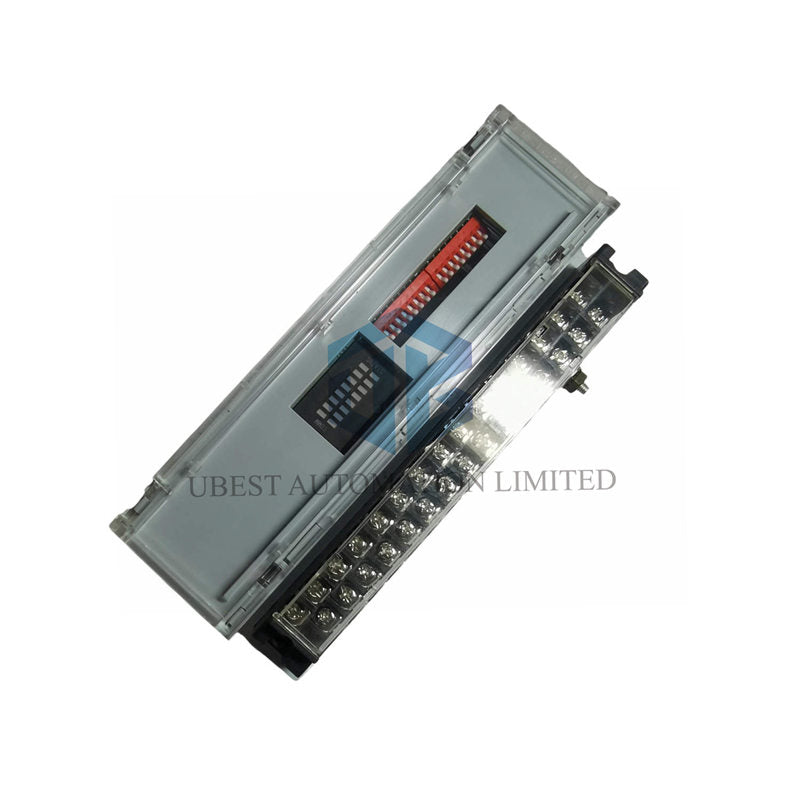

Zjednodušte distribuované I/O s Allen-Bradley 1791-16A0

Základné technické špecifikácie

• Značka a výrobca: Allen-Bradley
• Model a séria: 1791-16A0, súčasť rodiny 1791 Block I/O
• Kategória produktu: Modul diskrétnych vstupov, Block I/O
• Vstupné kanály: Šestnásť (16) vstupov 120V AC
• Konfigurácia kanálov: Organizované do 2 nezávislých skupín po 8 vstupoch
• Rozsah napätia vstupu v zapnutom stave: 79 až 132 VAC, 47-63 Hz
• Požiadavka na externé napájanie: 85 až 132 VAC, 47-63 Hz
• Prúd externého napájania: typicky 150 mA
• Prúd vstupu v zapnutom stave: minimálne 5 mA pri 79V
• Maximálne napätie vstupu v vypnutom stave: 35 VAC
• Prevádzkový teplotný rozsah: do 60°C (140°F)
• Orientácia montáže: Vertikálna alebo horizontálna
• Hmotnosť jednotky: 1,25 lbs (0,57 kg)

Kľúčové vlastnosti výkonu a integrácie

• Funguje ako kompletný distribuovaný I/O uzol s vstavaným napájacím zdrojom a PLC rozhraním.
• Navrhnutý pre priame pripojenie bežných poľných zariadení ako koncové spínače, tlačidlá a snímače priblíženia.
• Podporuje reťazovú sieťovú konfiguráciu späť k centrálnemu riadiacemu systému alebo skeneru.
• Poskytuje maximálny prúdový náraz 10A po dobu 50 ms (opakujúci sa každé 2 sekundy).
• Má maximálny výstupný výkon 600mA pri 30°C, s poklesom na 300mA pri 60°C.
• 1791-16A0 zabezpečuje spoľahlivú prevádzku v paneloch s obmedzeným priestorom vďaka flexibilnej montáži.

Pokyny pre inštaláciu a kompatibilitu

• Zabezpečte minimálne 2 palce (5,08 cm voľného priestoru na všetkých stranách pre správnu ventiláciu.
• Pripojte kompatibilné 120VAC poľné prístroje k 16 vstupným kanálom.
• Tento modul je iba so vstupmi a má 0 výstupov; pre kompletnú kontrolu ho skombinujte s výstupným modulom.
• Pri použití s výstupnými modulmi série 1771 overte kompatibilitu týkajúcu sa úniku prúdu v vypnutom stave a napätia v zapnutom stave.

Často kladené otázky (FAQ)

• Otázka: Koľko vstupných kanálov má tento modul?
  Odpoveď: 1791-16A0 poskytuje 16 diskrétnych vstupných kanálov 120VAC.
• Otázka: Môže byť namontovaný v ľubovoľnej orientácii?
  Odpoveď: Áno, podporuje vertikálnu aj horizontálnu montáž pre flexibilitu rozloženia.
• Otázka: Aký je rozsah prevádzkového napätia?
  Odpoveď: Rozsah napätia vstupu v zapnutom stave je 79-132VAC a vyžaduje externé napájanie 85-132VAC.
• Otázka: Aké zariadenia je možné pripojiť k týmto vstupom?
  Odpoveď: Je kompatibilný so štandardnými zariadeniami 120VAC ako koncové spínače, tlačidlá, plavákové spínače a prepínače voliča.
