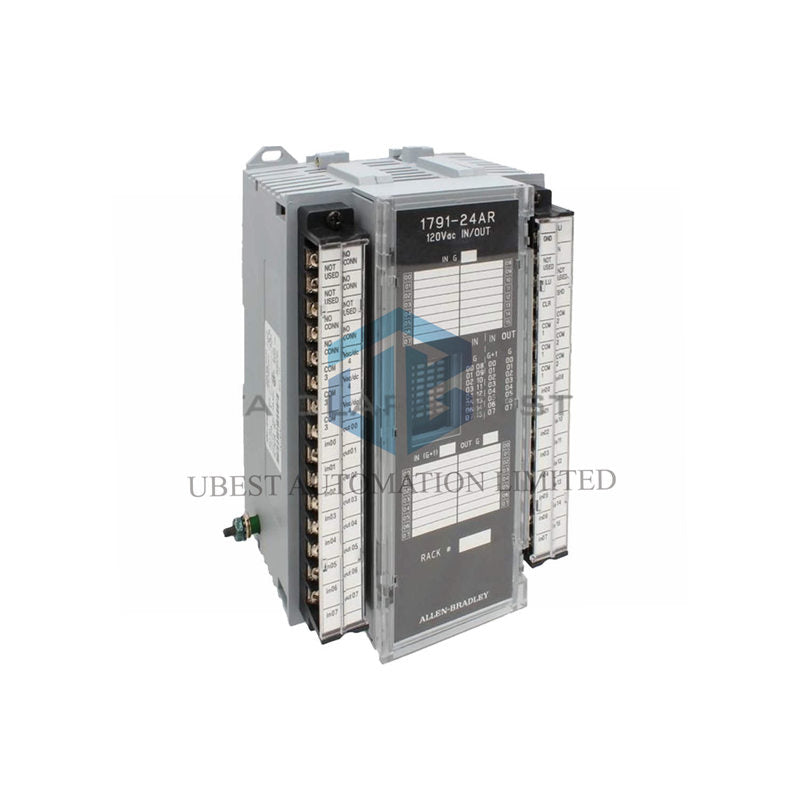

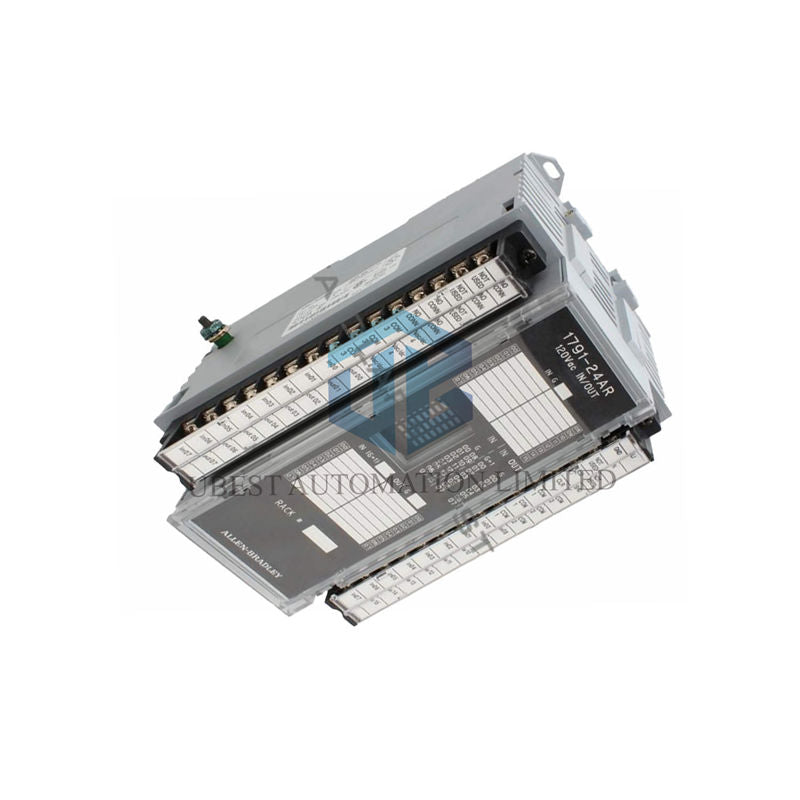

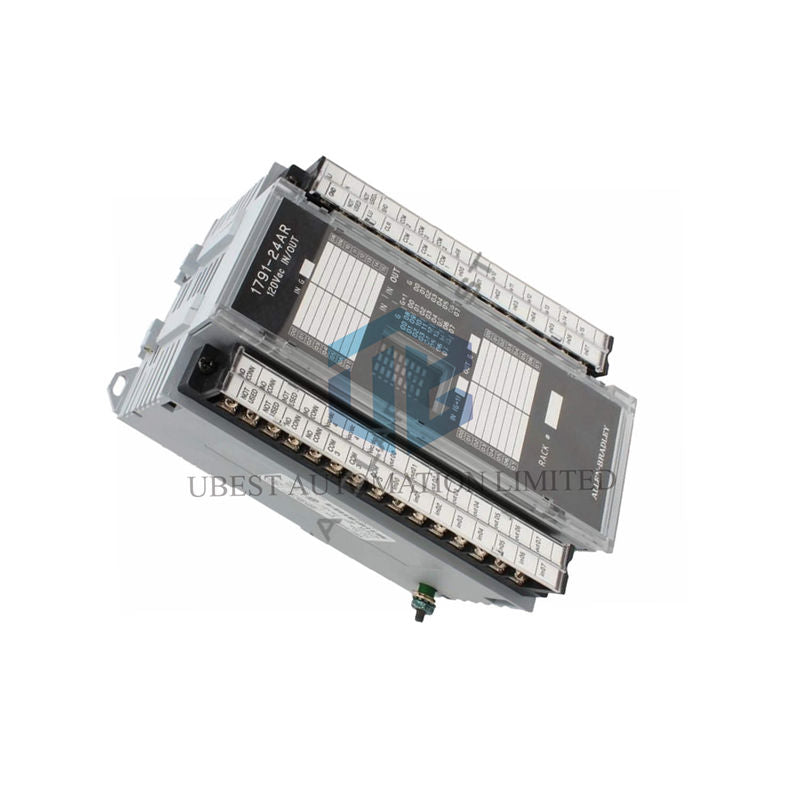

Allen-Bradley 1791-24AR Modul blokového vstupu/výstupu | 24 AC vstupov
Manufacturer:
Allen-Bradley
Product No.:
1791-24AR
Condition:
In Stock
Product Type:
I/O Modul
Product Origin:
USA
Weight:
1130g
Shipping port:
Xiamen
Warranty:
12 months
UBEST – dôveryhodný globálny dodávateľ náhradných dielov pre automatizáciu
Ponúkame široký sortiment skladových náhradných dielov pre priemyselnú automatizáciu. Všetky produkty majú 12-mesačnú záruku a 30-dňovú možnosť vrátenia peňazí pri problémoch s kvalitou.
Allen-Bradley 1791-24AR Modul blokového I/O: Všestranné reléové I/O
Základné technické špecifikácie
- Značka a výrobca: Allen-Bradley
- Modelové číslo: 1791-24AR
- Produktová rada: 1791 Blokové I/O
- Diskrétne vstupné kanály: 24 kanálov (3 skupiny po 8)
- Menovité vstupné napätie: 120V AC nominálne
- Rozsah vstupu v zapnutom stave: 79 až 132V AC
- Výstupné kanály: 8 elektromechanických reléových výstupov (normálne otvorené)
- Všeobecné hodnotenie výstupu: maximálny odporový prúd 1A
- Externé napájanie: 85 až 132V AC
- Rozmery modulu: 3,85 x 4,35 x 6,95 palcov
- Hmotnosť pri preprave: 2,50 lbs (1,13 kg)
Špecifikácie a flexibilita výstupného zaťaženia
- Kľúčová vlastnosť: Reléové výstupy podporujú typy zaťaženia AC aj DC pre maximálnu flexibilitu použitia.
- Odporové zaťaženie (AC): 20-132V AC pri max. 1A.
- Odporové zaťaženie (DC): 20-30V DC pri max. 1A, alebo až 125V DC pri max. 0,2A.
- Induktívne zaťaženie (AC): 20-132V AC pri 0,5A (cos φ = 0,4).
- Induktívne zaťaženie (DC): 20-30V DC pri 1A (L/R = 7 ms).
- Stále DC zaťaženie: 125V DC pri 0,1A.
Detaily inštalácie a integrácie
- Montáž: Navrhnutý pre jednoduchú vertikálnu alebo horizontálnu montáž na panel alebo DIN lištu.
- Kompatibilita systému: Integruje sa so systémami PLC Allen-Bradley pomocou zabudovaného rozhrania Remote I/O (RIO).
- Zapojenie: Všetky I/O a napájacie pripojenia sú realizované cez integrované svorkovnicové bloky modulu.
- Požiadavka na napájanie: Vyžaduje jedno napájacie napätie 120V AC v rozsahu 85-132V AC pre prevádzku modulu.
Často kladené otázky (FAQ)
- Čím sa 1791-24AR líši od ostatných modulov 1791? Jedinečne kombinuje 24 AC vstupov s 8 univerzálnymi reléovými výstupmi, ktoré môžu prepínať AC alebo DC.
- Môžem použiť reléové výstupy na ovládanie DC solenoidov? Áno, relé sú vhodné pre DC induktívne zaťaženia ako solenoidy, podľa špecifikovaných DC prúdových hodnôt.
- Aký je menovitý vstupný prúd? Typický vstupný prúd je 11 mA pri 120V AC.
- Sú reléové výstupy izolované? Elektromechanické relé poskytujú fyzickú izoláciu medzi riadiacim obvodom a zaťažením.
