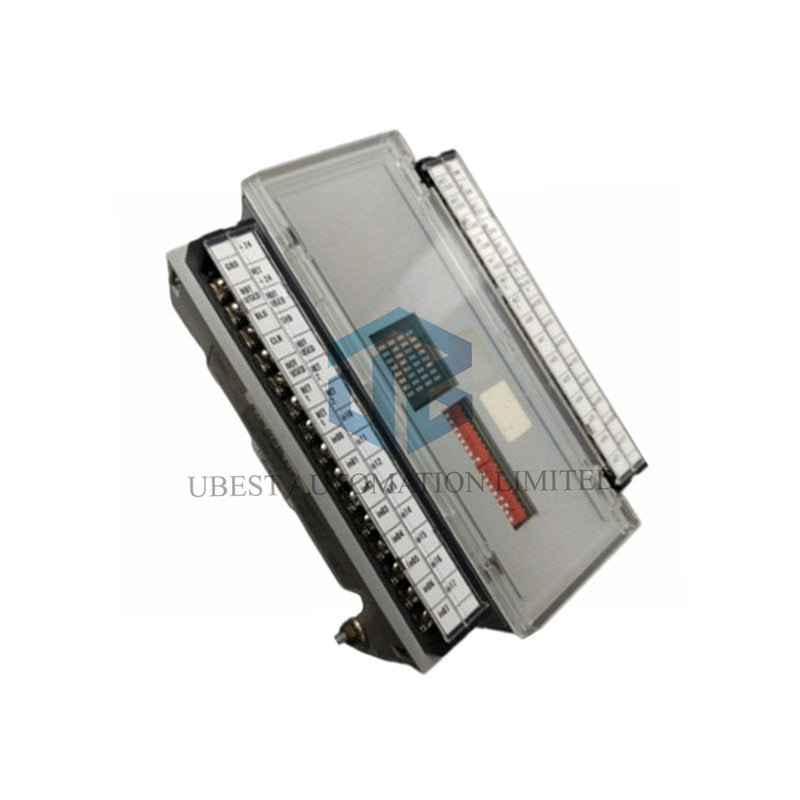

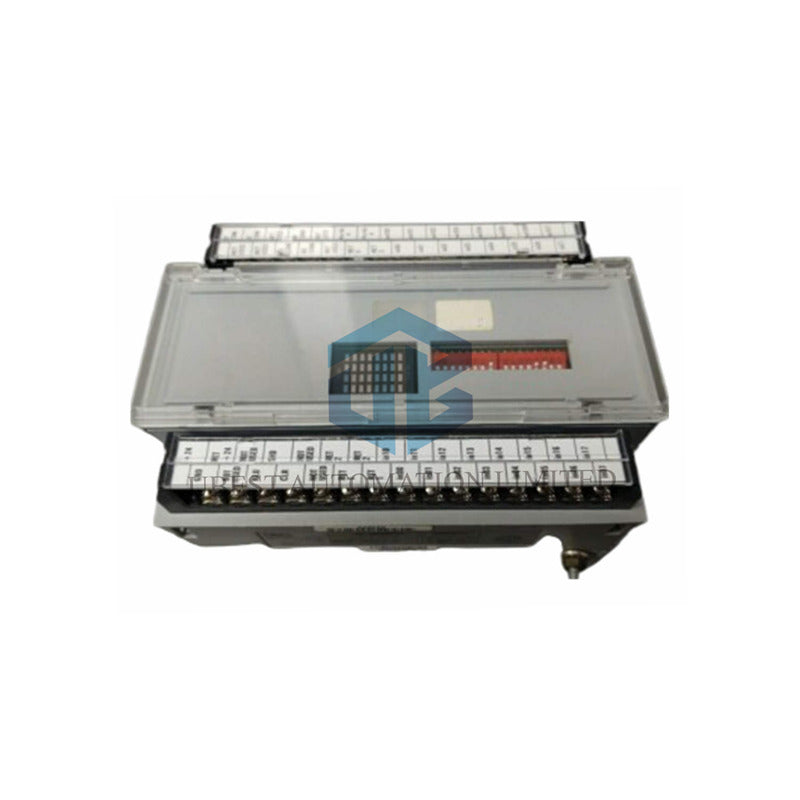

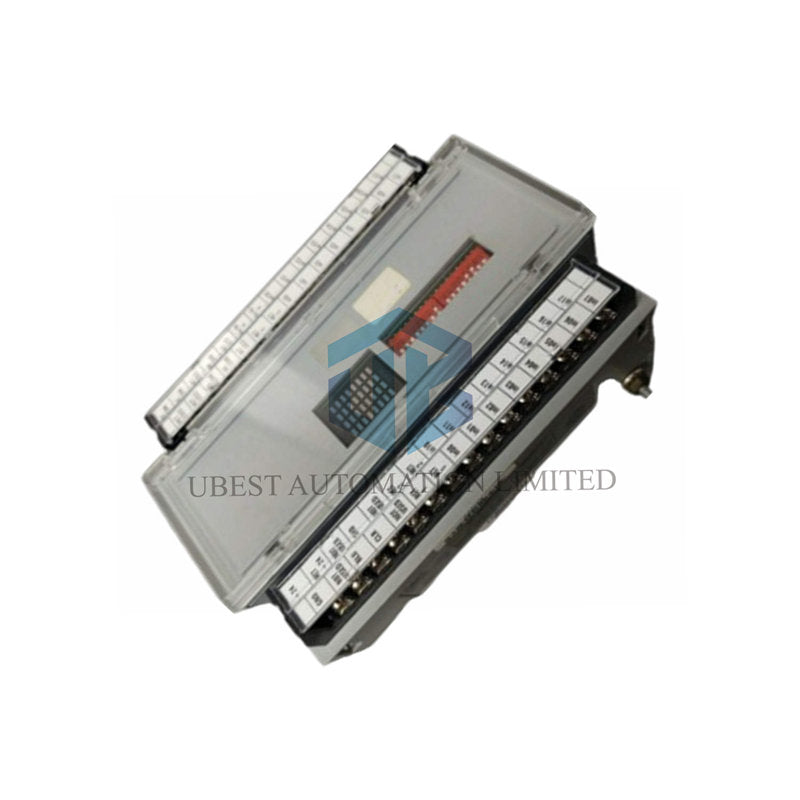

Allen-Bradley 1791-24BR: Inteligentný I/O modul pre váš stroj

Kľúčové vlastnosti a hlavné špecifikácie

• Značka a model: Allen-Bradley 1791-24BR
• Vstupné kanály: 24 DC vstupov (v 3 skupinách po 8).
• Vstupné napätie: prevádzkový rozsah 10 až 30 Voltov DC.
• Výstupné kanály: 8 reléových výstupov (elektromechanických).
• Hodnotenie kontaktov relé: 1 Ampér odporový pri 20-132V AC.
• Napájanie modulu: 19,2-30V DC externé napájanie (300 mA).
• Izolačné hodnotenie: 500V AC ochrana medzi skupinami.

Spoľahlivé prevádzkové údaje

• Prúd pri zapnutí vstupu: maximálne 11 mA pri 30V DC.
• Prúd pri vypnutí vstupu: minimálne 1,5 mA.
• Výkonový odvod tepla: maximálne 14,5 Wattov.
• Teplotný odvod tepla: maximálne 49,4 BTU/hod.
• Prevádzková teplota: 0°C až 60°C (32°F až 140°F).
• Teplota skladovania: -40°C až 85°C.
• Relatívna vlhkosť: 5 % až 95 %, bez kondenzácie.

Jednoduché nastavenie a inštalácia

• Montáž: Vertikálna montáž na DIN lištu je najlepšia pre chladenie.
• Rozmery: Kompaktná veľkosť 6,95" x 4,35" x 3,85".
• Hmotnosť: Ľahký, 2,38 libier (1,08 kg).
• Zapojenie: Odnímateľné svorkovnicové pásy na oboch stranách.
• Konfigurácia: Dva DIP prepínače nastavujú číslo racku a rýchlosť.
• Indikátory stavu: LED diódy zobrazujú stav komunikácie a I/O.

Kompatibilita systému a použitie

• Kompatibilné s: riadiče PLC-2, PLC-3, PLC-5 a SLC 5/02.
• Komunikácia: Vstavané rozhranie Remote I/O (RIO) siete.
• Najvhodnejšie pre: distribúciu I/O blízko strojov a senzorov.
• Výhody: znižuje dlhé vedenia a šetrí náklady na inštaláciu.

Čo je v balení? (Obsah balenia)

• Jeden Allen-Bradley 1791-24BR blokový I/O modul.
• Fabrická dokumentácia a inštalačný návod.

Informácie o doprave a servise

• Rýchle doručenie: Dodávame po celom svete cez FedEx, UPS a DHL.
• Záruka: Všetky produkty majú 12-mesačnú záruku.
• Podpora: Naši odborníci poskytujú technickú podporu.

Odborné FAQ (Často kladené otázky)

• Čo môžu reléové výstupy na 1791-24BR prepínať? Môžu prepínať AC alebo DC záťaže. Príklady sú svetlá, malé motory a solenoidy.
• Ako nastavím adresu modulu v RIO sieti? Použite dva DIP prepínače na module na nastavenie čísla racku.
• Môžem tento modul namontovať horizontálne? Odporúčame vertikálnu montáž pre najlepšie odvádzanie tepla a výkon.
• Aké je izolačné napätie pre bezpečnosť? Má 500V AC izoláciu medzi I/O skupinami a napájaním.
• Potrebujem na tento modul špeciálny komunikačný kábel? Použite štandardný tienený kábel Belden 9463 alebo podobný pre RIO spojenie.
