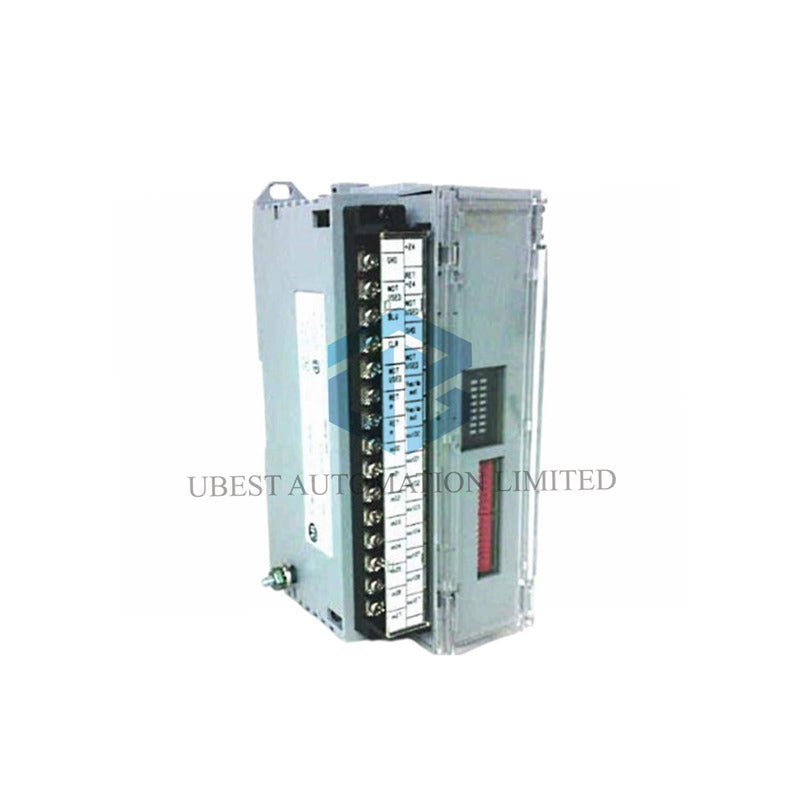

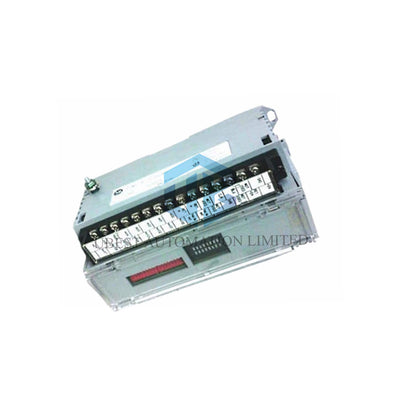

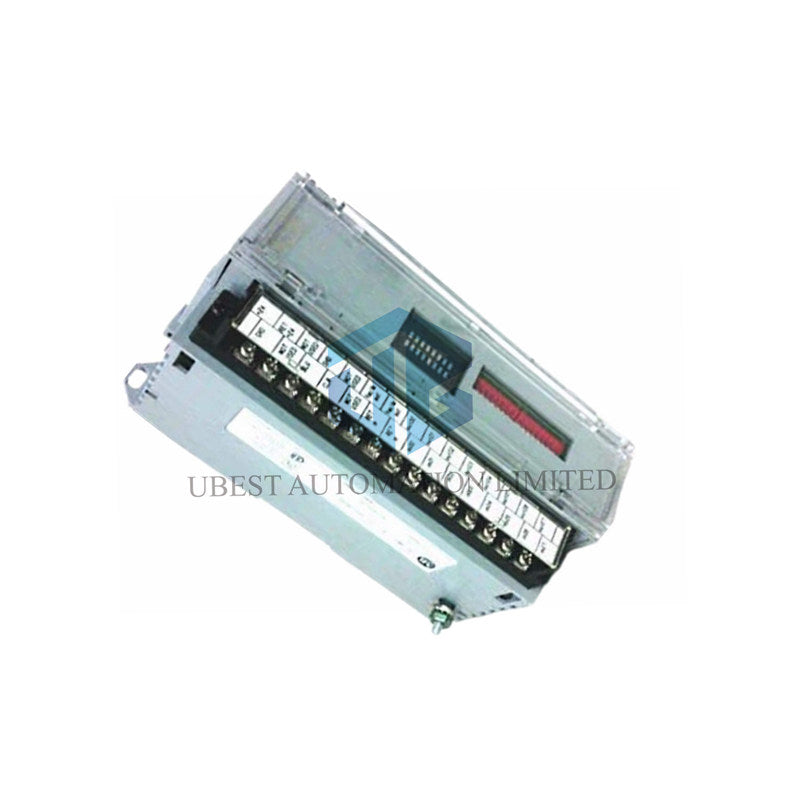

Allen-Bradley 1791-8BR: Kompaktný hybridný modul s DC vstupmi a reléovými výstupmi

Hlavné technické špecifikácie produktu

• Značka a model: Allen-Bradley 1791-8BR
• Vstupné kanály: 8 bodov, typ 24VDC Sinking.
• Rozsah vstupného napätia: 10 až 30 Voltov DC.
• Výstupné kanály: 8 reléových kontaktov Form A (normálne otvorené).
• Výstupné hodnoty: 1A pri 30VDC, 1A pri 132VAC odporové zaťaženie.
• Externé napájanie: 19,2–30 VDC, typicky 300 mA.
• Prúdový náraz: Vyžaduje externú poistkovú ochranu.
• Komunikácia: Protokol Remote I/O (RIO).
• Montáž: Vertikálna alebo horizontálna na DIN lištu.
• Veľkosť vodiča: maximálne 14 AWG s viacvláknovým jadrom.

Často kladené otázky technickej podpory

• Otázka: Čo znamená výstup „suchý kontakt“?
  Odpoveď: Znamená to, že reléový výstup nemá vnútorné napätie. Napájanie AC alebo DC pre prepínanú záťaž dodávate vy sami.
• Otázka: Môžem pripojiť AC štartér motora priamo k tomuto modulu?
  Odpoveď: Áno, ale musíte použiť externú poistku. Relé môže prepínať cievku, ale potrebuje ochranu obvodu.
• Otázka: Koľko týchto modulov môžem pripojiť na jeden kábel RIO?
  Odpoveď: Sieť RIO podporuje mnoho zariadení. Limit závisí od celkovej kapacity I/O skenovacieho modulu.
• Otázka: Aký je prevádzkový teplotný rozsah?
  Odpoveď: 1791-8BR pracuje v štandardných priemyselných teplotách, typicky od 0 do 60 °C.
• Otázka: Potrebujem špeciálny kábel pre sieť RIO?
  Odpoveď: Áno, použite Belden 9463 alebo ekvivalentný twinaxiálny kábel pre spoľahlivú komunikáciu.
