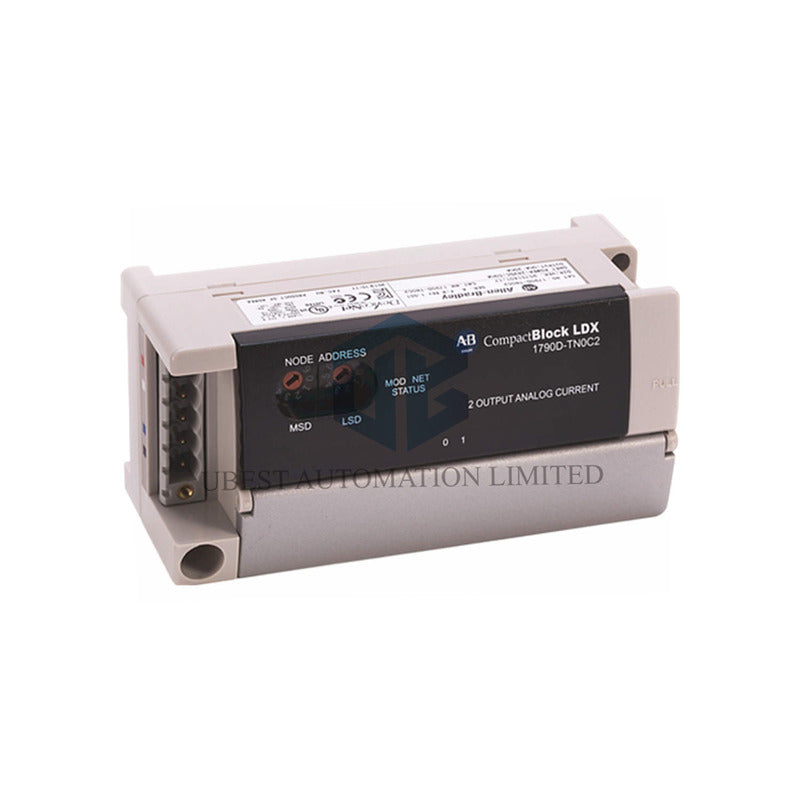

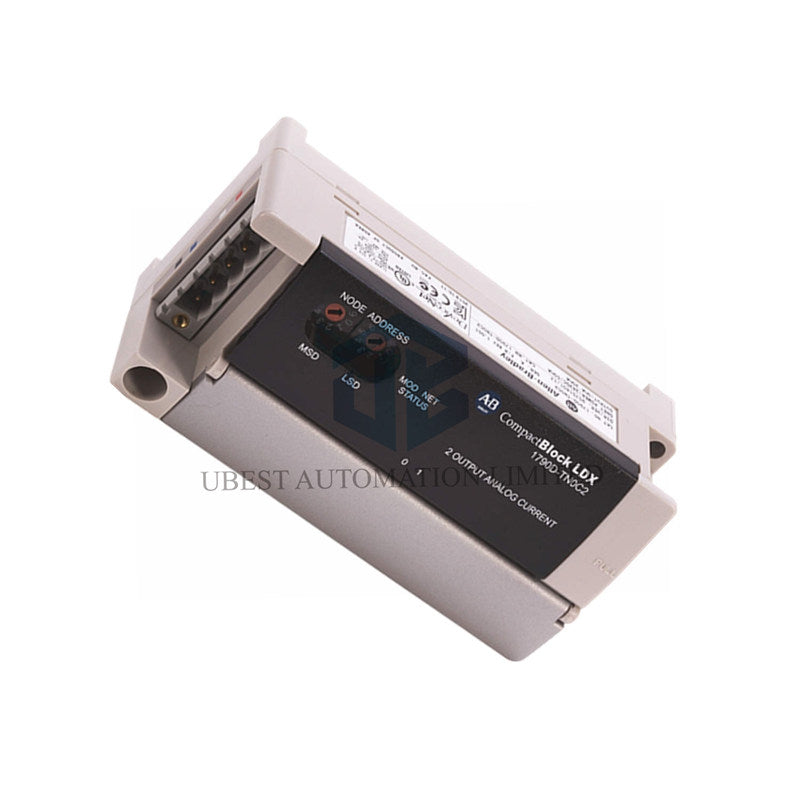

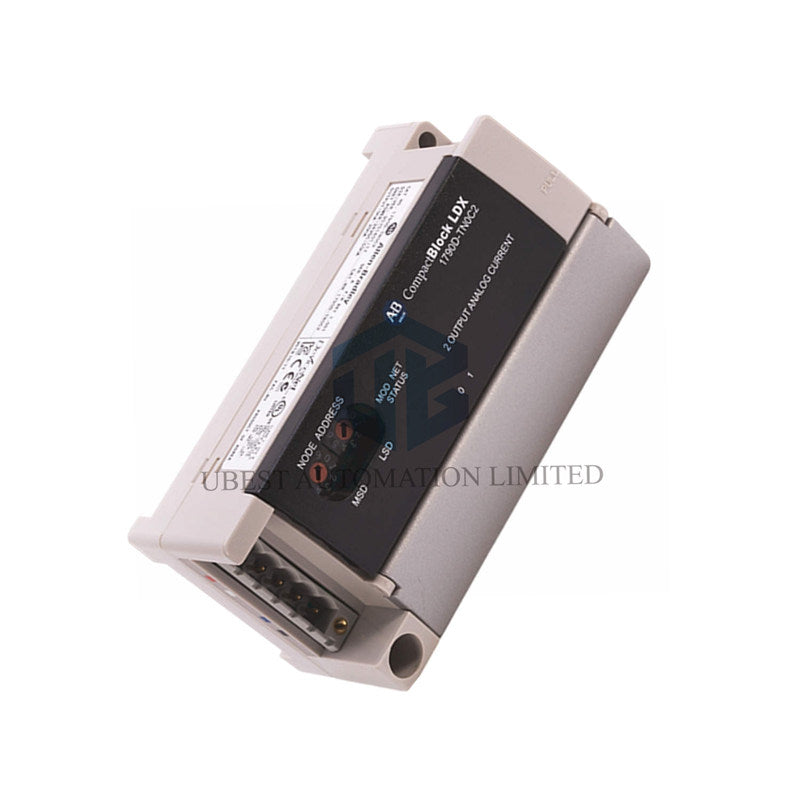

Allen-Bradley 1790D-TN0C2: Presný modul analógového výstupu

Ovládajte analógové zariadenia s výnimočnou presnosťou. Allen-Bradley 1790D-TN0C2 poskytuje dva vysokopresné prúdové výstupné kanály. Generuje štandardné signály 0-20 mA na ovládanie zariadení ako sú proporcionálne ventily, meniče frekvencie a analógové merače. Tento modul zabezpečuje stabilné a spoľahlivé príkazy pre presnú reguláciu procesov.

Podrobné technické špecifikácie

• Model produktu: Allen-Bradley 1790D-TN0C2 (1790D séria kompaktného I/O).
• Výstupné kanály: 2 jednosmerné, neizolované prúdové výstupné kanály.
• Výstupný signál: Štandardný priemyselný riadiaci signál 0 až 20 mA.
• Rozlíšenie: 12-bitové (4 096 krokov), 4,88 µA na najmenší významný bit.
• Presnosť: ±0,2 % z plného rozsahu pri prevádzkovej teplote 0 až 55 °C.
• Rýchlosť aktualizácie: 2 milisekundy na kanál pre rýchlu úpravu signálu.
• Zaťažovacia kapacita: Podporuje externý odpor záťaže až do 600 Ω maximálne.
• Napájanie: Vyžaduje 24V DC napájanie z poľa (21,6-26,4V) a napájanie z zbernice DeviceNet.

Inštalácia a systémová integrácia

• Pripojenie káblov: Skrutkový terminál M3.0 pre bezpečné pripojenie v poli.
• Špecifikácia momentu: Dotiahnite terminály maximálne na 7 lb-in (0,79 Nm).
• Vizuálna diagnostika: Dve dvojfarebné (červená/zelená) LED diódy zobrazujú stav každého výstupného kanála.
• Možnosť rozšírenia: Tento základný modul môže podporovať až dva ďalšie moduly rozšírenia diskrétnych I/O.
• Kalibrácia: Kalibrované z výroby; nie je potrebná kalibrácia používateľom, čo znižuje nároky na údržbu.
• Izolácia: Optická izolácia 1250V AC RMS medzi analógovými výstupmi a vnútornou logikou.

Balenie a podpora

• Balenie obsahuje jeden modul analógového výstupu 1790D-TN0C2.
• Tento presný modul je krytý štandardnou 12-mesačnou zárukou.
• Celosvetová doprava dostupná cez FedEx, UPS a DHL pre spoľahlivé doručenie.

Často kladené otázky od odborníkov

• Aké zariadenia sa typicky ovládajú týmto modulom?
  Je ideálny na ovládanie proporcionálnych regulačných ventilov, vstupu referenčnej rýchlosti na meničoch frekvencie (VFD), vstupu nastavenej hodnoty na procesných regulátoroch a analógových panelových meračov alebo zapisovačov.
• Ako previesť signál 0-20 mA na 4-20 mA, ak to moje zariadenie vyžaduje?
  Niektoré koncové zariadenia majú prepínač alebo parameter na výber vstupu 0-20 mA alebo 4-20 mA. Ak nie, môžete použiť izolátor/úpravca signálu medzi modulom a zariadením na posun a škálovanie signálu.
• Prečo je dôležitý maximálny odpor záťaže 600 Ω?
  Modul potrebuje dostatočné napätie na pretláčanie prúdu cez slučku. Podľa Ohmovho zákona (V=IR), pri 20 mA do 600 Ω potrebujete 12 V. Napätie modulu musí byť vyššie ako toto plus akékoľvek ďalšie úbytky v slučke.
• Môžu dva kanály nezávisle vysielať rôzne hodnoty prúdu?
  Áno. Každý kanál je riadený nezávisle cez sieť DeviceNet. Môžete posielať samostatné príkazy pre každý kanál na ovládanie dvoch rôznych zariadení.
• Čo sa stane, ak sa preruší výstupný vodič alebo sa odpojí záťaž?
  Výstupný obvod sa otvorí. Väčšina systémov to zaznamená ako stratu signálu (0 mA). Dobrý systémový dizajn zahŕňa monitorovanie na prijímacom zariadení alebo použitie izolátorov s detekciou prerušenia vodiča na upozornenie obsluhy.
