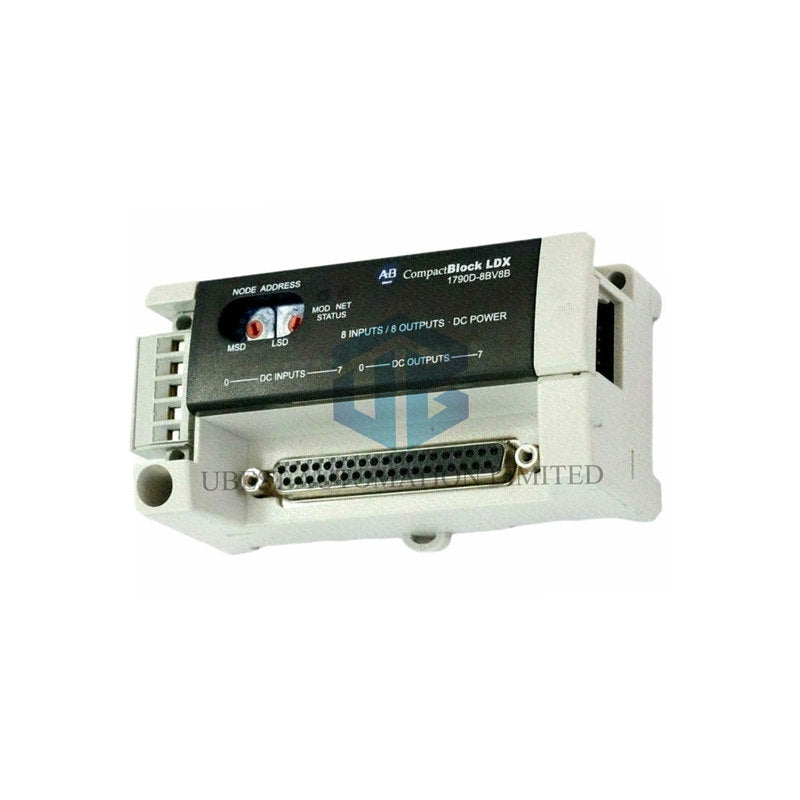

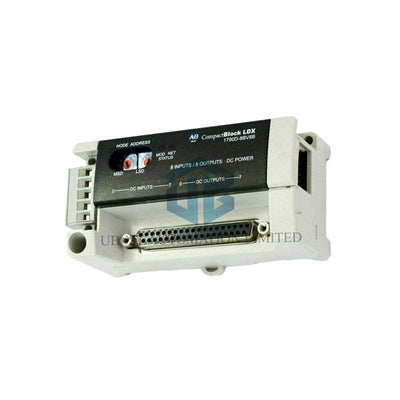

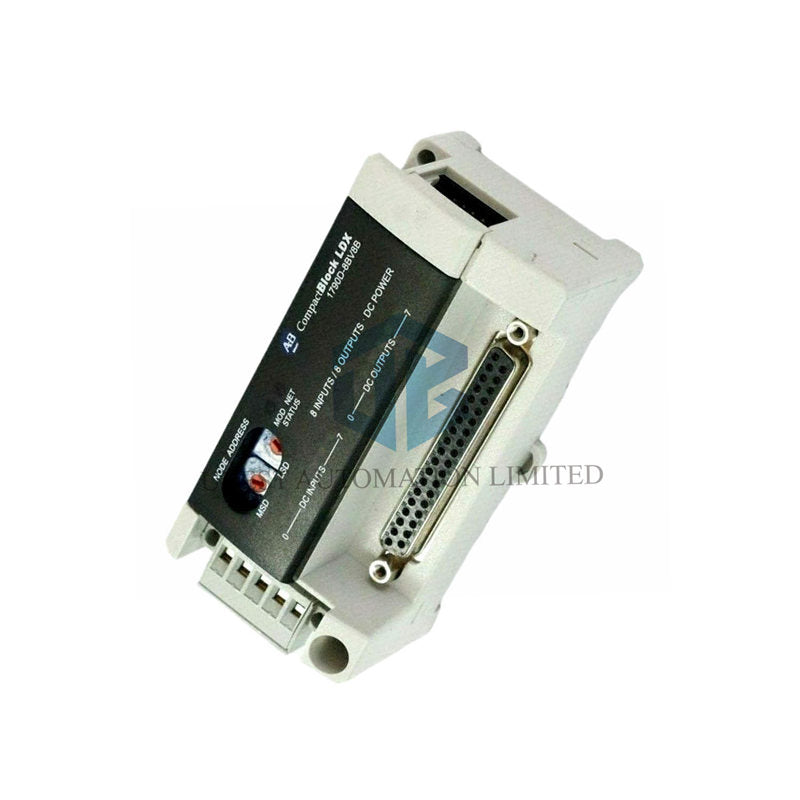

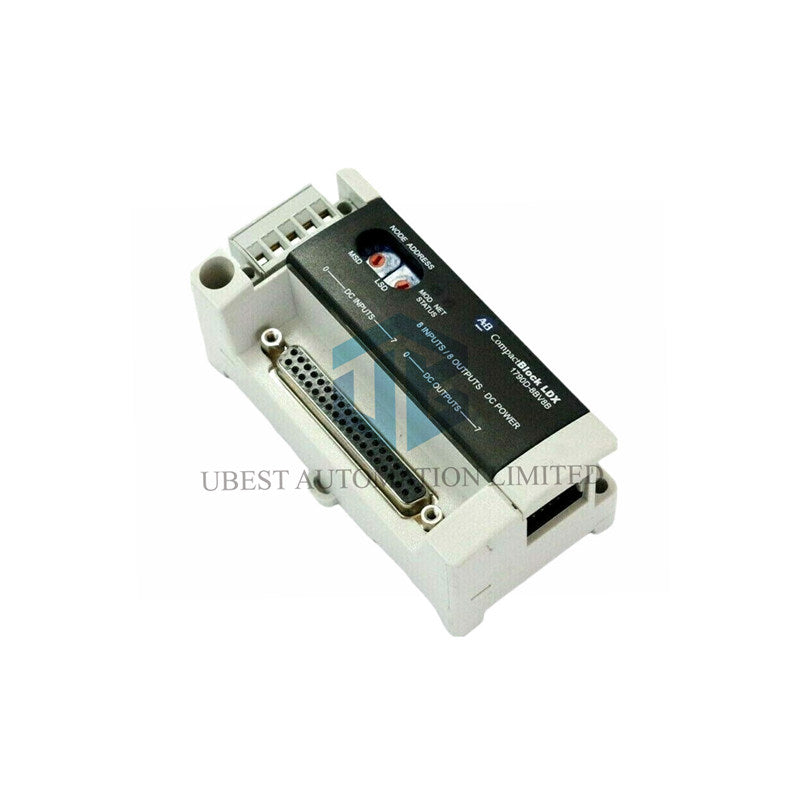

Allen-Bradley 1790D-8BV8B: Univerzálny vstup/výstup so sourcing výstupmi

Pridajte všestranné riadenie s výstupmi navrhnutými pre moderné senzory. Allen-Bradley 1790D-8BV8B poskytuje osem univerzálnych vstupov a osem sourcing výstupov. Tento modul dokonale spolupracuje s PNP (sourcing) poľnými zariadeniami bežne používanými v európskych a moderných dizajnoch. Pripojuje sa priamo k DeviceNet pre jednoduché rozšírenie systému.

Podrobné technické špecifikácie

• Model produktu: Allen-Bradley 1790D-8BV8B (1790D séria kompaktných I/O).
• Konfigurácia I/O: 8 univerzálnych vstupov + 8 sourcing (PNP) výstupov.
• Typ výstupu: Sourcing výstupy dodávajú 24V DC do záťaže, keď sú aktívne.
• Prúdové zaťaženie: 0,5A na výstupný bod, maximálne 4,0A na spoločnú skupinu.
• Vstupné charakteristiky: impedancia 4,8 kΩ, rozpoznáva signály od 9,6V do 28,8V DC.
• Rýchlosť prepínania: Rýchla odozva s ≤1,0 ms oneskorením prepínania výstupu.
• Napájacie požiadavky: 24V DC poľné napájanie (10-28,8V) a napájanie z DeviceNet zbernice (11-28,8V).
• Izolácia: 1250V AC optická izolácia chráni sieťovú elektroniku pred rušením z poľnej strany.

Inštalácia a zapojenie

• Pripojovací rozhranie: Všetky signály sa pripájajú cez jeden 37-pinový D-sub konektor.
• Skupiny zapojenia: Vstupy aj výstupy sú usporiadané ako 8 bodov s 8 nezávislými spoločnými vodičmi.
• Montáž: Štandardná montáž na DIN lištu pre jednoduchú inštaláciu do panela.
• Vizuálna diagnostika: Šestnásť zelených LED poskytuje jasný stav všetkých vstupov a výstupov.
• Spotreba energie: Nízka spotreba poľného napájania, približne 6 mA na aktívny I/O bod.

Balenie a podpora

• Balenie obsahuje jeden I/O modul 1790D-8BV8B pripravený na inštaláciu.
• Tento produkt obsahuje štandardnú 12-mesačnú záruku pre spoľahlivú prevádzku.
• Celosvetová doprava dostupná cez FedEx, UPS a DHL pre rýchle doručenie.

Odborné často kladené otázky

• Aký je praktický rozdiel medzi sourcing a sinking výstupmi?
  Sourcing výstup (ako tento modul) poskytuje kladné napätie (+24V) do záťaže. Druhá strana záťaže je pripojená na zem. Sinking výstup pripája záťaž na zem a vyžaduje externé +24V.
• Môžem pripojiť štandardný 2-vodičový DC senzor priamo na univerzálny vstup?
  Áno, ale opatrne. 2-vodičový senzor prenáša napájanie a signál rovnakými vodičmi. Uistite sa, že prúd úniku senzora v neaktívnom stave je pod 1,5 mA, aby modul nespozoroval falošný signál ZAP.
• Prečo by som si vybral sourcing výstupy namiesto sinking výstupov?
  Sourcing výstupy sú často preferované pri ovládaní digitálnych vstupov PLC, pretože poskytujú čistý napäťový signál. Tiež môžu zjednodušiť zapojenie rozvádzača tým, že poskytujú centralizovaný zdroj napájania pre viac záťaží.
• Aký prínos má zapojenie 8 bodov/8 COM pre návrh systému?
  Poskytuje maximálnu flexibilitu zapojenia. Môžete zapojiť každý I/O bod k inému elektrickému referenčnému bodu alebo zdroju napájania podľa potreby dizajnu stroja, čím sa predchádza problémom so zemnými slučkami.
• Aké ochranné opatrenia by som mal prijať pri výstupoch?
  Vždy používajte externé poistky pre každý výstupný obvod. Pre indukčné záťaže, ako sú solenoidové ventily, inštalujte spätnú diódu (pre DC) cez záťaž na absorbovanie napäťových špičiek pri vypnutí výstupu, čím chránite vnútornú elektroniku modulu.
