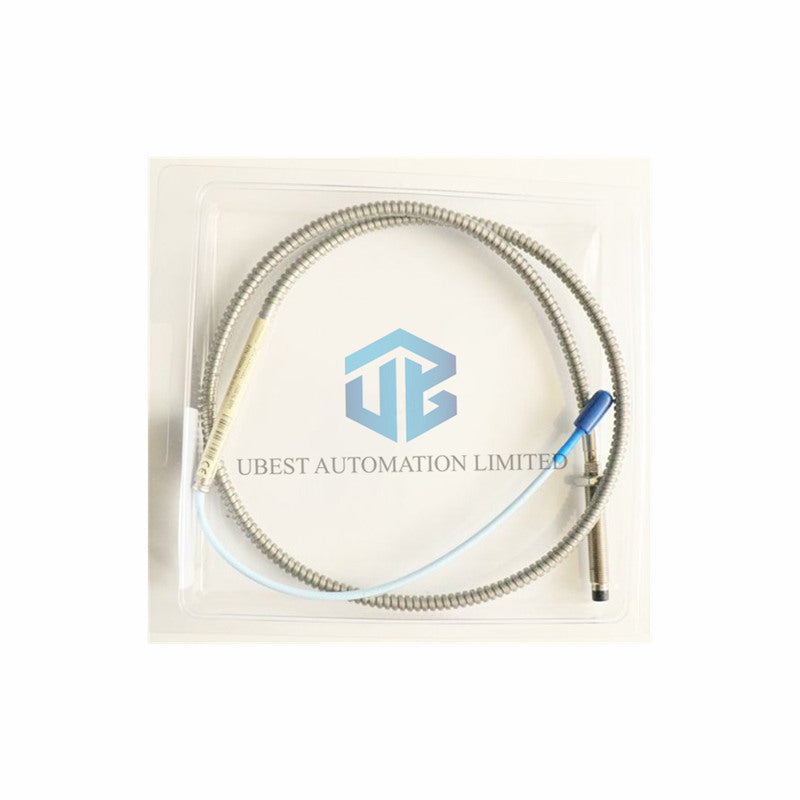

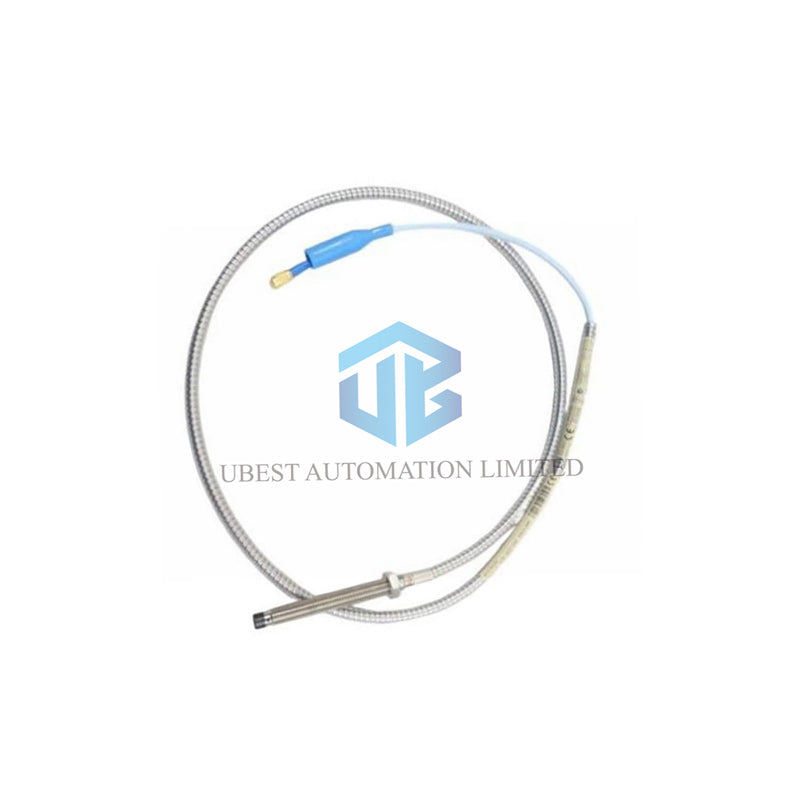

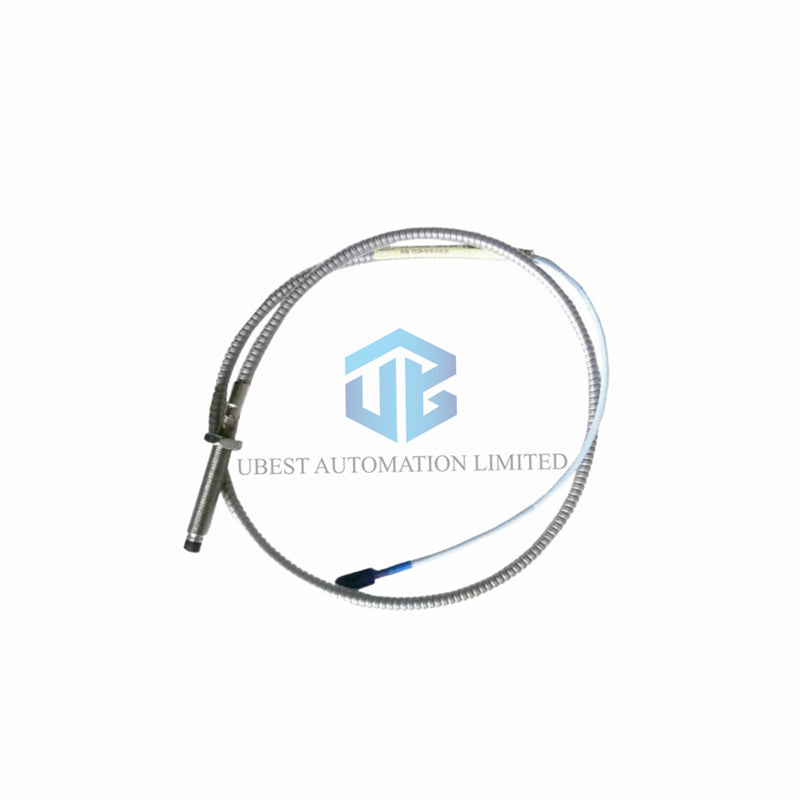

Bently Nevada 330104‑01‑06‑05‑01‑05: 3300 XL 8 mm Proximity Sonda

3300 XL 8 mm Proximity Sondy od Bently Nevada poskytujú vysoké rozlíšenie merania vibrácií a posunu. Tento robustný snímač vírivých prúdov má kompaktné telo s metrickým závitom M10 x 1, pancierovanú konštrukciu a globálne certifikáty pre nebezpečné oblasti.

1. Rozpis modelu a informácie o príponách

• Značka: Bently Nevada
• Modelová séria: 3300 XL 8 mm Proximity Sondy, metrická verzia
• Celé číslo produktu: 330104‑01‑06‑05‑01‑05
• Strom prípon:
  • 330104 – 3300 XL 8 mm sonda, závit M10 x 1, s pancierovaním
  • 01 – Dĺžka bez závitu = 10 mm
  • 06 – Celková dĺžka puzdra = 60 mm
  • 05 – Celková dĺžka = 0,5 metra (1,6 stopy)
  • 01 – Konektor: Miniatúrny koaxiálny ClickLoc™ s ochranou konektora, štandardný kábel
  • 05 – Schválenia agentúr: CSA, ATEX, IECEx

2. Kľúčové technické špecifikácie

• Merací rozsah: Lineárny rozsah 2 mm (80 mils) od 0,25 do 2,3 mm medzery cieľa.
• Citlivosť a výstup: Nominálny škálovací faktor 7,87 V/mm; výstup –1 až –17 V DC v lineárnom rozsahu.
• DC odpor (sonda): 7,45 ±0,50 Ω (stredový k vonkajšiemu vodiču pre dĺžku 0,5 m).
• Frekvenčná odozva: Vodiče v teréne až do 305 m (1000 stôp) medzi sondou a Proximitor®; útlm signálu pri vysokých frekvenciách podľa štandardných grafov.
• Teplotný rozsah:
  • Štandardná sonda: –52 °C až +177 °C (–62 °F až +350 °F)
  • Predĺžený hrot: –52 °C až +218 °C (–62 °F až +425 °F); kábel/konektor až do +260 °C
• Environmentálna odolnosť: <3 % zmena ASF po 56 dňoch pri 93 % vlhkosti (IEC 68‑2‑3).
• Tesnenie tlaku: Viton® O-krúžok tesní hrot k puzdru; navrhnuté pre diferenčný tlak.
• Materiály: Hrot sondy – polyfenylénsulfid (PPS); puzdro – nerezová oceľ AISI 303/304; závit M10x1.

3. Schválenia pre nebezpečné oblasti

• ia (vnútorná bezpečnosť): Trieda I, zóna 0 AEx/Ex ia IIC T5…T1 Ga; Trieda I Div 1 skupiny A,B,C,D; Trieda II skupiny E,F,G; Trieda III.
• nA, ec (nehorľavé): Trieda I, zóna 2 AEx/Ex nA IIC T5…T1 Gc; Trieda I Div 2 skupiny A,B,C,D; Ex ec IIC T5…T1 Gc.
• Prípona schválení: 05 zahŕňa označenia CSA, ATEX, IECEx.

Často kladené otázky

• Môžem použiť túto sondu s Proximitorom z inej série? Áno, ale odporúčame kombinovať so systémovými komponentmi 3300 XL Proximity Sond pre optimálnu linearitu.
• Aký je rozdiel medzi príponou 05 a 00 pre schválenia? Prípona 05 poskytuje schválenia CSA, ATEX, IECEx; prípona 00 nemá žiadne schválenia.
• Obsahuje táto sonda ochranu konektora? Áno, prípona 01 obsahuje miniatúrny koaxiálny ClickLoc™ s ochranou.
• Môžem predĺžiť kábel nad 0,5 m? Áno, použite triaxiálny predlžovací kábel až do celkovej dĺžky 305 m; riaďte sa grafmi frekvenčnej odozvy.
• Je táto sonda zapojená naopak? Nie, štandardná konfigurácia: odpor medzi stredovým a vonkajším vodičom 7,45 Ω.
