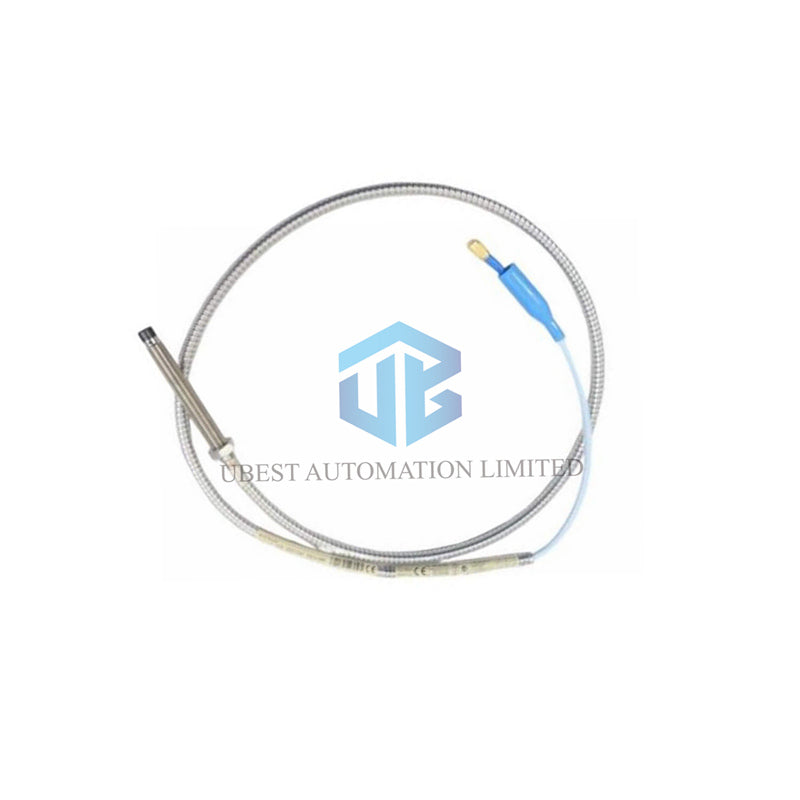

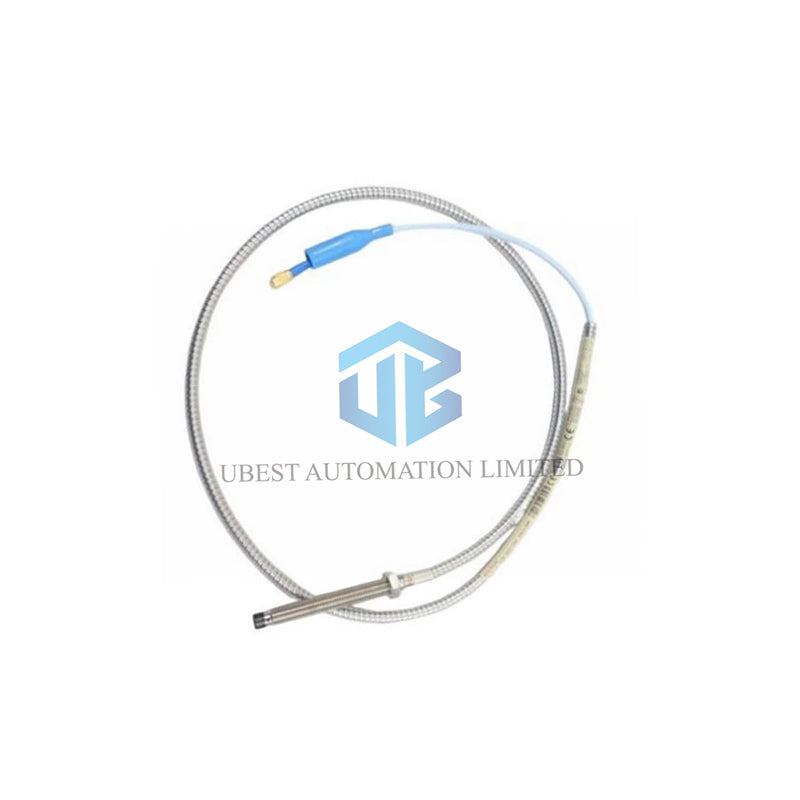

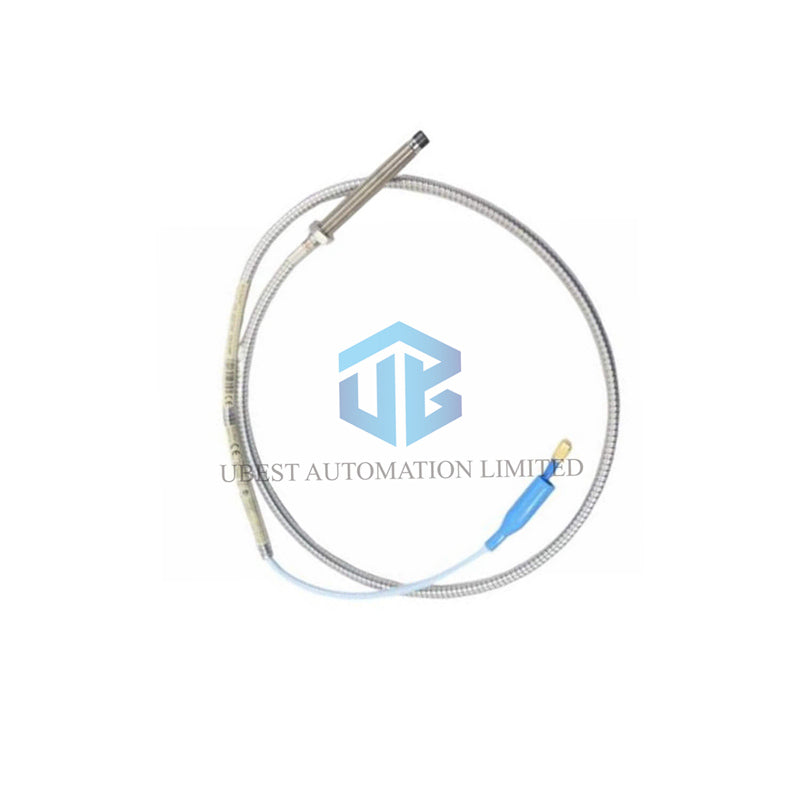

Kompletné rozdelenie modelu: 330104-06-25-05-02-00

• 330104 = Základné číslo dielu
  • Popis: 3300 XL sonda 8 mm, závit M10 x 1, s ochranou
• 06 = Možnosť nezávitovej dĺžky
  • Popis: 60 mm nezávitová dĺžka
• 25 = Možnosť celkovej dĺžky puzdra
  • Popis: 250 mm celková dĺžka puzdra
• 05 = Možnosť celkovej dĺžky
  • Popis: 0,5 metra (1,6 stopy) celková dĺžka
• 02 = Možnosť konektora a typu kábla
  • Popis: Miniatúrny koaxiálny konektor ClickLoc, štandardný kábel
• 00 = Možnosť schválenia agentúrou
  • Popis: Nie je vyžadované (štandardné priemyselné použitie)

Kľúčové technické špecifikácie

• Výkon a elektrické údaje

  • Lineárny rozsah: 2 mm (80 mils) od 0,25 do 2,3 mm
  • DC odpor (RPROBE): 7,45 ± 0,50 Ω pre dĺžku sondy 0,5 m
  • Prípojné vedenie: 0,2 až 1,5 mm² (16-24 AWG) tienená trojlinka, až do 305 m (1000 stôp)

• Mechanická konštrukcia

  • Materiál hrotu sondy: Polyfenylénsulfid (PPS)
  • Materiál puzdra sondy: Nerezová oceľ AISI 303 alebo 304 (SST)
  • Závit puzdra sondy: M10 x 1, maximálne zasunutie 15 mm
  • Hmotnosť: 323 g/m (11,4 oz)

• Environmentálne limity

  • Štandardná teplota: -52 °C až +177 °C (-62 °F až +350 °F)
  • Rozšírený rozsah hrotu: -52 °C až +218 °C (-62 °F až +425 °F)
  • Odolnosť voči vlhkosti: < 3 % zmena ASF podľa IEC 68-2-3 (93 % RH, 56 dní)

• Schválenia a bezpečnosť

  • Vnútorná bezpečnosť (ia): Trieda I, zóna 0; AEx/Ex ia IIC T5...T1 Ga
  • Nezápalné (nA, ec): Trieda I, zóna 2; AEx/Ex nA IIC T5...T1 Gc
  • Poznámka: Model -00 nemá špecifické schválenie agentúry, ale spĺňa štandardné elektrické špecifikácie.

Často kladené otázky (FAQ)

• Aký je lineárny rozsah tejto sondy 3300 XL?

• Poskytuje lineárny rozsah 2 mm od 0,25 mm do 2,3 mm od povrchu cieľa.

• Čo znamená možnosť schválenia -00?

• Prípona -00 znamená, že sonda nemá špecifickú certifikáciu agentúry, vhodná pre všeobecné priemyselné použitie, kde nie sú požadované ATEX/IECEx.

• Aké napätie by som mal nastaviť pre radiálne vibrácie?

• Bently Nevada odporúča nastavenie medzery na -9 Vdc, čo je približne 1,27 mm (50 mils).

• Má sonda záruku?

• Ubest Automation poskytuje 12-mesačnú záruku proti výrobným vadám. Platia štandardné podmienky.

• Aký typ konektora má tento model?

• Má miniatúrny koaxiálny konektor ClickLoc bez dodatočnej ochrany.
