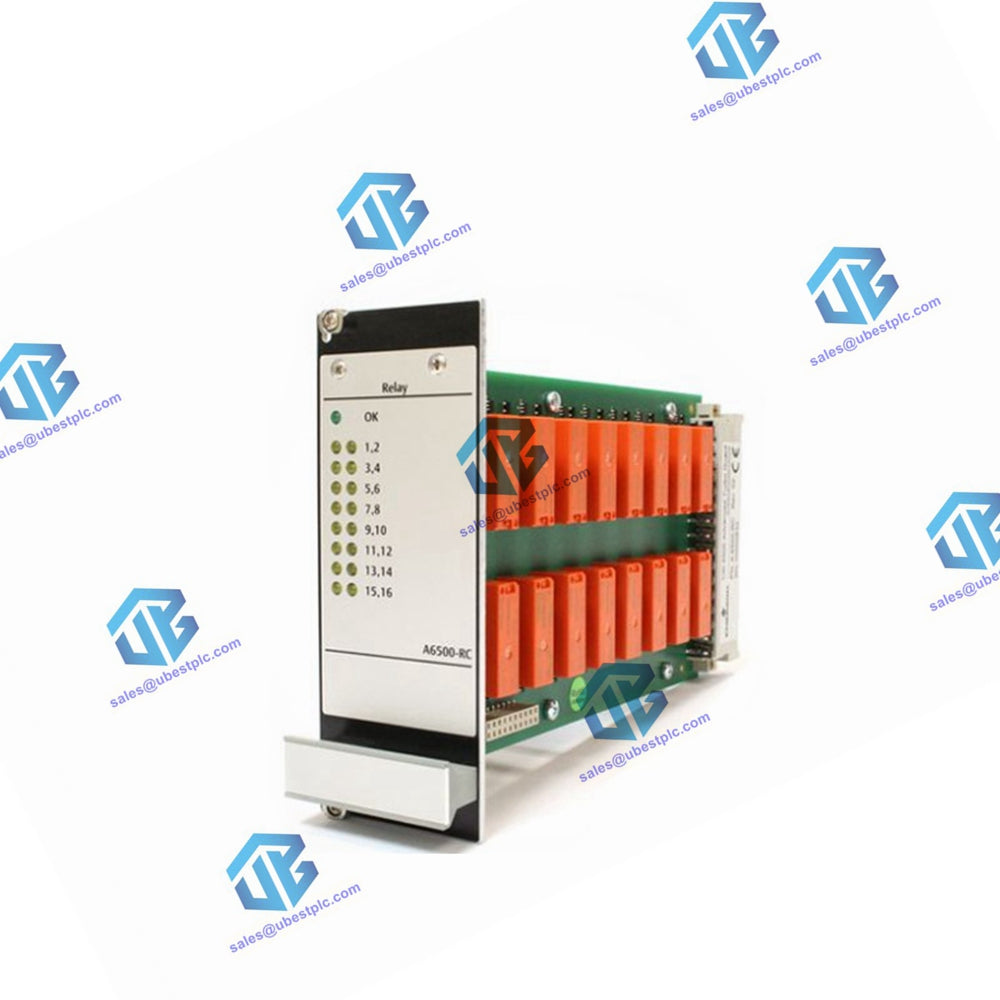

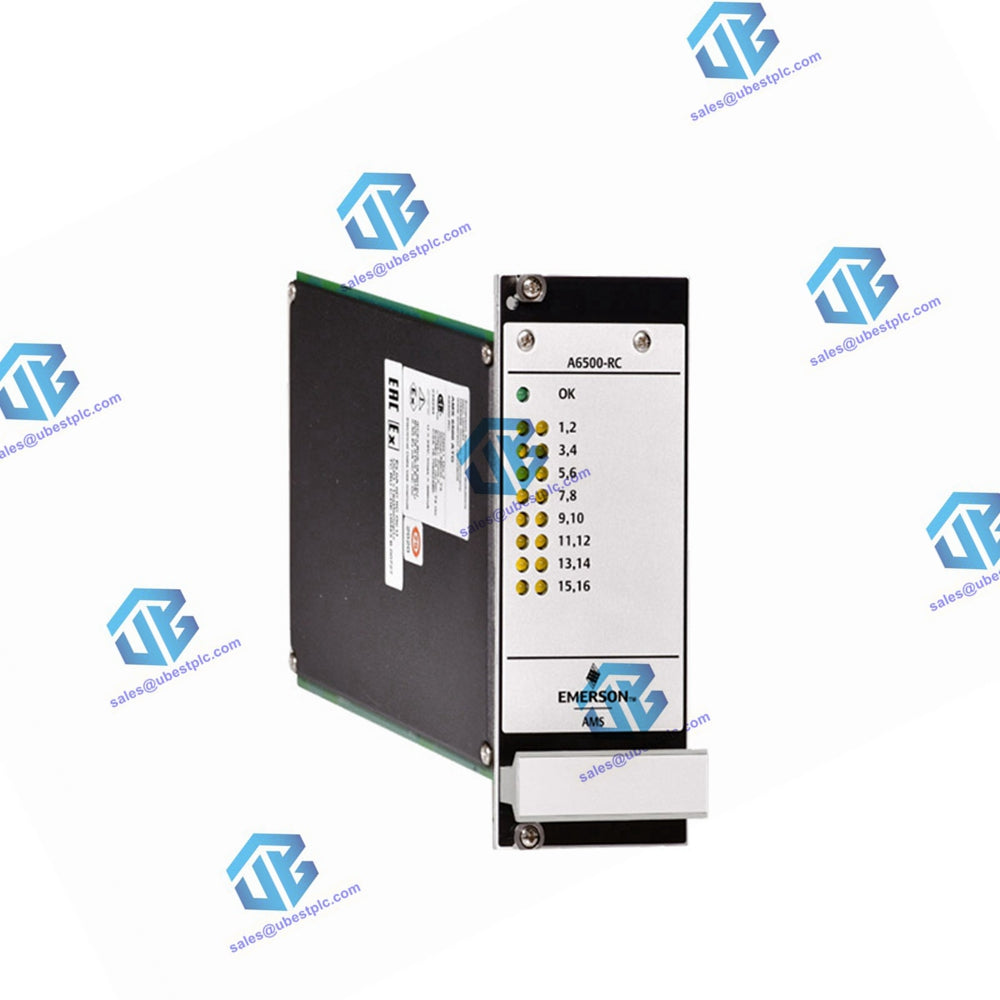

Prehľad

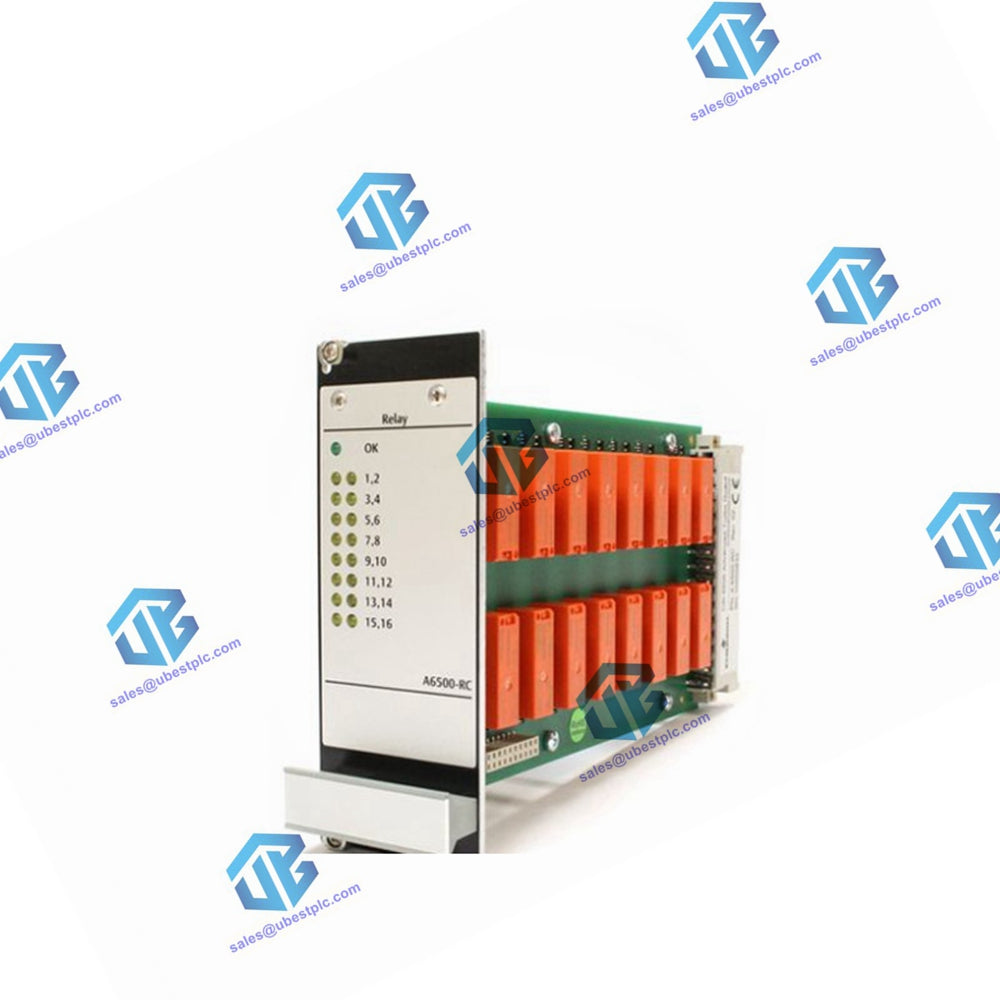

Karta Emerson A6500-RC System Relay Card je 16-kanálový výstupný relé modul navrhnutý pre vysokú spoľahlivosť v najkritickejších rotačných strojoch závodu. Používa sa spolu s AMS 6500 ATG na vytvorenie kompletného monitoru ochrany strojov API 670. Aplikácie zahŕňajú parné, plynové, kompresory a hydro turbo stroje.

Kľúčové vlastnosti

• 16 výstupných kanálov: Umožňuje výber ľubovoľného kanála pre signál vyčistenia, upozornenia alebo alarmu ako vstup.
• Booleovská logika: Konfigurovateľné pomocou Booleovskej logiky a časových oneskorení.
• Grafická konfigurácia: Jednoduchý softvér s grafickými logickými zobrazeniami pre konfiguráciu.
• Súčasť PlantWeb® a AMS softvéru: Integrované monitorovanie stavu strojov v kombinácii so systémami riadenia procesov Ovation® a DeltaV™.

Digitálny vstup

• Počet vstupov: 66
• Logická nízka úroveň: 0V až 3V (Neaktívne)
• Logická vysoká úroveň: 13V až 32V (Aktívne)
• Otvoriť vstup: Zistené ako neaktívne
• Menovitý prúd: 1 mA
• Menovitý výkon: 24 mW

Výstup relé

• Počet výstupov: 16
• Typ: SPDT
• Maximálna napäťová kapacita: 32V DC / 48V AC
• Zaťaženie výstupu:
  • AC1: 48V / 2A
  • DC1: 32V / 2A
  • DC-13: 24V / 1A
  • AC-15: 24V / 2A
• Čas zapnutia / vypnutia:
  • 10 ms NO kontakt
  • 13 ms NC kontakt (Bez času spracovania logiky)
• Menovitý prúd: 2 A
• Menovitý výkon: 96 W

Fyzikálne a environmentálne špecifikácie

• Veľkosť: 3U, 2-slotový plug-in modul, šírka 10TE
• Stupeň ochrany: IP 20, IEC 60529
• Ochranný náter: Odolnosť voči vzdušným kontaminantom (ISA-S71.04-1985 trieda G3)
• Materiál: HumiSeal® 1B31 EPA (Podľa IPC-CC-830B a IPC-A 610)
• Prevádzková teplota:
  • -20°C až +70°C (-4°F až 158°F) s núteným chladením
  • -20°C až +55°C (-4°F až 131°F) bez núteného chladenia
• Teplota skladovania: -40° až 85°C (-40° až 185°F)
• Relatívna vlhkosť: 5–95 %, bez kondenzácie
• Vibrácie: IEC 68-2, časť 6 (0.15mm, 10-55Hz, 20m/s², 55-150Hz)
• Náraz: IEC 60068-2-27 (150 m/s², 4000 nárazov na os)
• Odolnosť EMC: EN50081-1 / EN50082-2
• Spotreba energie: Max. 6W
• Konfigurácia: Chránené heslom

Súlad a certifikácie

• CE EMC: EN61326-1
• Smernice:
  • 2014/30/EU
  • 2014/34/EU
  • 2011/65/EU
• ATEX:
  • EN 60079-0:2012
  • EN 60079-15:2010
• IEC-Ex:
  • IEC 60079-0:2011; Edition: 6.0
  • IEC 60079-15:2010; Edition: 4
• CSA:
  • CAN/CSA-C22.2 NO. 0-10
  • CAN/CSA-C22.2 NO. 61010-1-12
  • CAN/CSA-C22.2 NO. 60079-0:15
  • CAN/CSA-C22.2 NO. 60079-15:12
• UL:
  • UL 61010-1:12
  • UL 60079-0:13
  • UL 60079-15:13
• EAC: TP TC 012/2011
• ГОСТ:
  • 31610.0-2014
  • 31610.15-2014
• CCC:
  • GB 3836.1-2010
  • GB 3836.8-2014
• Morské: Pravidlá DNV GL pre klasifikáciu – Lode a offshore jednotky
• Bezpečnosť (SIL): SC 2 (Schopné SIL 2) - IEC 61508:2010 Časti 1-7

Schválenia pre nebezpečné oblasti

• Neiskriace nA v kombinácii s nC
• ATEX:
  • II 3G – Ex nA nC IIC Gc, -20°C ≤ Ts ≤ 70°C
• IEC-Ex:
  • II 3G – Ex nA nC IIC Gc, -20°C ≤ Ts ≤ 70°C
• CSA:
  • Trieda I, Divízia 2, Skupiny A, B, C, D, T4
  • Trieda 1, Zóna 2
  • Ex / AEx nA nC IIC T4 Gc
• EAC-Ex: Ex nA nC IIC Gc,U -20°C ≤ Ts ≤ 70°C
• CCC-Ex: Ex nA nC IIC Gc -20°C ≤ Ts ≤ 70°C
• CCOE PESO India: Ex nA nC IIC T4 Gc, -20°C ≤ Ts ≤ 70°C
• KTL Kórea: Ex nA nC IIC -20°C ≤ Ts ≤ 70°C

Objednávacie informácie

• Modelové číslo: A6500-RC
• Popis: 16-kanálový výstupný reléový modul, šírka 10 TE na použitie v ráme A6500-xR
