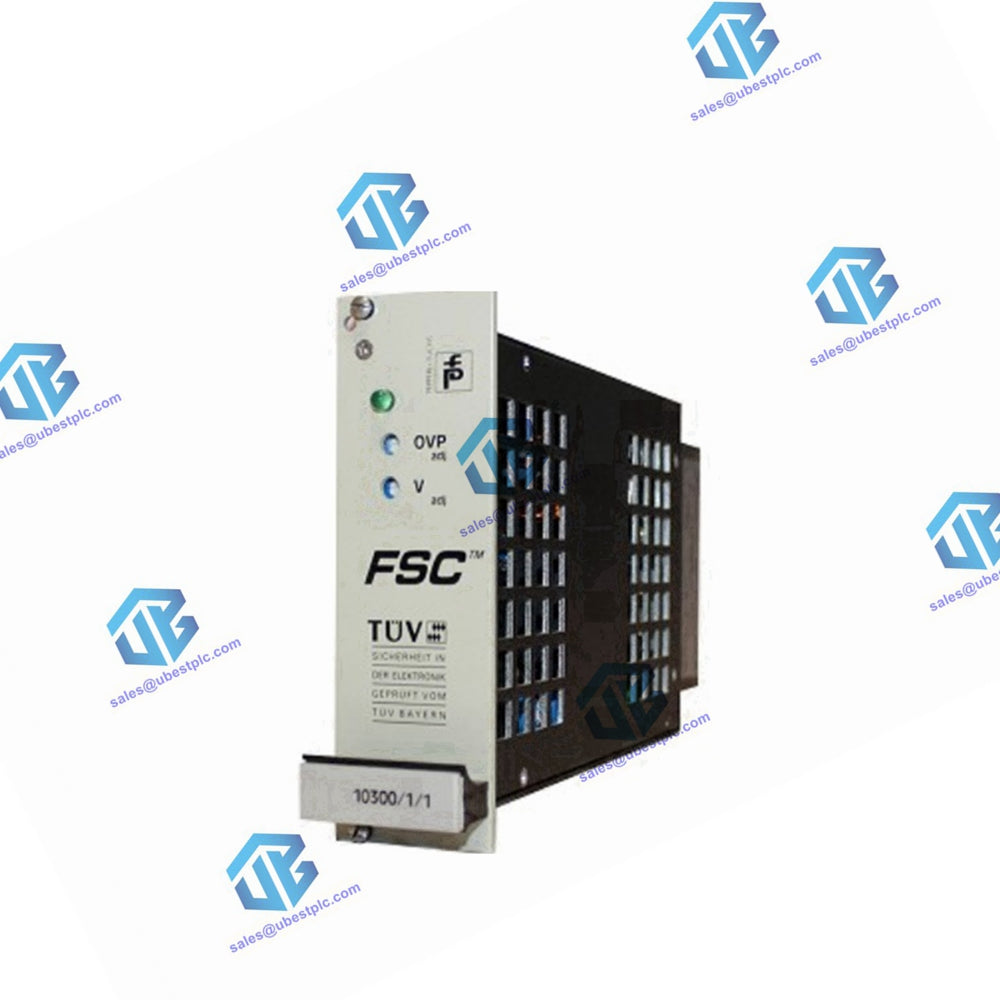

Honeywell 10300/1/1 24 Vdc na 5 Vdc/12 A konvertorový modul

Honeywell 10300/1/1 DC/DC menič je navrhnutý na prevod napájacieho napätia 24 Vdc na vnútorné 5 Vdc, ktoré sa používa na napájanie modulov systému FSC. Tento menič zabezpečuje galvanickú izoláciu medzi vstupným a výstupným napätím, čím poskytuje spoľahlivú a bezpečnú prevádzku pre priemyselné aplikácie.

Kľúčové vlastnosti:

• Galvanická izolácia: Zabezpečuje izoláciu medzi vstupom 24 Vdc a výstupom 5 Vdc.
• Výstup s vysokým prúdom: Dodáva až 12 A pri 5 Vdc.
• Obmedzenie nárazového prúdu: Vybavený NTC rezistorom na obmedzenie nárazového prúdu.
• Kompaktný dizajn: Optimalizovaný pre úsporu miesta pri inštaláciách.

Technické špecifikácie:

Všeobecné

• Typové číslo: 10300/1/1 04603
• Schválenia: CE, TÜV, UL
• Verzie softvéru: Všetky
• Priestorové požiadavky: 8 TE, 3 HE (8 HP, 3U)

Požiadavky na napájanie

• Prúd: < 3,9 A pri 24 V DC
• Napätie: 24 V DC (–15% až +30%)
• Nárazový prúd: < 18 A

Environmentálne podmienky

• Okolitá teplota: 0°C až 60°C (32°F až 140°F)
• (Pozri krivku znižovania výkonu, Obrázok 3)

Špecifikácie výstupu

• Výstupné napätie: 5 V DC s ochranou proti prepätiu
• Obsah vĺn: < 40 mV p-p (pri plnom zaťažení)
• Výstupný prúd:
  • 12 A pri 0°C až 45°C (32°F až 113°F)
  • 8 A pri 0°C až 60°C (32°F až 140°F)
• Čas podržania: ≥ 0 ms
• Nastavenie výstupného napätia (nastavenie V): 5,00 V DC merané na pripojeniach systémovej zbernice
• Ochrana proti prepätiu (nastavenie OVP): 5,75 V DC
• Účinnosť: ≥ 70%

Poznámky

• Nechajte moduly 10300/1/1 offline aspoň 30 sekúnd po ich zapnutí. Moduly majú NTC rezistor ako obmedzovač nárazového prúdu. Výmena alebo opätovné zapnutie modulu do 30 sekúnd po jeho vybratí alebo vypnutí môže spôsobiť pokles napájacieho napätia, ktorý môže spôsobiť vypnutie systému, pretože NTC rezistor sa ešte dostatočne neochladil.
• Pre moduly 10300/1/1 bez kódu prípony môže výstupná LED zostať zapnutá v redundantných konfiguráciách s jedným I/O, aj keď je 10300/1/1 vypnutý (LED je napájaná redundantnou jednotkou 10300/1/1).
• Moduly 10300/1/1 s kódom prípony 04602 alebo nižším nie sú schválené CE.
