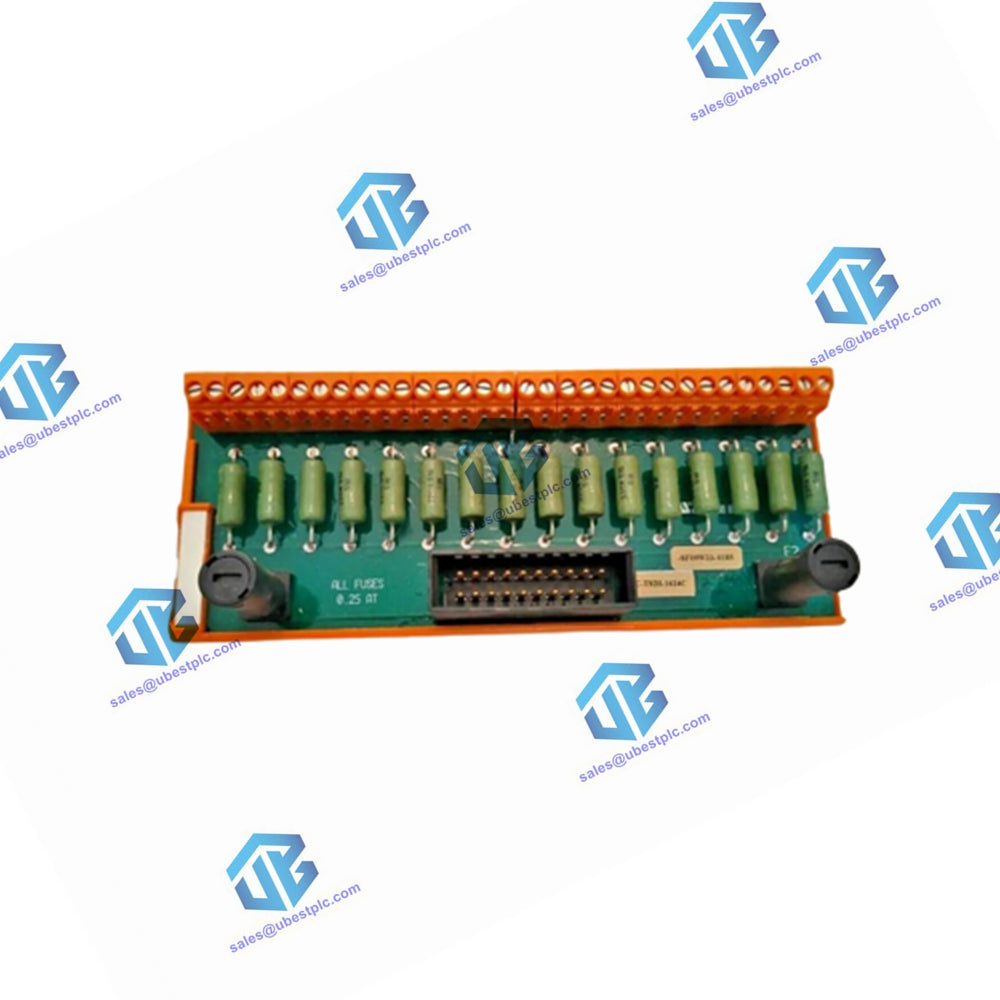

TSDI-1624C Bezpečný digitálny vstup s obmedzeným prúdom FTA (24 V DC, 16 kanálov)

Modul TSDI-1624C je zostava pre ukončenie v teréne (FTA), ktorá poskytuje bezpečné rozhranie medzi systémovým prepojovacím káblom (SICC-0001/Lx) a vonkajším terénnym vedením cez skrutkové svorky. Je navrhnutý pre digitálne vstupné signály z nebezpečných oblastí triedy I, divízia 2.

Kľúčové vlastnosti:

• Konfigurácia kanálov: 16 kanálov rozdelených do dvoch skupín po 8, z ktorých každý je chránený poistkou 250 mA na spoločnej + linke.
• Redundancia: Pripojenie s redundantnou dvojicou modulov SDI-1624 pre zvýšenú spoľahlivosť.
• Montáž: Univerzálne zacvakávacie upevnenie pre štandardné DIN EN lišty.
• Skrutkové svorky: Zabezpečujú bezpečné a spoľahlivé pripojenie terénneho vedenia.

Technické údaje:

Všeobecné:

• Typové čísla: FS-TSDI-1624C, FC-TSDI-1624C
• Schválenia: CE, TUV, UL, CSA, FM

Vstup:

• Počet vstupných kanálov: 16 (2 skupiny po 8)
• Vstupné napätie: 24 V DC, -15% až +30%
• Vstupný prúd: ≤ 15 mA pri 24 V DC (s redundantnou dvojicou modulov SDI-1624 ako záťaž)
• Zapaľovací prúd na kanál: < 100 mA pri 24 V DC +30%

Fyzické parametre:

• Rozmery modulu: 170 × 70 × 60 mm (6.69 × 2.76 × 2.36 in)
• DIN EN lišty: TS32 / TS35 × 7.5
• Použitá dĺžka lišty: 171 mm

Poistka:

• Hodnota poistky: 250 mA
• Rozmery poistky: 5x20 mm
• Menovité napätie AC: 400 V
• Menovité napätie DC: 400 V
• Výrobca: SOC
• Výrobné číslo výrobcu: SHV12 250 mA
• Maximálny výstupný prúd na poistku: 175 mA

Ukončenie:

• Skrutkové svorky:
  • Max. priemer vodiča: 2.5 mm² (AWG 14)
  • Dĺžka odizolovania: 7 mm (0.28 in)
  • Uťahovací moment: 0.5 Nm (0.37 ft.-lb)

Špecifikácie signálu v teréne pre nehorľavé terénne obvody triedy I divízia 2:

• Max. odpor uzavretého obvodu: 250 Ω
• Min. odpor otvoreného obvodu: 15 kΩ

VODÍK (skupina A & B):

• Max. indukčnosť slučky: 8 mH
• Max. kapacita slučky: 0.3 µF

NEVODÍK (skupina C & D):

• Max. indukčnosť slučky: 22 mH
• Max. kapacita slučky: 7 µF
