Siemens S7-400 Digitálny výstupný modul SM 422 - 32 kanálov vysokoprúdových izolovaných
Siemens 6ES7422-1BL00-0AA0 je výkonný digitálny výstupný modul pre PLC systém SIMATIC S7-400. Poskytuje 32 vysokoprúdových výstupných kanálov pre záťaže 24V DC. Tento modul zabezpečuje spoľahlivé prepínanie s kapacitou 0,5A na kanál, elektronickou ochranou proti skratu a skupinovou izoláciou. Ideálny na ovládanie ventilov, relé a indikátorov v priemyselnej automatizácii.
Hlavné vlastnosti produktu
Vysoká prúdová kapacita: Každý výstup zvládne až 0,6A trvalého prúdu (menovité 0,5A) pre náročné záťaže.
Robustná ochrana: Obsahuje elektronickú ochranu proti skratu s automatickým reštartom a obmedzením napätia pre indukčné záťaže.
Flexibilná konfigurácia: Výstupy môžu byť paralelne spojené v rámci skupín pre vyšší prúd alebo redundantné ovládanie záťaže.
Rýchle prepínanie: Konštantné maximálne oneskorenie prepínania 1 ms pri zapnutí aj vypnutí s odporovou záťažou.
Podrobné technické špecifikácie
Značka: Siemens
Séria: SIMATIC S7-400
Úplné číslo modelu: 6ES7422-1BL00-0AA0
Typ modulu: Digitálny výstup (DO)
Výstupné kanály: 32, izolované v jednej skupine
Napájacie napätie záťaže: 24V DC (rozsah 20,4V - 28,8V)
Výstupný prúd: Menovitý 0,5A na kanál (max. 0,6A)
Ochrana proti skratu: Áno, elektronická (prahová hodnota 0,7-1,5A)
Oneskorenie prepínania: Max. 1 ms (zapnutie aj vypnutie)
Maximálna frekvencia prepínania: 100 Hz (odporová záťaž), 0,5-2 Hz (indukčná záťaž)
Paralelné zapojenie: Možné v rámci rovnakej skupiny pre vyšší prúd
Limit prúdu skupiny: 4A pri 40°C, 2A pri 60°C (na skupinu 8 výstupov)
Spotreba energie: Typicky 4 W
Izolácia: 500V AC/707V DC medzi výstupmi a spätnou doskou
Rozmery: 25 mm x 290 mm x 210 mm (Š x V x H)
Hmotnosť: Približne 600 g
Inštalácia a kompatibilita
Tento modul sa inštaluje priamo do akéhokoľvek stojana PLC S7-400. Je určený pre 24V DC elektromagnetické ventily, stykače, indikátory a relé. Pre indukčné záťaže používajte vhodné potlačovacie diódy. Zabezpečte, aby celkový prúd skupiny neprekročil 4A pri okolitej teplote 40°C. Maximálna dĺžka kábla je 1000 m tienená alebo 600 m netienená.
Obsah balenia a záruka

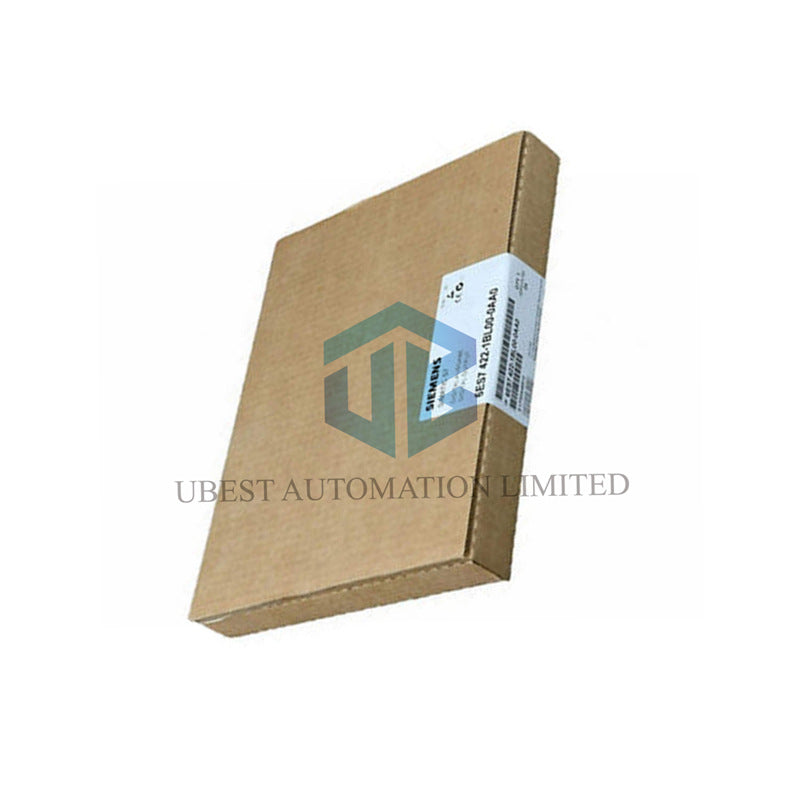

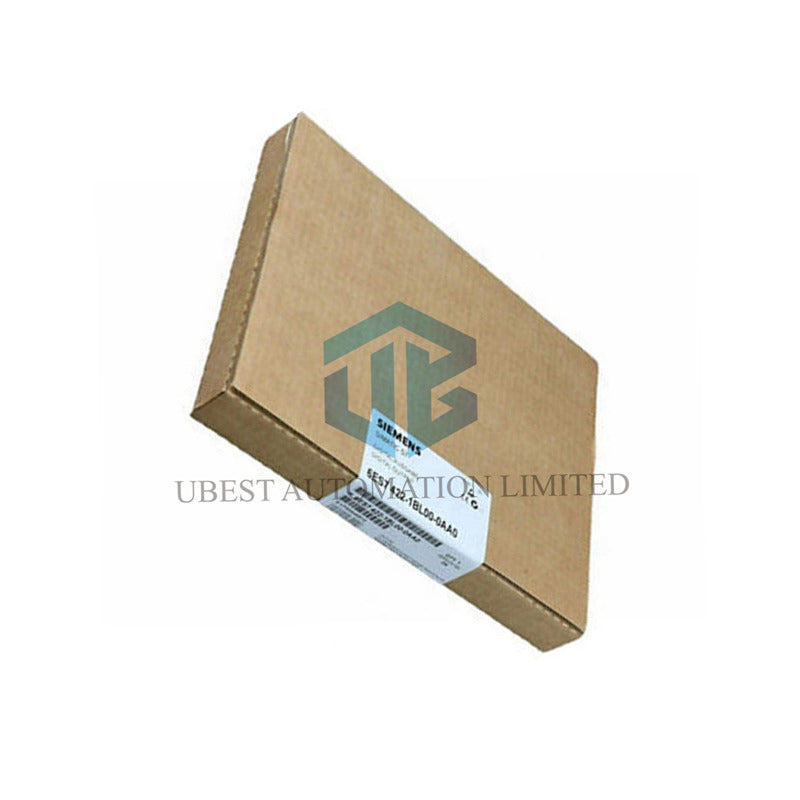

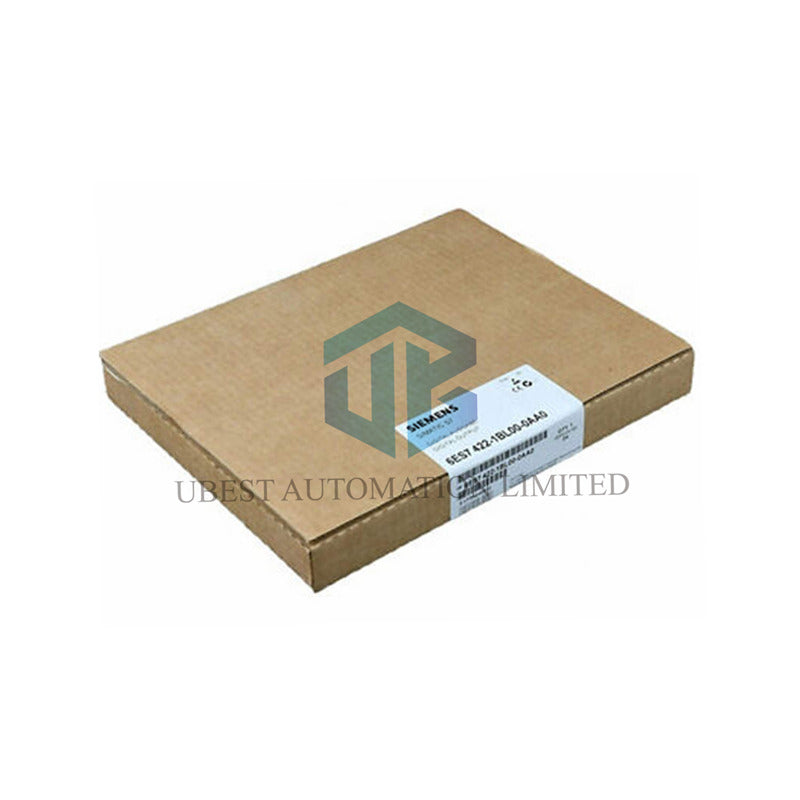

Obsah krabice: 1 x Siemens 6ES7422-1BL00-0AA0 digitálny výstupný modul.
