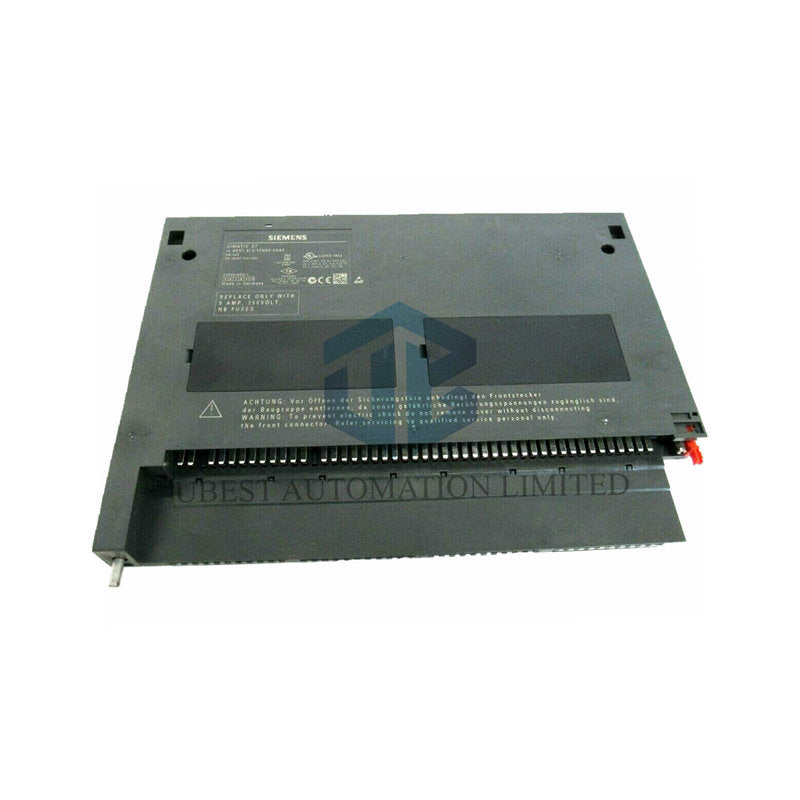

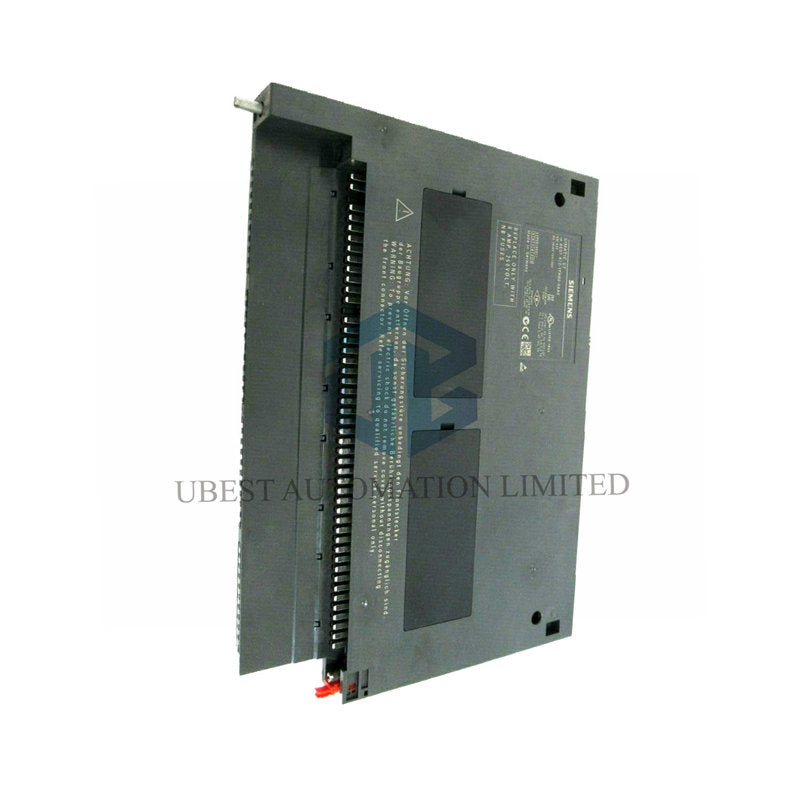

Siemens Modul | S7-400 6ES7422-1FH00-0AA0

Na sklade
Manufacturer:
Siemens
Product No.:
6ES7422-1FH00-0AA0
Condition:
In Stock
Product Type:
Digitálny výstupný modul
Product Origin:
DE
Weight:
500g
Shipping port:
Xiamen
Warranty:
12 months

UBEST – dôveryhodný globálny dodávateľ náhradných dielov pre automatizáciu

Ponúkame široký sortiment skladových náhradných dielov pre priemyselnú automatizáciu. Všetky produkty majú 12-mesačnú záruku a 30-dňovú možnosť vrátenia peňazí pri problémoch s kvalitou.

O nás | Kontakt

SIMATIC S7-400 Digitálny výstupný modul 6ES7422-1FH00-0AA0: Vysokovýkonné AC prepínanie

Tento digitálny výstupný modul pochádza zo série Siemens SIMATIC S7-400. 6ES7422-1FH00-0AA0 poskytuje šestnásť izolovaných kanálov pre náročné priemyselné aplikácie. Zvláda vysoké AC záťažové napätia až do 230V s robustným prúdom 2A na výstup. Modul ponúka spoľahlivú kontrolu pre akčné členy, stykače a štartéry motorov, vrátane až do veľkosti NEMA 5.

Základné technické špecifikácie

  • Značka a model: Siemens 6ES7422-1FH00-0AA0.
  • Konfigurácia výstupu: 16 digitálnych výstupov, elektricky izolovaných.
  • Zaťažovacie napätie: 120/230V AC, s širokým prevádzkovým rozsahom od 79V do 264V AC.
  • Výstupný prúd: Menovitý prúd 2A na kanál, s maximálnym impulzným prúdom 50A na cyklus.
  • Prepínacia kapacita: Vhodné pre lampové záťaže do maximálne 50W.
  • Ochrana proti skratu: Áno, s vnútornou rýchlou poistkou 8A, 250V na skupinu.
  • Spotreba energie: Typická strata výkonu je 16W; odoberá max. 400mA z 5V zbernice.

Výkon a elektrické charakteristiky

  • Frekvencia prepínania: Až 10 Hz pre rezistívne záťaže a 0,5 Hz pre induktívne záťaže.
  • Oneskorenie výstupu: Zapínacie oneskorenie (0 na 1) max. 1 ms; vypínacie oneskorenie (1 na 0) max. 1 AC cyklus.
  • Celkový prúd na skupinu: Max. 4A (6A s ventilátorom) pri 40°C pre každé štyri susedné výstupy.
  • Izolácia: Testovaná izolácia 1500V AC medzi kanálmi a zbernicou.
  • Frekvenčný rozsah: Prevádzka s AC frekvenciami od 47 Hz do 63 Hz.

Inštalácia a environmentálne údaje

  • Rozmery: 25 mm (šírka) x 290 mm (výška) x 210 mm (hĺbka).
  • Hmotnosť: Približne 800 gramov.
  • Dĺžka kábla: Podpora až do 1000 m tieneného alebo 600 m netieneného kábla.
  • Diagnostika: LED indikátory pre vnútornú poruchu (prepálená poistka) a vonkajšiu poruchu (chýbajúce zaťažovacie napätie).
  • Paralelné prepínanie: Umožňuje redundantnú kontrolu záťaže použitím dvoch výstupov s rovnakým napätím.

Balenie a doprava

  • Modul SIMATIC S7-400 SM 422 je dodávaný v originálnom ochrannom balení.
  • Balenie obsahuje digitálny výstupný modul a potrebné náhradné poistky (8A, 250V).
  • Doručujeme globálne spoľahlivými prepravcami ako FedEx, UPS a DHL pre rýchle dodanie.

Často kladené otázky (FAQ)

  • Otázka: Aké je hodnotenie poistky pre tento modul?
    Odpoveď: Používa sa rýchla poistka 8A, 250V na ochranu proti skratu pre každú skupinu výstupov.
  • Otázka: Môžem priamo ovládať štartér AC motora?
    Odpoveď: Áno, tento modul môže priamo ovládať štartéry motorov až do veľkosti NEMA 5.
  • Otázka: Aká je maximálna prevádzková teplota okolia?
    Odpoveď: Modul funguje v štandardných priemyselných teplotných rozsahoch; pri teplotách nad 40°C sa uplatňuje zníženie výstupného prúdu.
  • Otázka: Sú výstupné kanály izolované?
    Odpoveď: Áno, výstupy sú izolované po skupinách po 4 a od systémovej zbernice.
