Pregled proizvoda

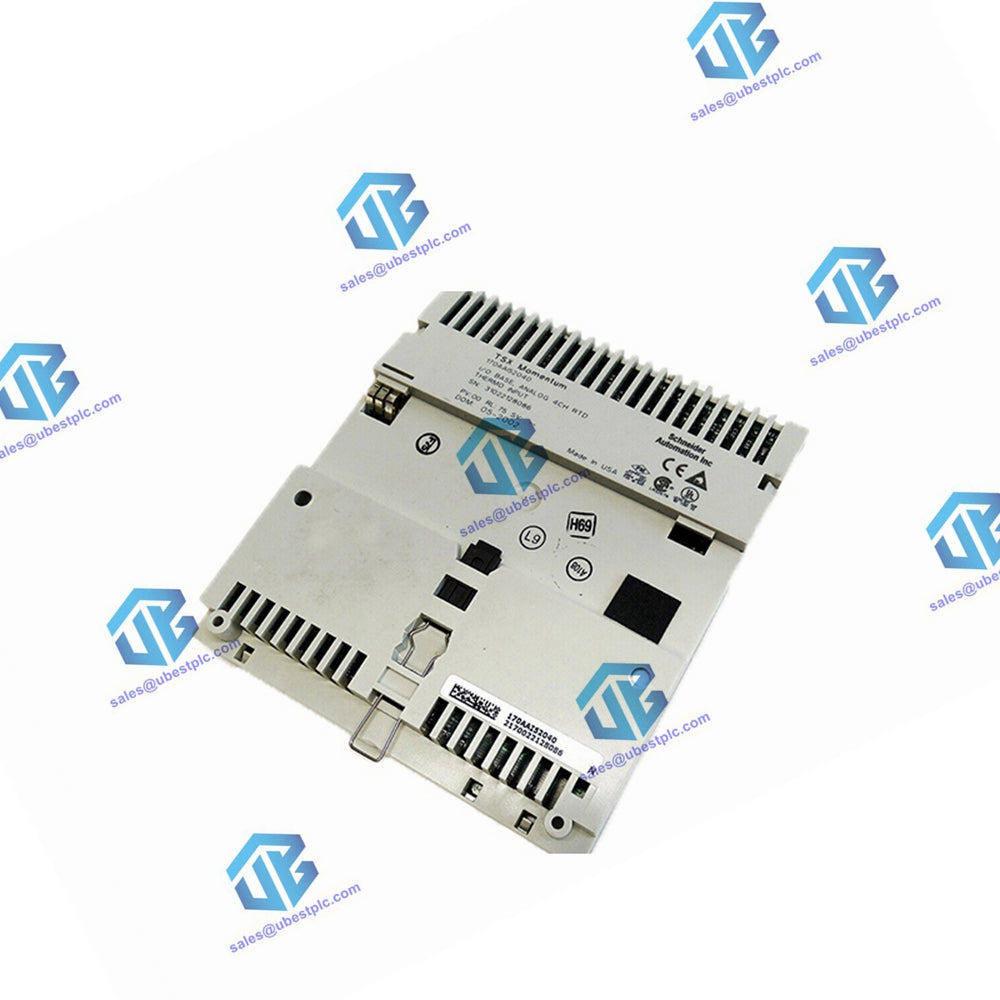

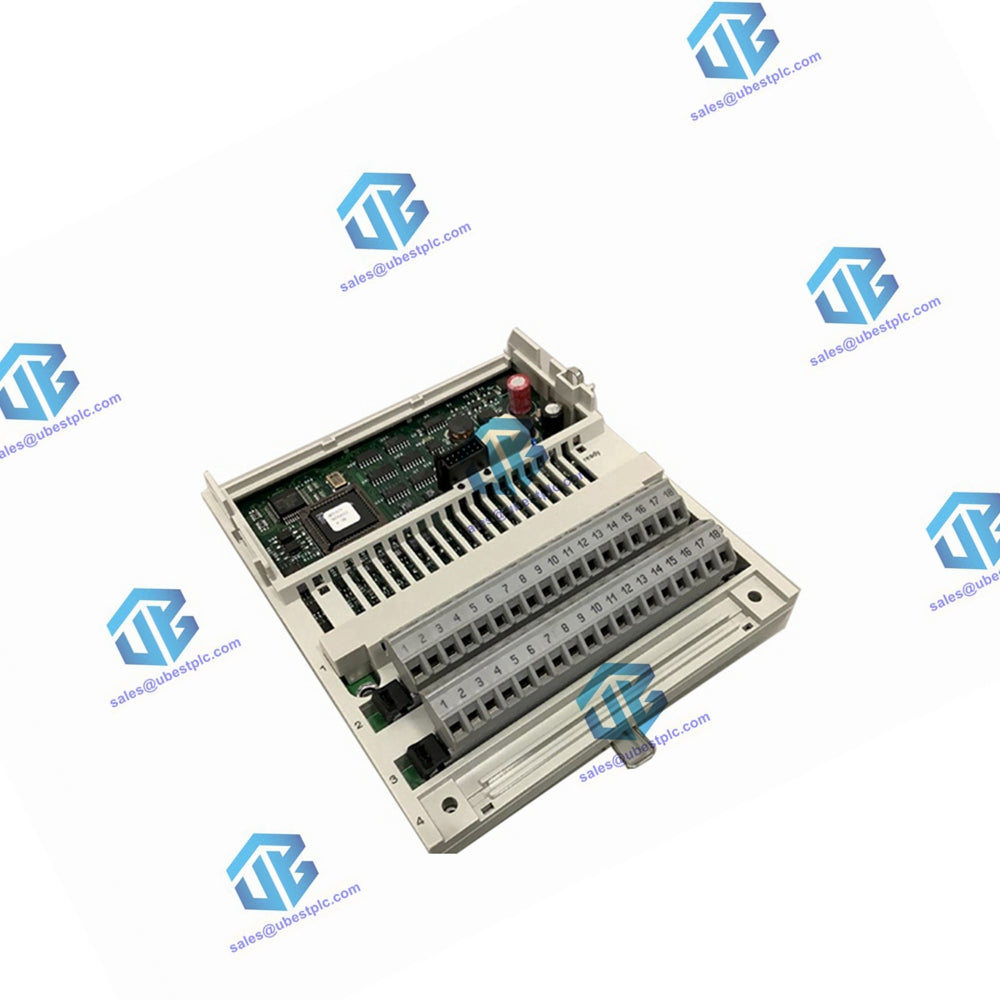

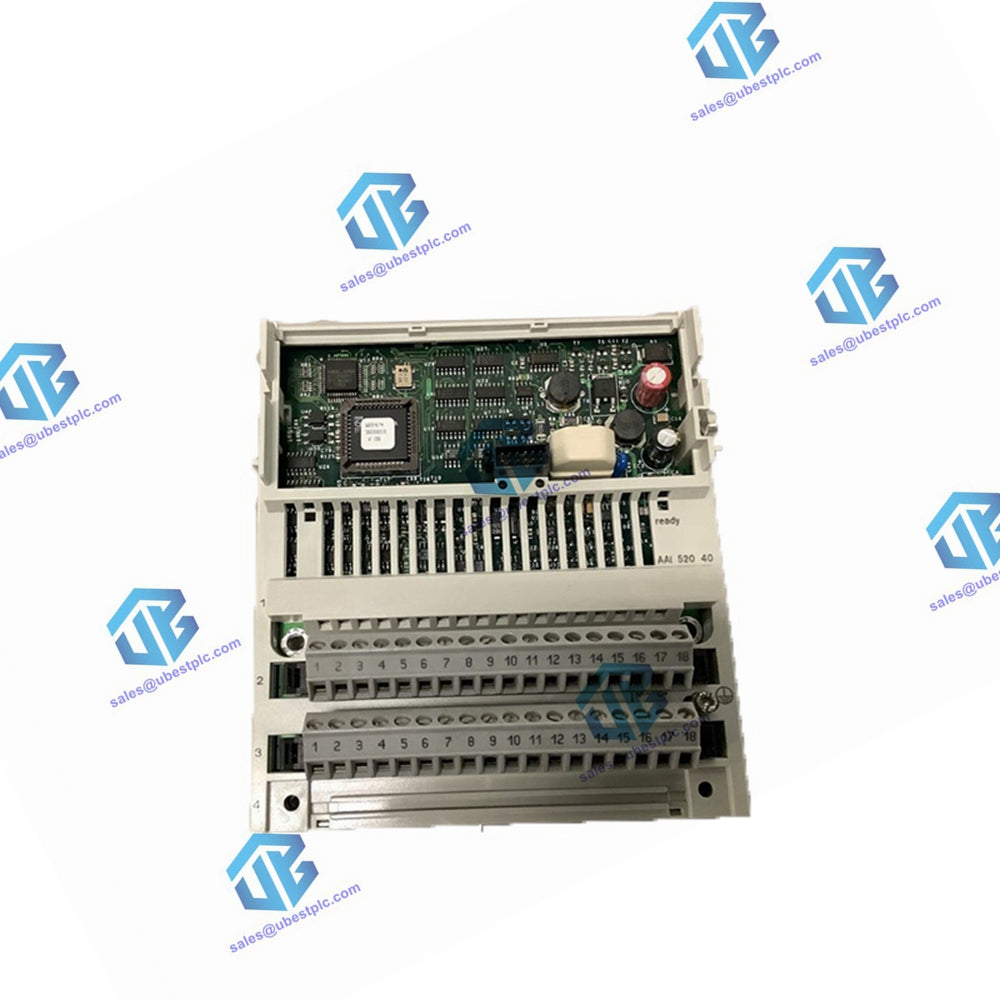

170AAI52040 je distribuirani modul za analogni ulaz sa platforme za automatizaciju Modicon Momentum. Ima 4 diferencijalna analogna ulaza, što ga čini idealnim za različite industrijske primene koje zahtevaju precizna merenja analognih ulaza.

Glavne karakteristike

• Asortiman proizvoda: platforma za automatizaciju Modicon Momentum
• Tip proizvoda ili komponente: baza za analogni ulaz
• Broj analognih ulaza: 4
• Tip analognih ulaza: diferencijalni
• Opseg analognih ulaza:
  • +/- 100 mV, 15 bita + znak, > 10.000 kOhm
  • +/- 25 mV, 15 bita + znak, > 10.000 kOhm

Kompatibilnost sa termoparovima

• Tipovi termoparova: E, S, K, N, B, R, J, T

Dopunske specifikacije

• Format podataka: potpuni 16-bitni potpisani
• Greška apsolutne tačnosti:
  • +/- 21 µV na 25 °C za +/- 25 mV
  • +/- 27 µV na 25 °C za +/- 100 mV
  • +/- 46 µV na 60 °C za +/- 25 mV
  • +/- 94 µV na 60 °C za +/- 100 mV
• Tipovi temperaturnih sondi:
  • Ni 100, 0.125 mA, +/- 25 mV
  • Ni 1000, 0.125 mA, +/- 100 mV
  • Pt 100, 0.125 mA, +/- 25 mV
  • Pt 1000, 0.125 mA, +/- 100 mV
• Vreme osvežavanja: 500 ms

Izolacija i zaštita

• Izolacija između kanala: 400 V DC
• Izolacija između kanala i zemlje: 500 V AC na 1 minut
• Izolacija između napajanja i zemlje: 500 V na 1 minut
• Dozvoljeni napon zajedničkog moda:
  • 100 V DC između kanala i zemlje
  • 115 V AC jednofazno ili trofazno između kanala
  • 200 V DC između kanala
  • 250 V AC između kanala i zemlje
  • 250 V AC jednofazno između kanala
• Odbacivanje zajedničkog moda:
  • 120 dB DC između kanala
  • 130 dB 50 Hz AC između kanala
  • 135 dB DC između kanala i zemlje
  • 140 dB 60 Hz AC između kanala
  • 145 dB 50 Hz AC između kanala i zemlje
  • 155 dB 60 Hz AC između kanala i zemlje
• Odbacivanje serijskog moda:
  • 35 dB 50 Hz AC
  • 45 dB 60 Hz AC

Zahtjevi za napajanje i potrošnja

• Spoljni zahtev za napajanje: +/- 30 V DC
• Maksimalna disipacija snage: 5,5 W
• Zaštita od obrnutog polariteta: interna
• Tip zaštite: interna 2 A spora osigurač
• Prateći osigurač: 500 mA, brzi osigurač
• Potrošnja struje: 305 mA na 24 V DC

Fizičke specifikacije

• Dimenzije:
  • Dubina: 47,5 mm
  • Visina: 125 mm
  • Širina: 141,5 mm
• Net težina: 0,215 kg
• Lokalno signalizovanje: 4 LED diode za status kanala
• Električno povezivanje: 2 konektora za uklonjive terminalne blokove

Okolinski uslovi i sertifikati

• Sertifikati proizvoda:
  • FM Class 1 Division 2
  • CSA
  • UL
• Zaštitni tretman: TC
• Otpornost na elektrostatčki pražnjenje:
  • 4 kV kontakt u skladu sa IEC 801-2
  • 8 kV u vazduhu u skladu sa IEC 801-2
• Otpornost na elektromagnetna polja: 10 V/m 80...1000 MHz u skladu sa IEC 801-3
• Temperatura okoline za rad: 0…60 °C
• Temperatura okoline za skladištenje: -40…85 °C
• Relativna vlažnost: 95% bez kondenzacije
• Radna nadmorska visina: ≤ 5000 m
