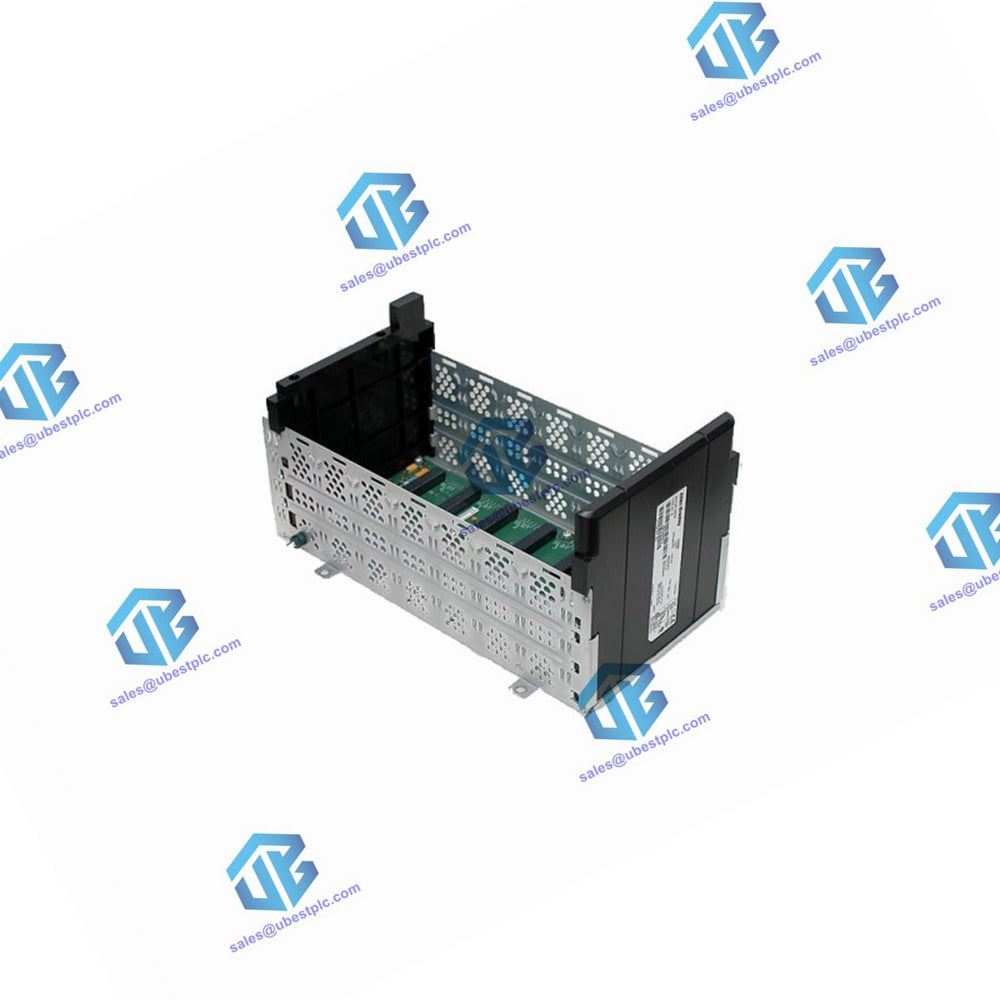

Tehničke specifikacije ControlLogix šasije 1756-A7

Opšti opis Backplane ControlLogix šasije 1756-A7 obezbeđuje visokobrzinsku komunikacionu vezu između modula i distribuira napajanje svakom modulu unutar šasije. Podržava do 7 slotova i dizajniran je za horizontalno montiranje.

Strujni kapacitet backplane-a

• 1,2V DC: 1,5 A (šasija) / –
• 3,3V DC: 4 A (šasija) / 4 A (slot)
• 5,1V DC: 15 A (šasija) / 6 A (slot)
• 24V DC: 2,8 A (šasija) / 2,8 A (slot)

Napajanje i izolacija

• Maksimalni gubitak snage: 4,5 W
• Izolacioni napon: Određuje se instaliranim napajanjem i modulima

Fizičke specifikacije

• Slotovi: 7
• Metod montaže: Samo horizontalno
• Dimenzije kućišta (VxŠxD): 50,8 x 60,9 x 20,3 cm (20 x 24 x 8 inča)
• Težina, približno: 1,10 kg (2,4 lb)
• Lokacija: Panel
• Tip kućišta: Nema (otvoreni tip)

Specifikacije ožičenja

• Funkcionalno uzemljenje: 8,3 mm² (8 AWG) čvrsti ili višestruki bakarni vodič, otpornosti na temperaturu od 90 °C (194 °F) ili više
• Zaštitno uzemljenje: 2,1 mm² (14 AWG) čvrsti ili višestruki bakarni vodič, otpornosti na temperaturu od 90 °C (194 °F) ili više

Ekološke specifikacije

• Temperatura okoline: 60 °C (140 °F)
• Temperatura van rada: -40…+85 °C (-40…+185 °F)
• Relativna vlažnost: 5…95% bez kondenzacije (IEC 60068-2-30)
• Vibracije: 2 g @ 10…500 Hz (IEC 60068-2-6)
• Udari u radu: 30 g (IEC 60068-2-27)
• Udari van rada: 30 g (IEC 60068-2-27)
• Severnoamerički temperaturni kod: T5
• IEC temperaturni kod: T5

Imunitet i emisije

• Emisije: IEC 61000-6-4
• Imunitet na ESD: 6 kV kontaktni pražnjenja, 8 kV pražnjenja u vazduhu (IEC 61000-4-2)
• Imunitet na zračenje RF:
  • 10V/m sa sinusnim talasom od 1 kHz i 80% AM u opsegu 80…2000 MHz
  • 10V/m sa 200 Hz 50% impulsom i 100% AM na 900 MHz
  • 10V/m sa 200 Hz 50% impulsom i 100% AM na 1890 MHz
  • 3V/m sa sinusnim talasom od 1 kHz i 80% AM u opsegu 2000…2700 MHz

Rezime

Šasija 1756-A7 je dizajnirana za efikasnu komunikaciju i distribuciju napajanja među modulima. Podržava do 7 modula, montira se horizontalno i poseduje robusnu zaštitu od uticaja okoline i elektromagnetnih smetnji, što je čini idealnom za različite industrijske primene.
