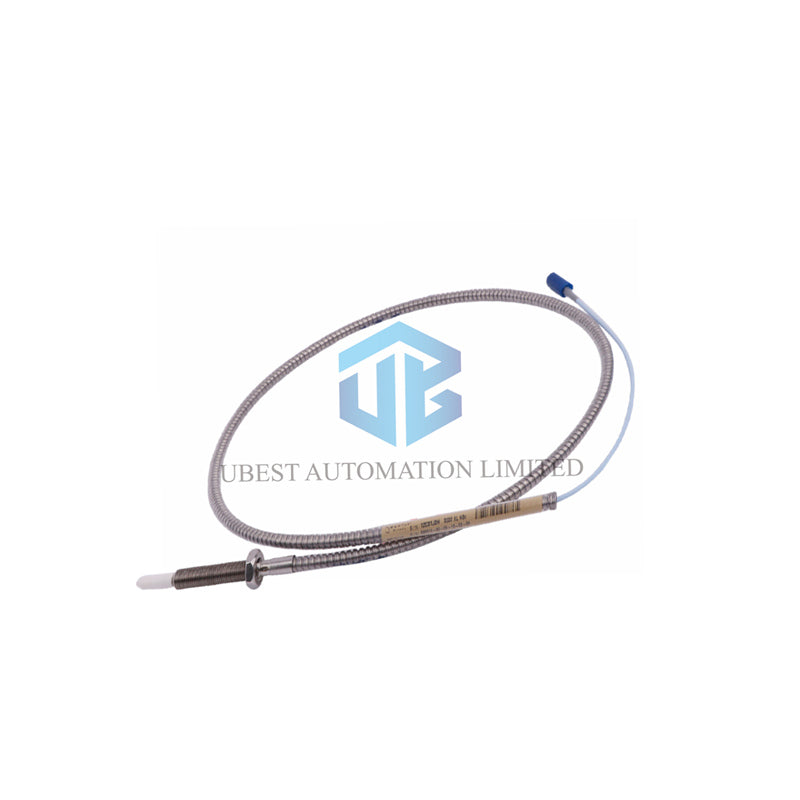

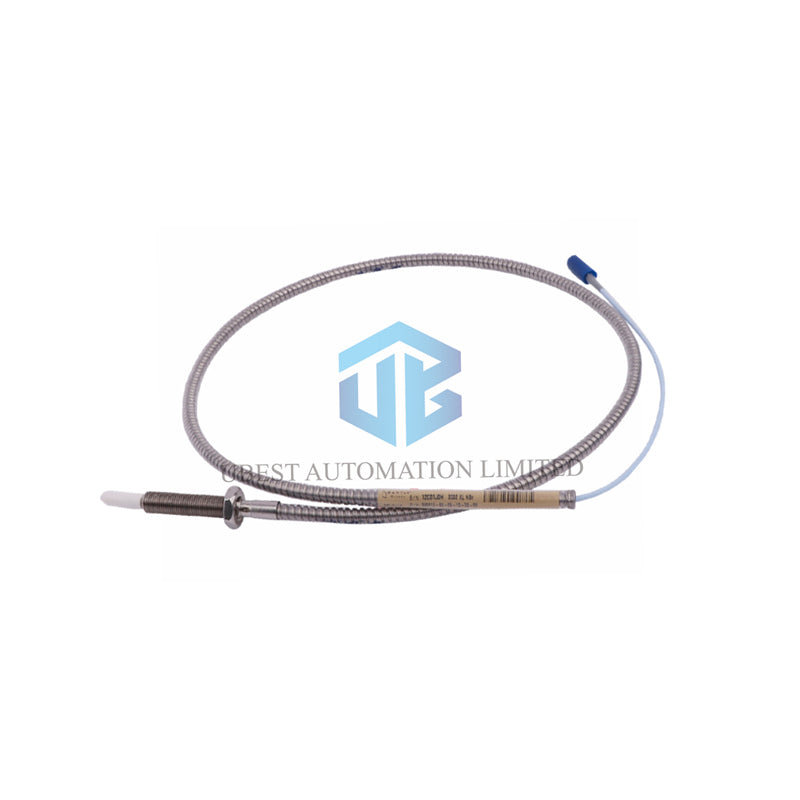

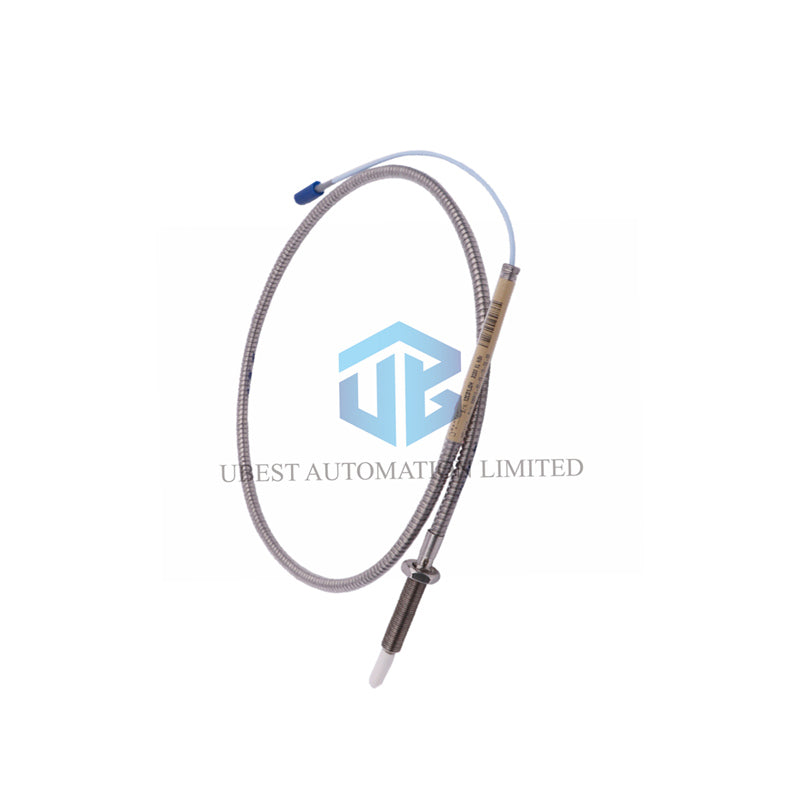

Прецизно праћење вибрација: Бентли Невада 3300 NSv близински сензор

Мерење и перформансе

• ▶ Линеарни опсег: 1,5 мм (60 милса), од 0,25 мм до 1,75 мм од циља. Ово одговара приближно -1 до -13 Vdc излазу.
• ▶ Препоручено подешавање размака: Препоручујемо да почетни размак буде 1,0 мм (40 милса) за оптимално позиционирање унутар линеарног опсега.
• ▶ Инкрементални скалски фактор (ISF): Сензор пружа номиналну осетљивост од 7,87 V/mm (200 mV/mil), са укљученом грешком заменљивости у толеранцији.
• ▶ Отклон од праве линије (DSL): Линеарност грешке је мања од ±0,06 мм (±2,3 милса), што обезбеђује високу прецизност мерења.
• ▶ Фреквентни одговор: Систем реагује од 0 до 10 kHz (+0, -3 dB типично), одржавајући ову перформансу са до 305 метара поља жица.

Електричне и физичке карактеристике

• ▶ ДЦ отпор (сензор): За овај сензор дужине 0,5 м, отпор од централног до спољашњег проводника (RPROBE) је 4,0 ± 0,5 ома.
• ▶ Спецификација кабла: Укључује 75 Ω коаксијални кабл са FEP изолацијом, завршен минијатурним коаксијалним ClickLoc конектором за сигурно причвршћивање.
• ▶ Температурни опсег: Сензор ради и складишти се поуздано у распону од -52°C до +177°C (-62°F до +351°F), погодан за екстремне услове.
• ▶ Материјали и притисак: Израђен са PPS врхом и кућиштем од нерђајућег челика AISI 304. Користи Viton О-прстен за заптивање разлике притиска између врха и кућишта.

Комплетна конфигурација за наручивање: 330908-10-55-05-02-00

Разумевање наставка броја дела осигурава да одаберете исправну конфигурацију. Модел 330908-10-55-05-02-00 се разлаже на следеће:

• 🟤 Модел: 330908 = 3300 NSv сензор, навој 3/8-24 UNF, без оклопа
• 🟤 Опција дужине без навоја: -10 = 1,0 инч
• 🟤 Опција укупне дужине кућишта: -55 = 5,5 инча
• 🟤 Опција укупне дужине: 05 = 0,5 метара (20 инча)
• 🟤 Опција конектора и типа кабла: 02 = Минијатурни коаксијални ClickLoc конектор, стандардни кабл
• 🟤 Опција одобрења агенције: -00 = Није потребно

Често постављана питања (ЧПП)

Одговарамо на уобичајена питања о NSv близинском сензору како бисмо вам помогли при избору и коришћењу.

Компатибилност и ожичење

• ❓ Да ли је овај сензор компатибилан са старијим Бентли Невада системима?
  Да, 3300 NSv близински сензор је механички и електрично заменљив са претходним 3300 RAM близинским сензорима и продужним кабловима.
• ❓ Који тип пољног ожичења је потребан за близински сензор?
  Препоручујемо коришћење трожилног заштићеног тројца кабла од 16 до 24 AWG. Максимална дужина између близинског сензора и монитора је 305 метара (1000 стопа).

Примена и окружење

• ❓ Могу ли користити овај сензор на вратилу мањем од 13 мм?
  Да, али осовинска мерења на пречницима мањим од 13 мм могу променити скалски фактор. Смањење размака сензора може помоћи у ограничавању ове промене.
• ❓ Да ли сензор долази са сертификатом о испитивању притиска?
  Сензори по подразумеваној поставци нису испитивани на притисак пре испоруке. Контактирајте наш одељак за прилагођени дизајн ако ваша примена захтева посебно испитивање заптивања притиска.
