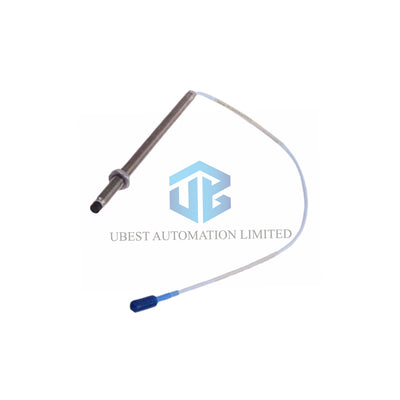

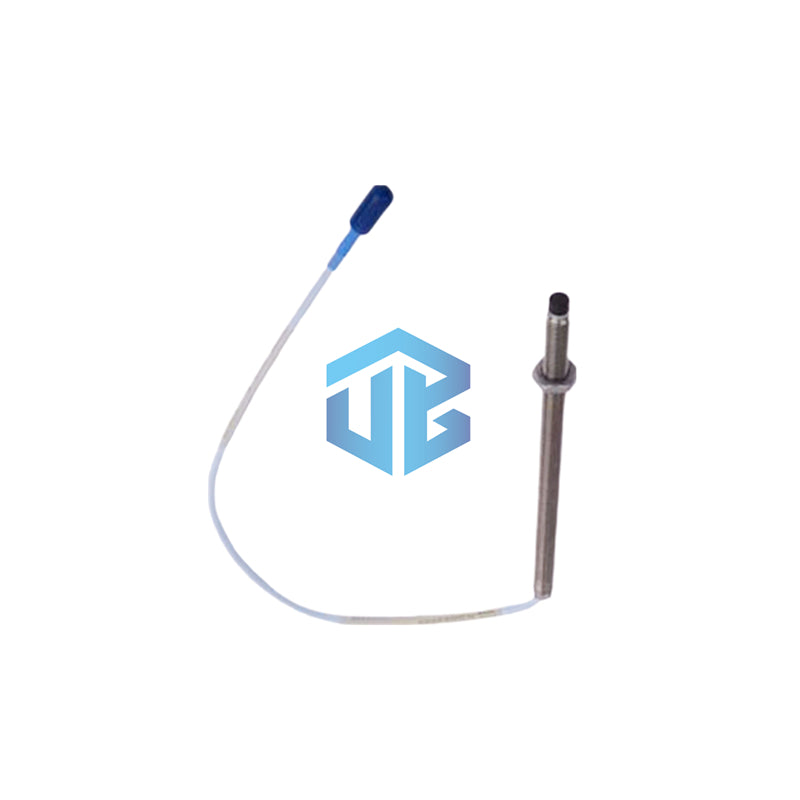

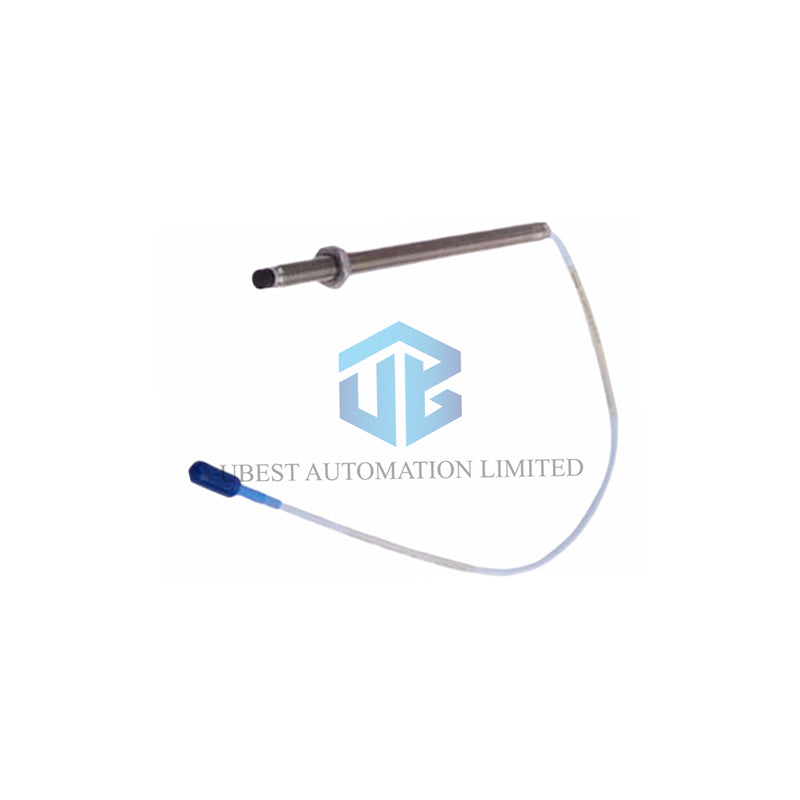

Преглед производа: Bently Nevada 3300 NSv сензори близине

Кључне техничке спецификације

• Марка: Bently Nevada
• Модел и комплетан суфикс:
  330903 - 05 - 19 - 05 - 02 - 00
  • 330903: 3300 NSv сензор, навој M8X1, без заштите
  • -05-: Дужина без навоја = 50 мм
  • -19: Укупна дужина кућишта = 190 мм
  • -05: Укупна дужина кабла = 0,5 метара
  • -02: Минијатурни коаксијални ClickLoc прикључак
  • -00: Нема потребе за одобрењем агенције
• Опсег мерења: Линеарни опсег од 1,5 мм (60 милса) од 0,25 до 1,75 мм од циља.
• Осетљивост (ISF): 7,87 V/mm (200 mV/mil) са толеранцијом +12,5%/-20%.
• Линеарност (DSL): Боља од ±0,06 мм (±2,3 милса) одступања.
• Фреквентни одговор: 0 до 10 kHz (+0, -3 dB) са до 305 м поља жице.
• ДЦ отпор сензора: 4,0 Ω ± 0,5 Ω за стандардни кабл од 0,5 м.
• Препоручени размак: Постављен на 1,0 мм (40 милса) за стандардни рад.

Изградња и оцене заштите од утицаја средине

• Радна температура: -52°C до +177°C (-62°F до +351°F).
• Врх сензора: Направљен од хемијски отпорног полифенилен сулфида (PPS).
• Кућиште сензора: Израђено од нерђајућег челика AISI 304 са навојем M8x1.
• Заптивање: Поседује Витон О-прстен за заптивање при диференцијалном притиску.
• Кабл: Коаксијални 75 Ω са FEP изолацијом; минимални радијус савијања је 25,4 мм.

Детаљи о уградњи и постављању

• Величина циља: Минимални пречник 8,9 мм; препоручени пречник 13 мм за конзистентан коефицијент мерења.
• Обртни моменат кућишта: Максимум 7,3 Н•м (65 ин•лб); препоручено 5,1 Н•м (45 ин•лб).
• Укључење навоја: Не прелазити 12 мм за правилно постављање.
• Поља жице: Користити заштићени тријадни кабл (0,2-1,5 мм²). Дужина до монитора не сме прелазити 305 м.

Компатибилност система и предности

• Овај 3300 NSv сензор ради директно са 3300 XL NSv Proximitor модулима.
• Потпуно је заменљив са старијим 3300 RAM сензорима и системом каблова.
• NSv серија нуди изузетну хемијску отпорност за тешке примене као што су процесни компресори.
• Подаци о продужном каблу: Централни проводник 0,220 Ω/м, капацитет 69,9 пФ/м типично.

Често постављана питања (ЧПП)

• Шта значи суфикс '-05-'? Одређује 50 мм дужину без навоја на кућишту сензора.
• Да ли је овај сензор уназад компатибилан? Да, модел 330903 директно замењује 3300 RAM сензоре.
• Који је опсег излазног напона? Сензор даје приближно -1 до -13 Vdc сигнал у свом линеарном опсегу.
• Како обезбедити тачно мерење? Користите препоручени циљ пречника 13 мм и поставите размак на 1,0 мм.
