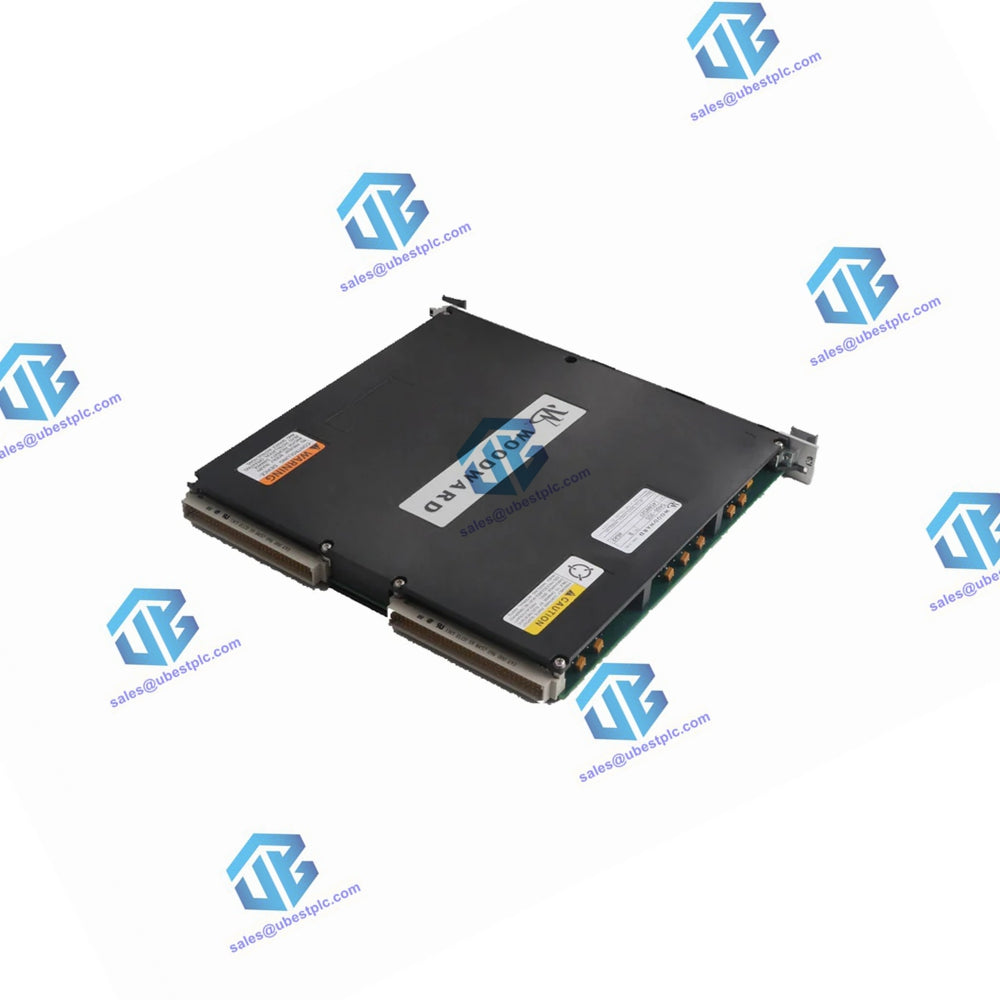

Karakteristike

• Prijemnik/Vozač magistrale: Komunicira sa VME magistralom radi razmene kontrolnih, podataka i adresnih informacija.
• Paralelni interfejs: Visokobrzinski, diferencijalni drajveri linije koji rade na VME brzini prenosa.
• Interfejs kabla: 100-pinski metalni konektor Micro-D.
• Slotovi za instalaciju: Glavni transiver moduli mogu biti instalirani u bilo koji slot unutar glavnog kućišta prema zahtevima.

Instalacija komponenti

• Pozicioniranje modula: Instalirajte Remote XCVR modul u Slot 1 svakog ekspanzionog kućišta.
• Terminacioni otpornici: Koristite Remote XCVR modul bez terminacionih otpornika za sva ekspanziona kućišta, osim za poslednje u lancu. Za poslednje ekspanziono kućište koristite modul sa terminacionim otpornicima.
• Prekidači i LED diode: Remote XCVR modul nema prekidače ni LED diode.
• Otklanjanje problema: Ako modul ne funkcioniše ispravno, proverite veze kabla. Ako problemi i dalje postoje, zamenite kablove, a po potrebi i sam modul.

Instalacija dodatne opreme za transivere

• Ekspanziona kućišta i terminacioni otpornici: Instalirajte module bez terminacionih otpornika u Slot 1 svakog ekspanzionog kućišta, osim poslednjeg. Poslednje ekspanziono kućište treba da ima modul sa terminacionim otpornicima u Slot 1 kako bi se sprečilo izobličenje signala.
• Postavljanje T-modula i kablovi: Postavite T-module pored svih ekspanzionih kućišta, osim poslednjeg, koristeći kablove dužine tri stope (0,9 m) za povezivanje.
• Preporučena dužina kablova: Koristite kablove dužine deset stopa (3 m) za veze sa glavnim kućištem, između poslednjeg ekspanzionog kućišta i između T-modula kako biste održali optimalni kvalitet signala na većim udaljenostima.
