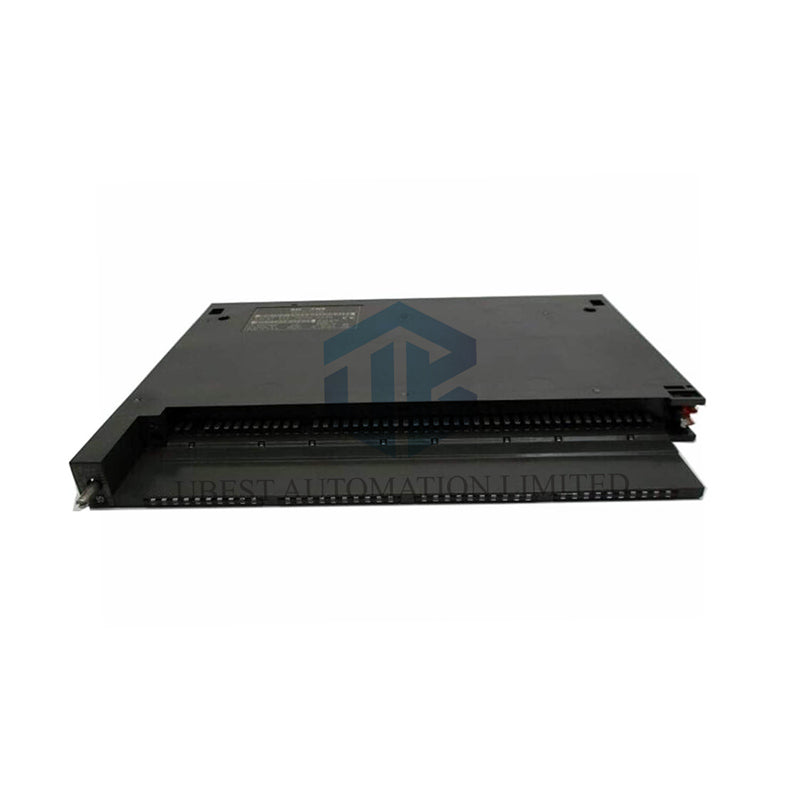

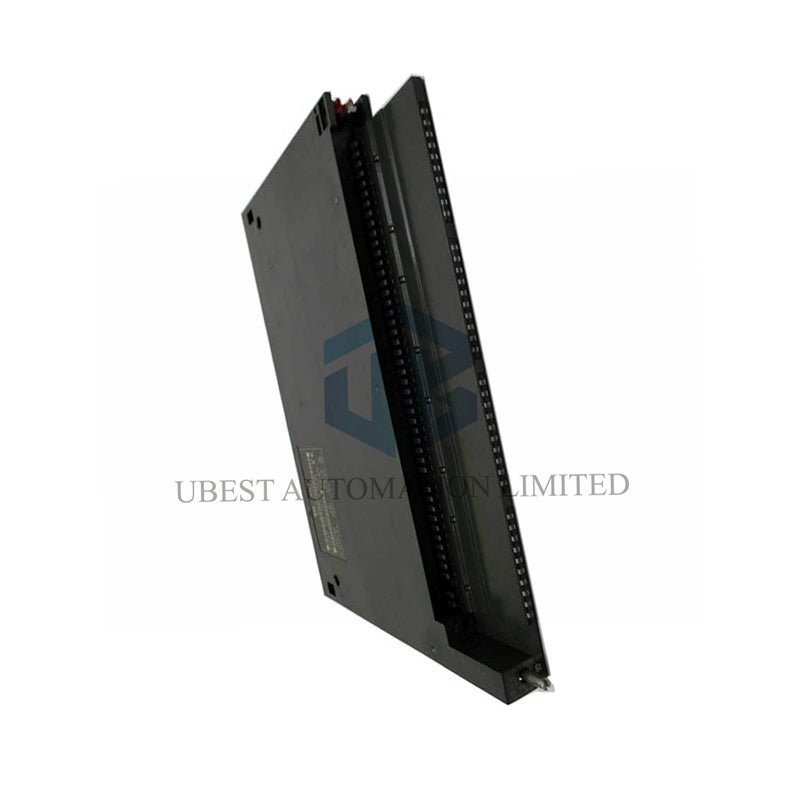

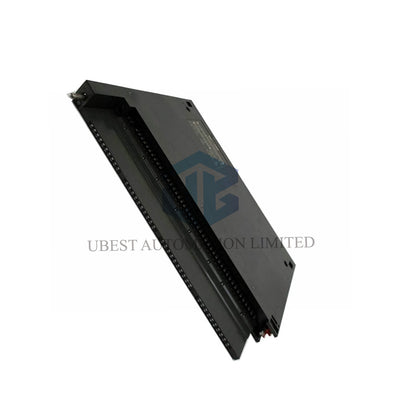

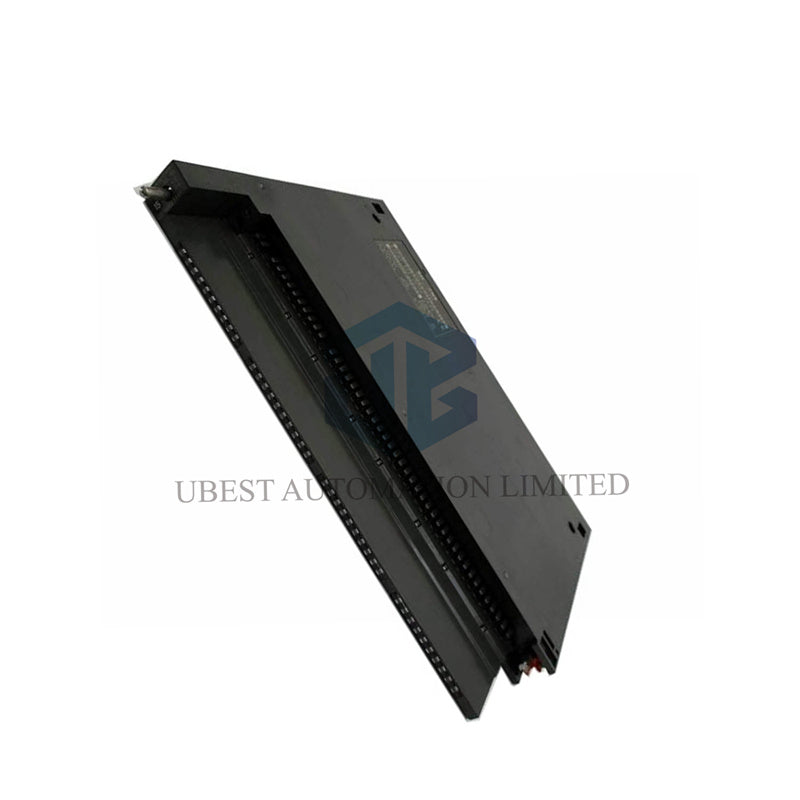

6ES7422-1HH00-0AA0 Siemens S7-400 modul relejnog izlaza
UBEST – Pouzdan globalni dobavljač delova za automatizaciju
Nudimo širok asortiman industrijskih rezervnih delova za automatizaciju koji su dostupni na lageru. Svi proizvodi dolaze sa 12-mesečnom garancijom i 30-dnevnim povraćajem novca zbog problema sa kvalitetom.
Snažni modul relejnog izlaza za S7-400 PLC-e
Kontrolišite uređaje velike snage direktno pomoću ovog modula relejnog izlaza sa 16 kanala. Siemens modul 6ES7422-1HH00-0AA0 podržava do 5A i 230V AC. Savršen je za motore, grejače i lampe. Svaki kanal je robustan relej za maksimalnu fleksibilnost.
Zašto izabrati ovaj modul?
- Univerzalna kontrola snage: Prekidajte i AC (5-230V) i DC (1-60V) opterećenja jednim modulom.
- Visok kapacitet opterećenja: Snažni relejni kontakti od 5A za zahtevne primene.
- Jasna indikacija statusa: Zelena LED za svaki izlaz pokazuje stanje prekidača.
- Sigurno i izolovano: Kanali su odvojeni radi sigurne i pouzdane instalacije.
Ključni tehnički podaci
Brend i serija: Siemens SIMATIC S7-400
Model: Digitalni modul izlaza SM 422
Kompletan kod proizvoda: 6ES7422-1HH00-0AA0
Tip izlaza: 16 elektromehaničkih relejnih izlaza
Ocena kontakta: 5 A pri 230 V AC / 30 V DC
Opseg napona: AC: 2-264V, DC: 1-60V
Kapacitet prekidača: Otpornosno opterećenje: 5A. Opterećenje lampe: max. 60W.
Frekvencija prekidača: Otpornosno: max. 10 Hz. Induktivno: max. 1 Hz.
Vek trajanja: Minimum 100.000 električnih ciklusa.
Napajanje PLC magistrale: 5V DC, max. 1 A.
Izolacija: 1500V AC između kanala i PLC-a.
Širina modula: 25 mm
Težina za slanje: Oko 700 grama.
Napomene za instalaciju
Uključite modul u vaš S7-400 nosač. Modul ne zahteva spoljašnje napajanje za releje. Koristite terminal 60V DC (L+) za DC opterećenja. Koristite terminal 230V AC (L1) za AC opterećenja. Uvek koristite odgovarajuće dimenzije žica za struju od 5A. Za induktivna opterećenja poput motora, koristite spoljne prigušivače.
Garancija i podrška
Nudimo punu 12-mesečnu garanciju. Ona pokriva sve greške u materijalu ili izradi.
Informacije o isporuci
Vaša porudžbina uključuje jedan Siemens 6ES7422-1HH00-0AA0 modul. Brzo šaljemo koristeći FedEx, UPS ili DHL.
Često postavljana pitanja
P: Mogu li koristiti ovaj modul za pokretanje trofaznog motora?
O: Da, ali ne direktno. Svaki relej možete koristiti za kontrolu zasebnog kontaktora u starteru motora. Ovaj modul je odličan za tu namenu.
P: Koja je razlika između AC i DC priključaka opterećenja?
O: AC opterećenja morate priključiti na L1 (AC) terminal. DC opterećenja priključite na L+ (DC) terminal. Ovo održava ispravnu unutrašnju vezu.
P: Koliko dugo releji traju?
O: Očekujte najmanje 100.000 ciklusa uključenja/isključenja pod punim opterećenjem (5A). Za lakša opterećenja trajaće znatno duže.
P: Da li postoji zaštita od prenapona za induktivna opterećenja?
O: Ne, modul nema ugrađenu zaštitu od prenapona. Za releje koji kontrolišu solenoide ili kontaktore, toplo preporučujemo dodavanje spoljnog RC prigušivača ili varistora.
P: Mogu li dva izlaza spojiti paralelno za veću struju?
O: Ne, nemojte paralelno spajati izlaze da biste dobili više od 5A. To nije sigurno ni pouzdano. Za veće opterećenje koristite jedan relej za kontrolu većeg kontaktora.
