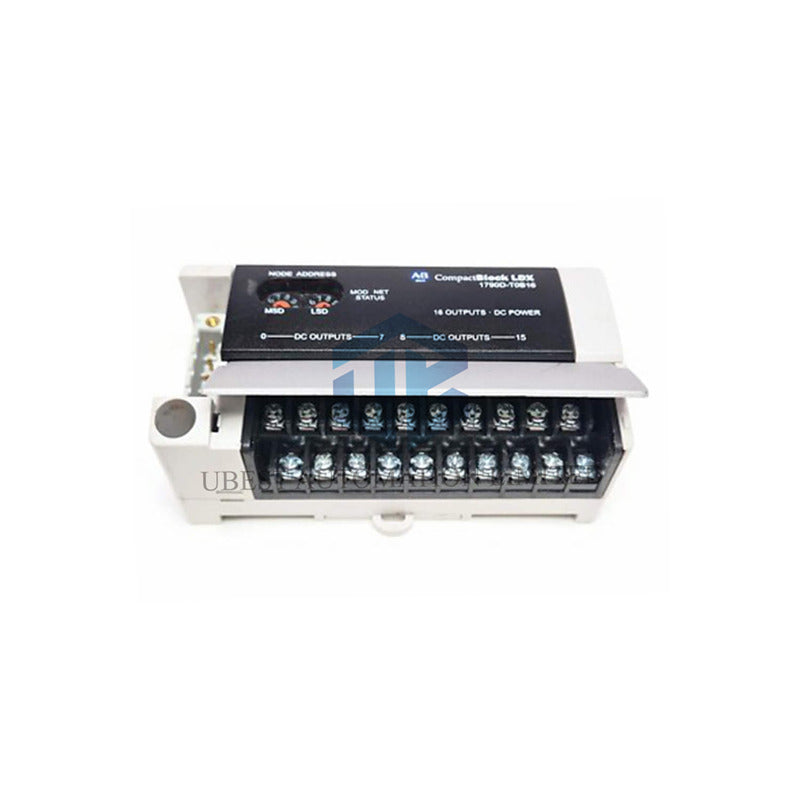

Allen-Bradley 1790D-T0B16 - Modul za izlaz visokog gustine sa terminalnim blokom

Ojačajte svoju distribuiranu kontrolnu mrežu sa Allen-Bradley 1790D-T0B16. Ovaj industrijski ArmorBlock modul pruža 16 visokobrzinskih sourcing (PNP) digitalnih izlaza direktno na vašem DeviceNet-u. Sa praktičnim terminalnim blokom za jednostavno ožičenje, obezbeđuje pouzdano prebacivanje od 0,5A po tački za upravljanje solenoidima, pilot lampama i relejima. Sa pojedinačnim LED indikatorima statusa kanala i robusnom izolacijom, dizajniran je za jasnu dijagnostiku i dugotrajne performanse u zahtevnim uslovima.

Zašto izabrati ovaj izlazni modul?

• Ožičenje bez alata: Povezivanje preko terminalnog bloka sa šrafovima pojednostavljuje instalaciju i održavanje, omogućavajući brzu zamenu žica bez specijalnih alata ili konektora.
• Visoka gustina kontrole: Upravljanje sa 16 tačaka aktuatora iz jednog kompaktnog modula, maksimizirajući prostor u ormanu i efikasnost mreže.
• Brzo i pouzdano prebacivanje: Nudi brze odzive od 0,5 ms za preciznu kontrolu i uključuje zaštitu od preopterećenja za dugoročnu pouzdanost.
• Trenutni vizuelni status: 16 posvećenih zelenih LED dioda pružaju potvrdu u realnom vremenu o stanju komande svakog izlaza, ubrzavajući otklanjanje kvarova.

Kompletne tehničke specifikacije

Brend i serija: Allen-Bradley ArmorBlock (1790 serija)

Potpuni model: 1790D-T0B16

Tip modula: 16-kanalni sourcing (PNP) DC izlazni modul

Konfiguracija izlaza: 16 tačaka, neizolovan, sourcing

Izlazna struja: Maksimalno 0,5 A po tački, maksimalno 4,0 A po zajedničkoj grupi

Opseg napona opterećenja: 10V do 28,8V DC (24V DC nominalno)

Brzina prebacivanja: Kašnjenje uključivanja: maksimalno 0,5 ms, kašnjenje isključivanja: maksimalno 1,0 ms

Napajanje polja: 24V DC (opseg 10V do 28,8V DC)

Logičko napajanje DeviceNet-a: 24V DC (11V do 28,8V DC)

Električna izolacija: 1250V AC RMS (fotokopler izolacija između I/O i logike)

Veza za ožičenje: Terminalni blok sa šrafovima (M3.0, maksimalni moment 7 lb-in)

Zajedničke grupe: 8 tačaka po zajedničkoj grupi (2 nezavisne grupe)

Indikatori statusa: 16 pojedinačnih zelenih LED dioda (po jedna po izlazu)

Kompatibilnost žica: Bakarni ili bakrom presvučeni aluminijumski provodnici.

Uputstvo za instalaciju i ožičenje

Postavite 1790D-T0B16 modul na DIN šinu. Povežite stabilno 24V DC napajanje polja. Za sourcing izlaze, povežite opterećenje (npr. solenoidni ventil) između izlaznog terminala i DC zajedničke (-) linije. Modul funkcioniše kao prekidač ka pozitivnom naponu kada je aktivan. Osigurajte da ukupna struja za sve izlaze koji dele isti zajednički terminal ne prelazi 4,0 Ampera. Za induktivna opterećenja poput zavojnica releja, instalirajte flyback diodu preko opterećenja radi zaštite izlaznog kola.

Paket i garancija

Šta je uključeno: 1 x Allen-Bradley 1790D-T0B16 sourcing izlazni modul sa terminalnim blokom.

Naša garancija: Ovaj proizvod je zaštićen punom 12-mesečnom garancijom.

Brza globalna dostava

Brzo isporučujemo koristeći pouzdane kurirske službe: FedEx, UPS i DHL.

Često postavljana pitanja (FAQ)

Koja je razlika između ovog i modela 1790-T0B16X?

Oba su 16-tačkovna sourcing modula sa terminalnim blokovima. 1790D-T0B16 je "baza" modul koji može podržati i povezivanje ekspanzionih I/O modula. "X" varijanta je obično samostalna jedinica.

Da li mogu ovaj izlaz direktno povezati na PLC ulaz?

Da. Sourcing izlaz je idealan za upravljanje sinking PLC ulazom. Povežite izlaz na PLC ulaz, a zajednički ulaz PLC-a povežite sa DC negativnim (-) polom zajedničkog napajanja.

Šta se dešava ako dođe do kratkog spoja na izlazu?

Modul uključuje elektronsku zaštitu koja obično ograničava struju kratkog spoja i može isključiti pogođeni kanal da bi se sprečila šteta. Uvek koristite spoljne osigurače za dodatnu sigurnost.

Kako se podešava DeviceNet adresa čvora?

Koristite rotacione prekidače sa strane modula da podesite adresu čvora (MAC ID od 0 do 63) i baud rate komunikacije (125K, 250K ili 500K) u skladu sa vašom mrežom.

Da li je pogodan za aplikacije visokobrzinskog prebacivanja?

Sa odzivom od 0,5 ms, pogodan je za mnoge industrijske on/off aplikacije. Za vrlo visokobrzinske pulseve (u kHz opsegu), prikladniji je poseban brzi izlazni ili pulse modul.
