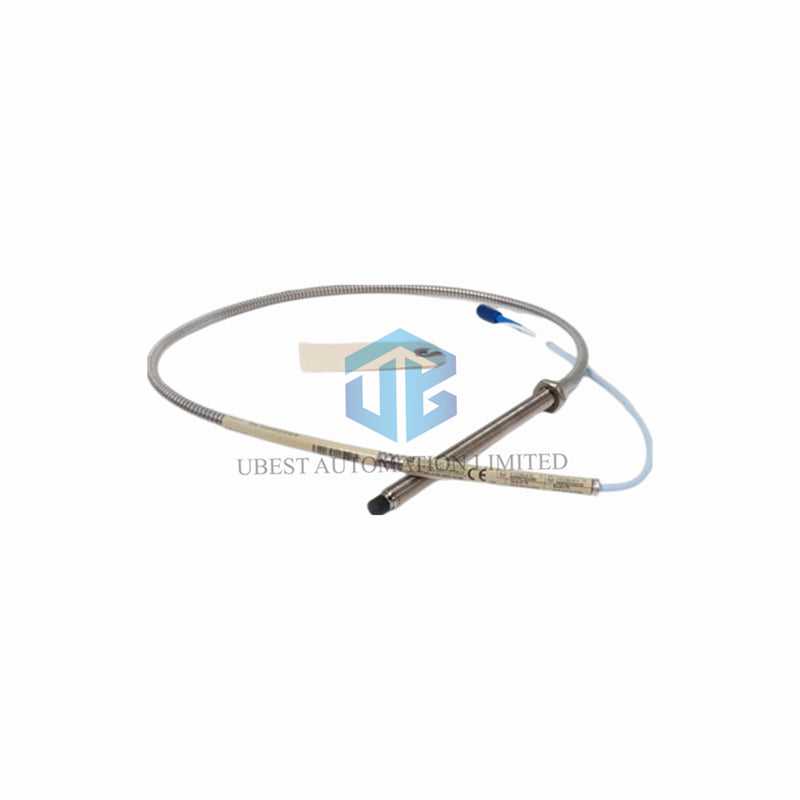

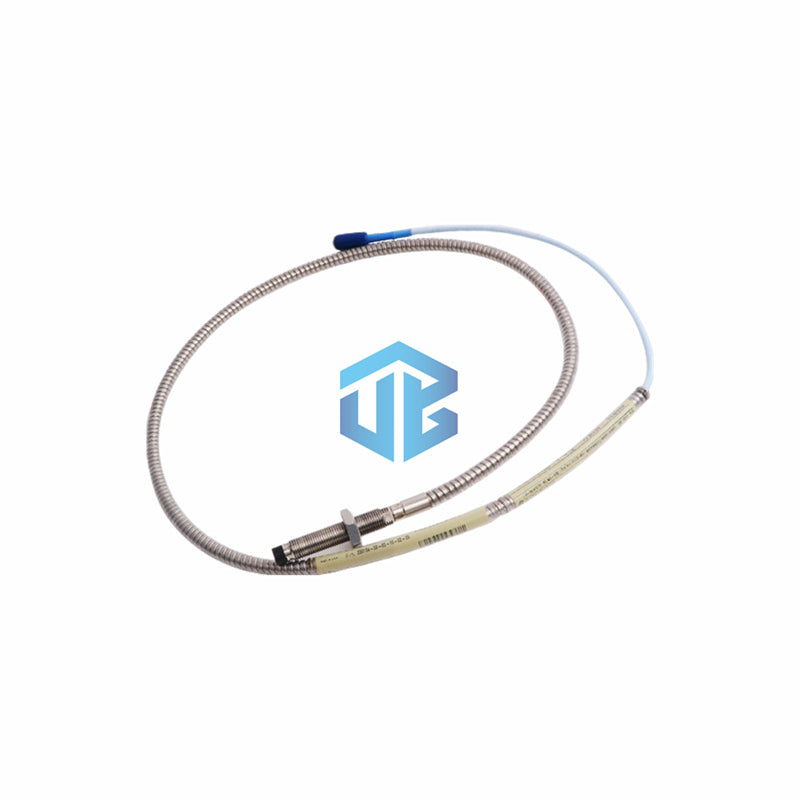

Bently Nevada 3300 XL 8mm Metarski Proksimitetni Senzor

Potpuna Razrada Sufiksa

Broj dela 330104-01-06-10-01-00 definiše svaku karakteristiku:

• 330104: 3300 XL 8 mm Senzor, navoj M10 x 1, sa zaštitom
• 01: Dužina bez navoja = 10 mm
• 06: Ukupna dužina kućišta = 60 mm
• 10: Ukupna dužina kabla = 1,0 metar
• 01: Konektor = Miniaturni koaksijalni ClickLoc sa zaštitom
• 00: Odobrenje agencije = Nije potrebno

Osnovne Tehničke Specifikacije

• Marka i Model: Bently Nevada 330104-01-06-10-01-00
• Opseg Merenja: 2,0 mm (80 mils) linearni opseg počevši od 0,25 mm od cilja.
• Preporučeni Razmak: Podešen na 1,27 mm (50 mils) za -9 Vdc izlaz.
• Frekventni Odgovor: Pogledajte grafikone u uputstvu za efekte dugih kablova.
• Otpornost Senzora: 7,59 Ω ± 0,50 Ω (za kabl dužine 1,0 m).
• Temperaturni Opseg:
  • Standardni rad: -52°C do +177°C
  • Prošireni opseg vrha: Do +218°C
• Navoji i Moment Zatezanja:
  • Navoj za montažu: M10 x 1 mm
  • Maksimalno uvrtanje: 15 mm
  • Preporučeni moment zatezanja: 11,2 N•m (100 in•lbf)
• Zaptivanje: Viton® O-prsten obezbeđuje zaptivanje diferencijalnog pritiska.
• Materijal Kućišta: Čvrst nerđajući čelik AISI 303/304.
• Materijal Vrha: Otporan na habanje poli-fenilen-sulfid (PPS).

Uputstvo za Montažu i Povezivanje

• Montirajte koristeći metarski navoj M10 x 1.
• Primijenite preporučeni moment zatezanja od 11,2 N•m za sigurnu ugradnju.
• Koristite oklopljeni kabl preseka 0,2 do 1,5 mm² za poljsko ožičenje.
• Maksimalna dozvoljena dužina kabla do monitora je 305 metara.
• Kabl sa tri vodiča i oklopom obezbeđuje optimalan kvalitet signala.

Ekološka i Bezbednosna Usklađenost

• Otpornost na Vlažnost: Manje od 3% promene performansi pri 93% vlažnosti.
• Unutrašnja Bezbednost (ia): Za zonu 0, koristi se sa propisanim zener barijerama (crtež 141092).
• Nezapaljivo (nA, ec): Pogodno za zonu 2/odeljenje 2 prema crtežu 140979.
• Za potpune EPL Ga, Gc i Dc ocene pogledajte zvanični temperaturni raspored.

Često Postavljana Pitanja

• Koju veličinu navoja ima ovaj senzor? Ovaj model (330104-01-06-10-01-00) ima metarski navoj M10 x 1 mm.
• Kolika je dužina bez navoja? Ima 10 mm dužine osovine bez navoja.
• Da li je senzor testiran na pritisak? Ima Viton zaptivač, ali nije standardno testiran. Kontaktirajte nas za posebne testove.
• Da li se može koristiti u hladnim uslovima? Izbegavajte stalne temperature ispod -34°C da biste zaštitili zaptivač.

Ovaj 330104-01-06-10-01-00 metarski senzor obezbeđuje pouzdan rad. Istražite celu 3300 XL 8mm Senzorsku Seriju za vaše potrebe. © 2026 Ubest Automation Limited. https://www.ubestplc.com/ Sva prava zadržana. Kontakt: sales@ubestplc.com Telefon: +86 86 180 3000 5825
