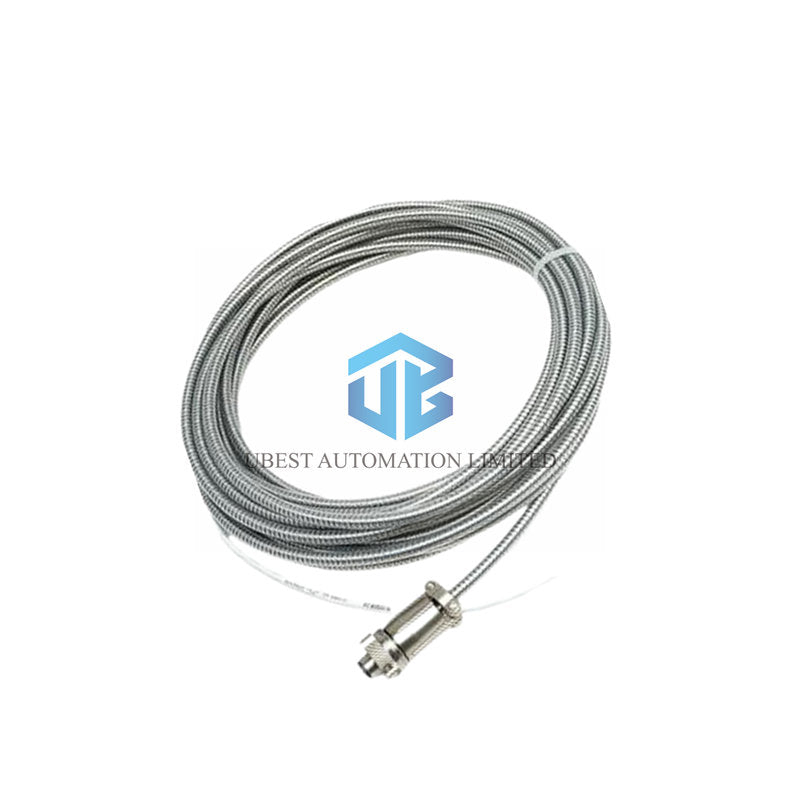

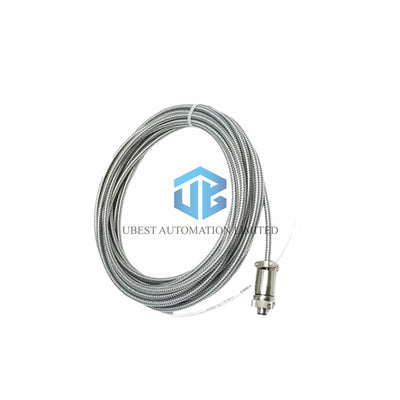

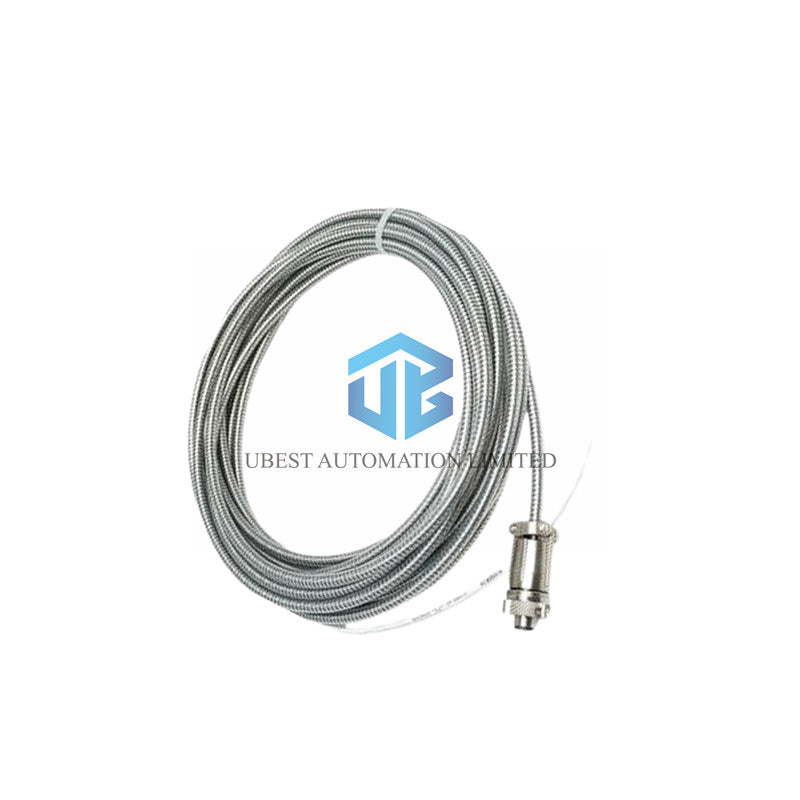

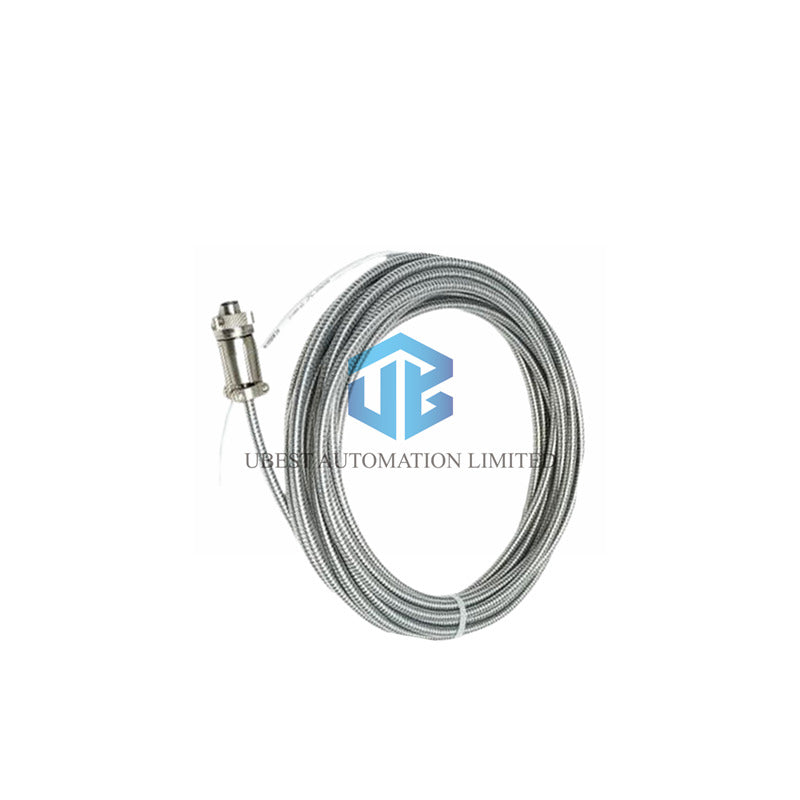

Bently Nevada 3300 NSv dugačka oklopljena proximity sonda

Specifikacije proizvoda i identifikacija

• Proizvođač: Bently Nevada
• Serija proizvoda: 3300 NSv Proximity sonde
• Broj dela: 330904-09-17-05-01-05
• Detaljno stablo konfiguracije:

Osnovni model: 330904 (3300 NSv sonda, M8X1, sa oklopom)
  ├── Dužina bez navoja: -09- = 90 mm
  ├── Dužina kućišta: -17 = 170 mm
  ├── Dužina kabla: -05 = 0,5 metara (20 inča)
  ├── Tip konektora: -01 = Mini koaksijalni ClickLoc sa zaštitnikom
  └── Agencijska odobrenja: -05 = Višestruka međunarodna odobrenja

Tehnički parametri performansi

• Opseg merenja: 1,5 mm linearni opseg (0,25 do 1,75 mm od cilja)
• Frekvencijski odziv: 0 do 10.000 Hz sa minimalnim gubitkom signala
• Osetljivost/faktor skale: 7,87 volti po milimetru (200 mV/mil)
• Deviacija linearnosti: Manje od ±0,06 mm od idealne prave linije
• Električni otpor sonde: 4,0 Ω ± 0,5 Ω za verziju od 0,5 metara
• Preporučena veličina cilja: Minimum prečnika 13 mm za najbolju preciznost
• Radni temperaturni opseg: -52°C do +177°C (-62°F do +351°F)

Mehanički dizajn i instalacija

• Dizajn sa produženim dometom: 90 mm ne-navojni deo plus 170 mm kućište
• Specifikacija navoja: M8 x 1,0 metrički navoj za standardnu montažu
• Maksimalno uvrtanje navoja: 12 milimetara za sigurnu instalaciju
• Moment zatezanja za montažu: Primena 5,1 N•m (45 in-lb) za pravilno zaptivanje
• Zaštita oklopa: Potpuni oklop od nerđajućeg čelika štiti kabl
• Bezbednost konektora: ClickLoc konektor uključuje zaštitni poklopac

Materijal i ekološke ocene

• Materijal kućišta: AISI 304 nerđajući čelik za otpornost na koroziju
• Materijal vrha: Polifenilen sulfid (PPS) za hemijsku otpornost
• Sistem zaptivanja: Viton O-prsten sprečava unutrašnju kontaminaciju
• Certifikati za opasna područja: Dostupna odobrenja EPL Ga, Gc i Dc
• Temperaturne klasifikacije: T1 do T5 ocene za različite primene
• Minimalni radijus savijanja: 25,4 mm (1,0 inč) održava integritet kabla

Integracija električnog sistema

• Tip kabla: Koaksijalni kabl od 75 oma sa FEP izolacijom
• Podaci o produžnom kablu: Centralni provodnik 0,220 Ω/m, oklop 0,066 Ω/m
• Kapacitivnost kabla: Tipična vrednost 69,9 pikofarada po metru
• Daljina poljskog ožičenja: Do 305 metara do monitora sa odgovarajućim kablom
• Kompatibilnost: Radi sa prethodnim 3300 RAM sondama

Informacije o pakovanju i isporuci

• Stanje proizvoda: Novo i originalno Bently Nevada oprema
• Fabrčko pakovanje: Zapečaćeno fabričko pakovanje garantuje savršen kvalitet
• Metode isporuke: Svetska dostava preko FedEx, UPS ili DHL
• Sadržaj pakovanja: Jedna kompletna 330904-09-17-05-01-05 sonda
• Garancija: Važi puna 12-mesečna garancija proizvođača

Pitanja o profesionalnim primenama

• Za koje primene je potrebna neizrezana dužina od 90 mm? Ovaj dizajn je pogodan za instalacije koje zahtevaju razmak pre početka navoja
• Kako oklop utiče na temperaturne performanse? Oklop održava isti temperaturni opseg od -52°C do +177°C kao i neoklopljene verzije
• Da li mogu koristiti ovu sondu za merenje aksijalne pozicije? Da, ali održavajte minimalni prečnik osovine od 13 mm za precizno skaliranje
• Šta čini NSv sondu hemijski otpornom? Materijal vrha od PPS bolje podnosi agresivne procesne hemikalije nego starije sonde
• Kako da obezbedim dobar kvalitet signala na daljinu? Koristite oklopljeni trožilni kabl i pridržavajte se maksimalne dužine ožičenja od 305 metara
