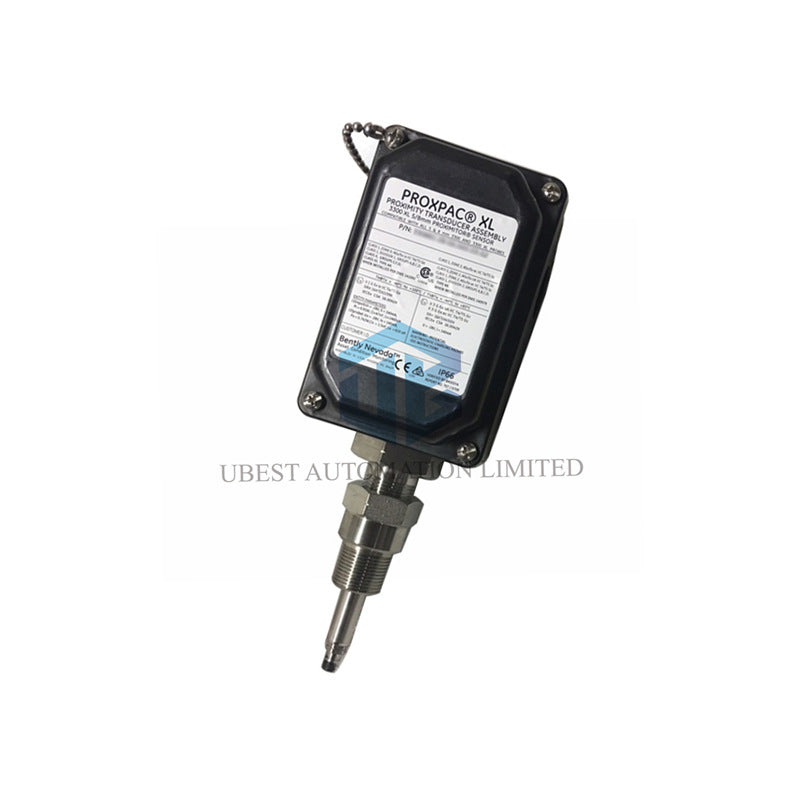

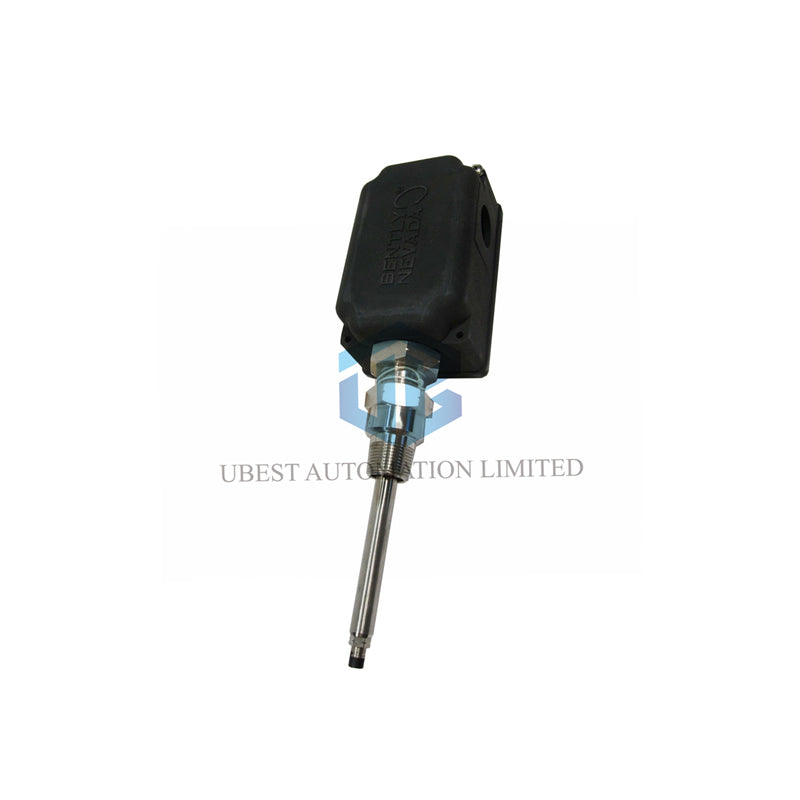

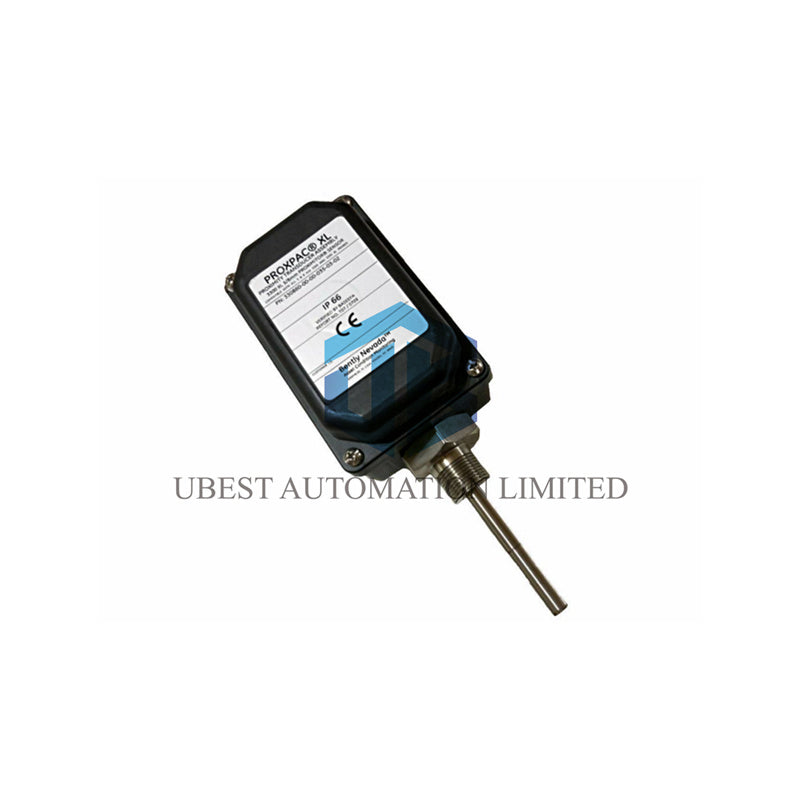

Bently Nevada PROXPAC XL kompletan komplet proximity pretvarača

Bently Nevada PROXPAC XL je kompletan, prethodno konfigurisan sistem pretvarača. Ovaj komplet, model 330881-16-04-138-03-02, uključuje 3300 XL 8 mm sondu, zaštitno kućište i svu montažnu opremu. Pruža robusno, spremno za instalaciju rešenje za praćenje vibracija i položaja. Skupština ima kućište sa IP66 ocenom za teške uslove i pojednostavljenu instalaciju. Ovaj PROXPAC komplet štedi vreme i osigurava pravilno usklađivanje komponenti za pouzdan rad sistema.

Konfiguracija kompleta: 330881-16-04-138-03-02

• 330881: Osnovni kod za PROXPAC XL komplet pretvarača.
• 16: Uključuje 3300 XL 8 mm sondu bez odobrenja agencija.
• 04: Navodi distancioni adapter sa 40 mm B-dimenzijom.
• 138: Definiše prodor sonde (C-dimenzija) kao 138 mm.
• 03: Uključuje jedan M20 kablovski priključak i dva čepa za neiskorišćene portove.
• 02: Navodi navoj za montažu kao 3/4-14 NPT.

Kompletna mehanička montaža

• Ocena kućišta: Sertifikovana IP66 zaštita od ulaska (zatvoreno za prašinu, otporno na jake mlazove vode).
• Materijal kućišta: UV-otporni, staklom ojačani PPS sa provodnim vlaknima.
• Sonda: Integrisana 3300 XL sonda od 8 mm sa PPS vrhom i kućištem od nerđajućeg čelika AISI 304.
• Unutrašnje komponente: Navlaka, uzemljujuća obloga i šrafovi su od AISI 303/304 nerđajućeg čelika.
• Izolacija od vibracija: Koristi izuzetno mekane ćelijske silikonske jastučiće za zaštitu signala.
• Čvrstoća: Kućište podržava preko 912 N (205 lbf) statičkog opterećenja.

Električne i performansne specifikacije

• Kabl sonde: Integrisani 1-metarski, 75 Ω trijaksijalni FEP izolovani kabl.
• Linearni opseg: Standardni 2,0 mm (80 mil) linearni opseg merenja.
• Preporučeni razmak: Podesiti na 1,27 mm (50 mils) od mete.
• Osetljivost (ISF): 7,87 V/mm (200 mV/mil) ±5%.
• Linearnost (DSL): Bolje od ±0,025 mm (±1 mil) za 1m sistem.
• Frekventni odziv: 0 do 10 kHz: +0, -3 dB sa dugim poljskim ožičenjem.

Detalji instalacije i montaže

• Navoj za montažu: 3/4-14 NPT standardni cevni navoj za direktnu montažu.
• Preporučeni moment zatezanja (državna matica): 29,5 N·m (260 in·lb).
• Preporučeni moment zatezanja (navlaka sa maticom za zaključavanje): 39,3 N·m (350 in·lb).
• Vlačna čvrstoća sonde: Snaga povlačenja kabla je 330 N (75 lb).
• Poljsko ožičenje: Koristite 3-žilni ekranisani trijaksijalni kabl (16-24 AWG). Maksimalno 305m do monitora.
• Ulaz kabla: Jedan M20 priključak obezbeđen za povezivanje poljskog kabla u cevovod.

Okolinski i energetski rejting

• Temperatura sonde: Radi u opsegu od -51°C do +177°C (-60°F do +350°F).
• Upozorenje za niske temperature: Izbegavajte dugotrajno izlaganje ispod -34°C (-29°F) radi zaštite zaptivke.
• Otpornost kućišta na udarce: Sertifikovano da izdrži udarce od 4 džula na -39°C i +115°C.
• Napajanje: Zahteva -17,5 Vdc do -26 Vdc (maksimalno 12 mA) bez barijera.
• Izlazni otpor: Izlaz Proximitor-a je 50 Ω.
• Minimalni cilj: 15,2 mm (0,6 in) prečnika ravni cilj; minimalni prečnik osovine 50,8 mm.

Pakovanje i isporuka

• Kompletan Bently Nevada PROXPAC XL komplet isporučuje se u jednoj zaštitnoj kutiji.
• Uključuje sklop sonde, kućište, sav hardver i uputstva za instalaciju.
• Ukupna težina za slanje je približno 1,44 kg (3,2 lb).
• Šaljemo širom sveta koristeći ekspresne kurire FedEx, UPS i DHL sa potpunim praćenjem.

Često postavljana pitanja (FAQ)

Koja je glavna prednost PROXPAC kompleta u odnosu na kupovinu delova pojedinačno?

• PROXPAC XL komplet pruža prethodno projektovani, usklađeni sistem. On obezbeđuje kompatibilnost između sonde, kućišta i dimenzija rastojanja, eliminiše potrebu za nabavkom više delova i uključuje sve potrebne zaptivke i hardver za sigurnu, ekološki zaštićenu instalaciju.

Na šta se odnose "B dimenzija" i "C dimenzija"?

• Ovo su kritične mehaničke dimenzije. B dimenzija (40mm) je rastojanje od površine montaže. C dimenzija (138mm) označava koliko vrh sonde izlazi iz kućišta, određujući njenu konačnu poziciju u odnosu na cilj.

Da li kućište zahteva zasebnu vezu za uzemljenje?

• Da, komplet uključuje rukavac i ploču za uzemljenje od nerđajućeg čelika. Ispravno uzemljenje kućišta je neophodno za električnu bezbednost i optimalnu zaštitu signala, naročito u opasnim područjima.

Mogu li koristiti ovaj komplet u opasnoj (klasifikovanoj) lokaciji?

• Ova specifična konfiguracija (16) uključuje sondu bez odobrenja nadležnih agencija. Za opasna područja, morate naručiti PROXPAC komplet sa opcijom odobrene sonde (npr. kod '05' za CSA/ATEX). Uvek proverite da li kod odobrenja odgovara klasifikaciji vašeg područja.

Kako je sonda zaštićena unutar kućišta?

• Sonda je montirana unutar rukava od nerđajućeg čelika. Izuzetno mekani ćelijski silikon za izolaciju vibracija je amortizuje, štiteći osetljiva merenja od spoljašnjih vibracija koje se prenose kroz kućište i strukturu montaže.
