Opis

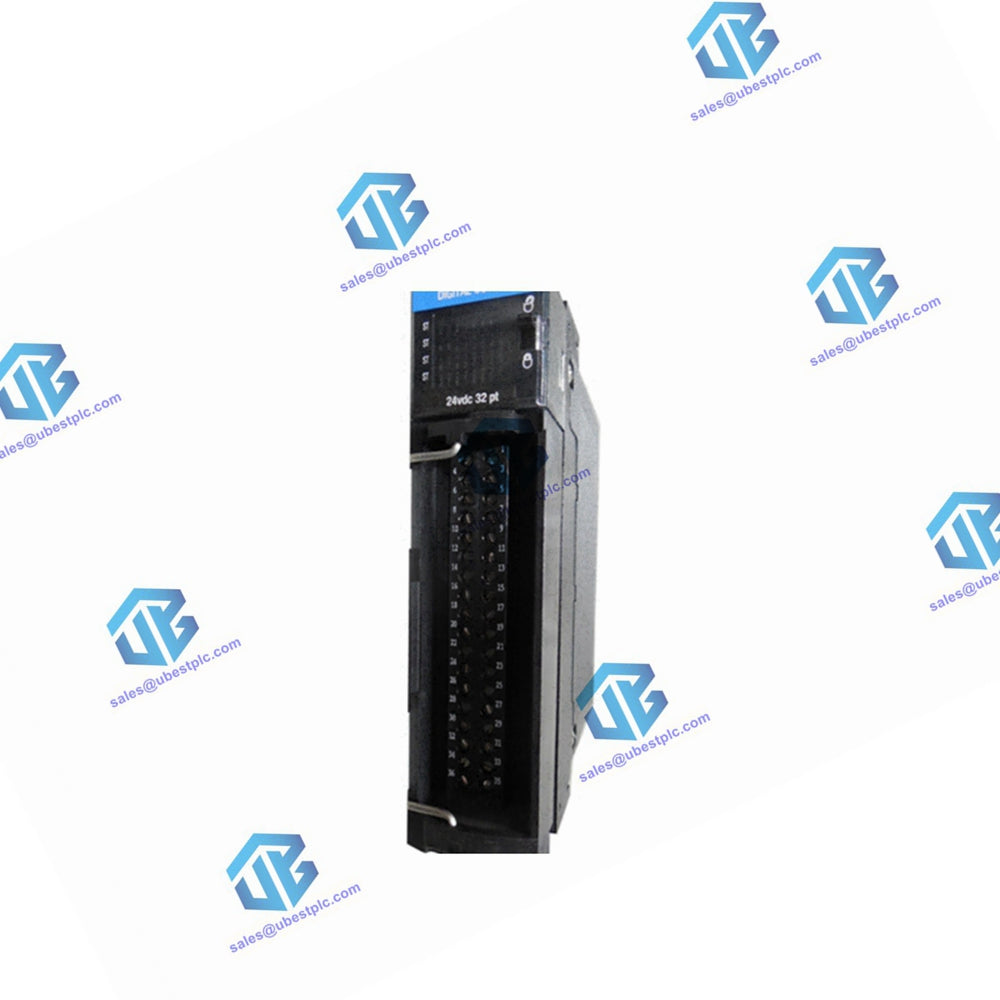

24 VDC, 32-tačkovni modul diskretnog izlaza je dizajniran za pouzdan rad u industrijskim automatizacionim sistemima. Nudi konfiguraciju izlaza velike gustine sa 32 izlaza, organizovana u grupe od 16 tačaka po zajedničkom priključku, i obezbeđuje robusnu i efikasnu kontrolu za različite izlazne uređaje.

Karakteristike

• Veliki kapacitet izlaza: Podržava 32 diskretna izlaza, podeljena u 16 tačaka po zajedničkom priključku, idealno za složene potrebe automatizacije.
• Širok opseg izlaznog napona: Radi u opsegu od 10-31,2 VDC na 50°C sa linearnim smanjenjem, obezbeđujući fleksibilnost i pouzdanost u različitim uslovima.
• Konfigurisiva stanja greške i programskog režima: Omogućava podešavanje stanja greške i stanja programskog režima na Zadrži poslednje stanje, UKLJUČENO ili ISKLJUČENO za svaku tačku, pružajući unapređenu kontrolu i bezbednost.

Tehničke specifikacije

• Broj izlaza: 32 (16 tačaka/zajednički priključak)
• Opseg izlaznog napona:
  • 10-31,2 VDC @ 50°C (linearno smanjenje)
  • 10-28 VDC @ 60°C
• Nominalna struja izlaza:
  • Po tački: maksimalno 0,5A @ 50°C (linearno smanjenje), maksimalno 0,35A @ 60°C
  • Po modulu: maksimalno 16A @ 50°C (linearno smanjenje), maksimalno 10A @ 60°C
• Struja udara: 1A tokom 10ms svaki put, ponovljivo na svakih 2s @ 60°C
• Vreme paljenja svetla: cilj 100 µsek, maksimalno 150 µsek
• Minimalno opterećenje strujom u uključenom stanju: 3,0 mA po izlazu
• Maksimalni pad napona u uključenom stanju:
  • 1 VDC @ nominalnoj struji po tački
  • 3 VDC za IEC 1131-2
• Maksimalna struja curenja u isključenom stanju:
  • 0,5 mA po tački
  • 1 mA po tački za IEC 1131-2 za izlaz od 0,25 A

Konfigurisiva podešavanja

• Stanja greške po tački: Konfigurisiva na Zadrži poslednje stanje, UKLJUČENO ili ISKLJUČENO (podrazumevano ISKLJUČENO)
• Stanja u programskom režimu po tački: Konfigurisiva na Zadrži poslednje stanje, UKLJUČENO ili ISKLJUČENO (podrazumevano ISKLJUČENO)

Zaštita i bezbednost

• Osigurači: Nije zaštićeno. Preporučuje se korišćenje osigurača IFM za zaštitu izlaza.
• Zaštita od obrnute polariteta: Nema. Nepravilno ožičenje može oštetiti izlaze.

Vreme kašnjenja izlaza

• Od isključenog do uključenog: maksimalno 1,0 ms
• Od uključenog do isključenog: maksimalno 1,0 ms

Rasipanje snage

• Maksimalno rasipanje snage: 6,1 W

Struja na leđnoj ploči

• Referenca: Pogledajte podatke o potrošnji modula, strana 46.

Izolacioni napon

• Grupa prema grupi: 100% testirano na 2546V DC tokom 1 sekunde (maksimalni kontinuirani napon između grupa 250V AC)
• Korisnik prema sistemu: 100% testirano na 2546V DC tokom 1 sekunde

Priključak

• Terminal blokovi: TC-TBCH, terminal blok sa 36 pozicija
