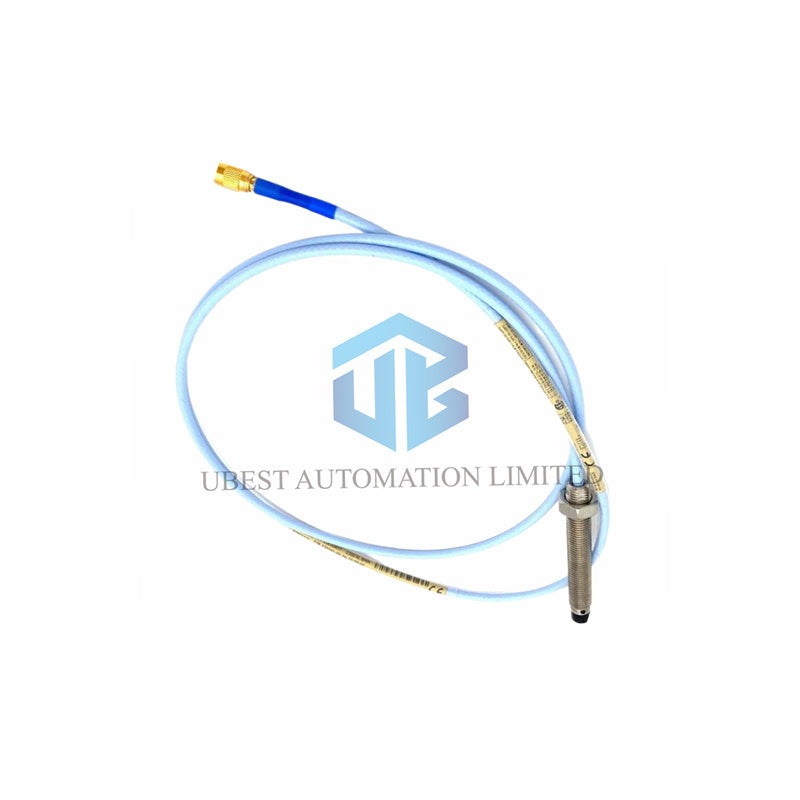

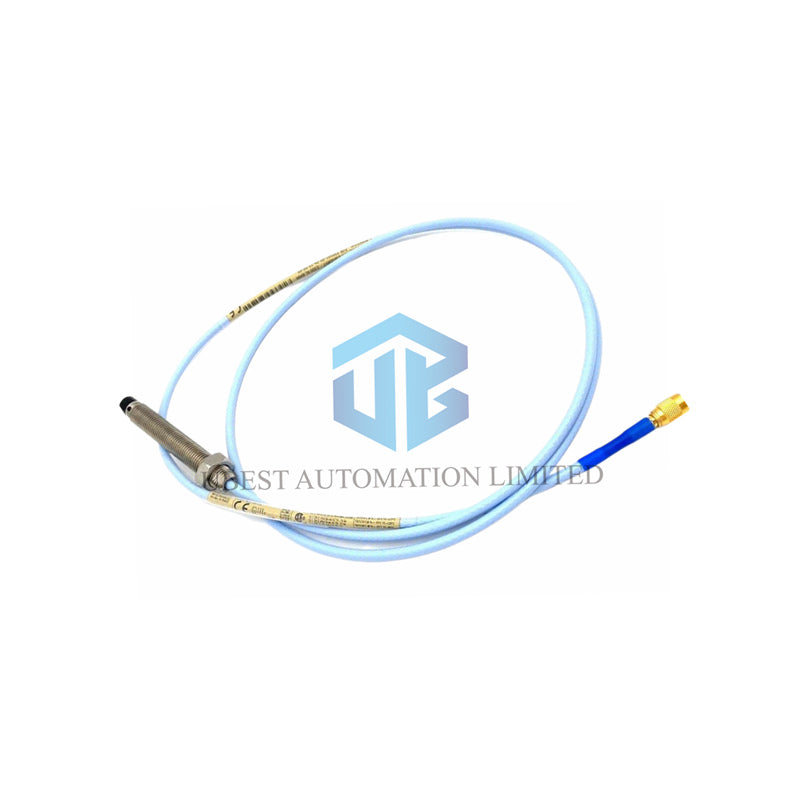

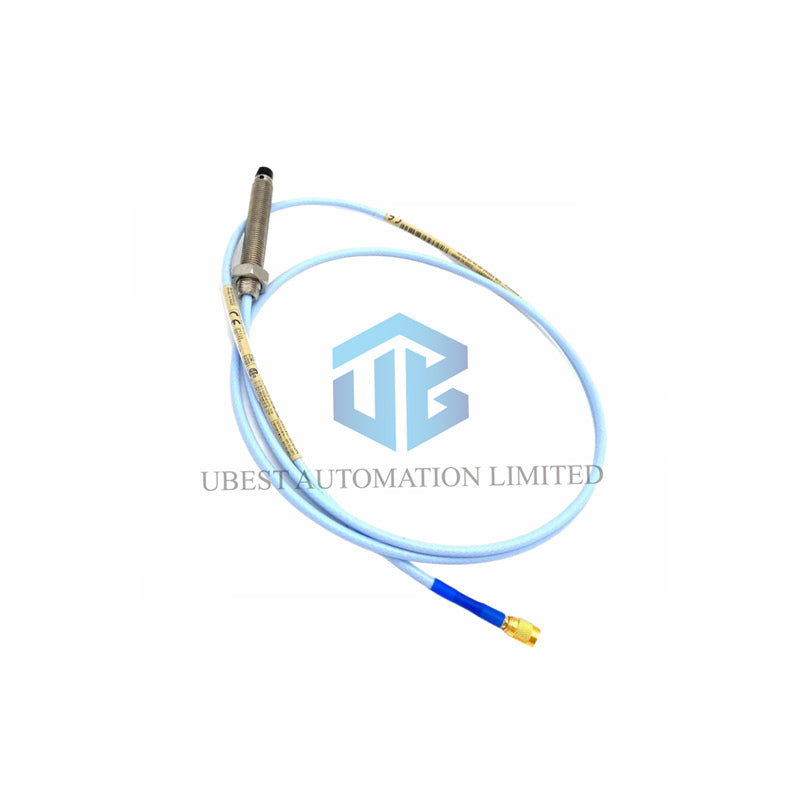

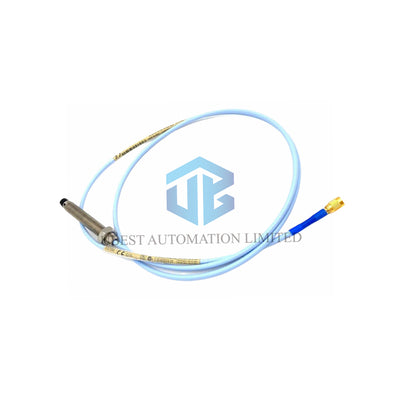

Pregled sonde za merenje približavanja Bently Nevada 330101-29-52-10-02-00

Inženjeri su projektovali sondu Bently Nevada 330101-29-52-10-02-00 za kontinuirano praćenje vibracija i položaja vratila u industrijskim mašinama. Ovaj robusni senzor na principu vrtložnih struja pruža precizna očitavanja pomeranja u zahtevnim termičkim i mehaničkim uslovima na lokaciji.

Struktura informacija u obliku piramide:

• Osnovni identitet: Vrhunski industrijski senzor za merenje položaja vratila bez kontakta.
• Mehanička konstrukcija:
  • Robusni vrh od PPS materijala sa patentiranom TipLoc sigurnosnom strukturom za zaključavanje.
  • Kućište sa navojem od nerđajućeg čelika sa CableLoc dizajnom za zadržavanje od 330 N.
  • Integrisani minijaturni koaksijalni ClickLoc konektor bez spoljnog zaštitnog oklopa.
• Mogućnosti performansi:
  • Širok linearan merni opseg sa preciznim naponskim faktorima skaliranja.
  • Širok opseg radnih temperatura u okruženju i opcije unutrašnjeg zaptivanja fluida.

Identifikacija proizvoda i raščlamba modela

• Model: 330101-29-52-10-02-00
• Serija: Bently Nevada 3300 XL 8 mm sistem
• Proizvođač: Ubest Automation Limited
• Struktura šifre za naručivanje:
  • 330101 — 3300 XL sonda od 8 mm sa navojem 3/8-24 UNF
  • 29 — Nezavijena dužina kućišta: 2,9 inča
  • 52 — Ukupna dužina kućišta: 5,2 inča
  • 10 — Ukupna dužina: 1,0 metar (3,3 stope)
  • 02 — Minijaturni koaksijalni ClickLoc konektor, standardni kabl
  • 00 — Opcija odobrenja agencije: Nije potrebna

Sažetak

• Sonda za merenje približavanja Bently Nevada 330101-29-52-10-02-00 pruža pouzdane signale dinamičkih vibracija i statičkog položaja za kritičnu rotirajuću opremu.
• Njegov robusni vrh od livenog PPS-a i kućište od nerđajućeg čelika otporni su na ekstremna mehanička naprezanja, termičko širenje i agresivne radne fluide.

Tehničke specifikacije

• Brend: Bently Nevada
• Broj modela: 330101-29-52-10-02-00
• Merни опсег: Linearan opseg od 2,0 mm (80 mil) počev od zazora od 0,25 mm (10 mil)
• Osetljivost (ISF): 7,87 V/mm (200 mV/mil) ±5% za standardne sisteme sa dinamičkim poljem od 1 metra
• Linearnost (DSL): Manje od ±0,025 mm (±1 mil) odstupanja u standardnom termičkom opsegu
• Podešavanje zazora cilja: nominalno prednaponsko podešavanje od -9 Vdc pri rastojanju od približno 1,27 mm (50 mils)
• Otpor: Otpor između centralnog i spoljnog provodnika iznosi 7,59 ± 0,50 oma po metru
• Kapacitivnost: Kapacitivnost kabla obično iznosi 69,9 pF po metru dužine
• Temperaturni opseg: Standardna sonda neprekidno radi u ambijentalnim uslovima od -52°C do +177°C
• Otpornost na uticaje sredine: Vrh senzora podnosi relativnu vlažnost od 93%, uz promenu faktora skale manju od 3%
• Nazivni pritisak kućišta: Viton O-prsten zaptiva diferencijalni pritisak između oblikovanog vrha i kućišta od nerđajućeg čelika

Smernice za instalaciju

• Čvrsto postavite kućište senzora u narezni otvor 3/8-24 UNF koristeći odgovarajući ručni alat.
• Zategnite standardno kućište sonde do 11,2 N•m (100 in•lbf) radi bezbednog i pouzdanog uvrtanja navoja.
• Ograničite početni moment uvrtanja navoja na 7,5 N•m (66 in•lbf) tokom početnog podešavanja položaja.
• Održavajte ukupnu dubinu uvrtanja navoja ispod maksimalnog konstruktivnog ograničenja od 0,563 inča.
• Povežite kabl sonde dužine 1,0 metra direktno sa odgovarajućim produžnim kablovima pomoću minijaturnih ClickLoc konektora.
• Sprovedite terensko ožičenje pomoću oklopljenog trožilnog kabla maksimalne dužine 305 metara.

Sadržaj pakovanja i isporuka

• Jedan sklop Bently Nevada 3300 XL 8 mm blizinske sonde
• Integrisani standardni koaksijalni kabl dužine 1,0 metra sa ClickLoc konektorom
• Zaštitna kapa konektora za bezbedno skladištenje i rukovanje
• Brze opcije međunarodne ekspresne dostave putem servisnih mreža FedEx, UPS i DHL

Često postavljana pitanja

• Koje podešavanje zazora tehničari treba da koriste za praćenje radijalnih vibracija?
  Podesite nominalni napon zazora na -9 Vdc, što odgovara fizičkom rastojanju od približno 1,27 mm (50 mils).
• Kako fizička konstrukcija sprečava curenje tečnosti unutar kabla?
  Inženjeri navode opcione FluidLoc konstrukcije kablova za sprečavanje migracije tečnosti kroz unutrašnje žile kabla.
• Koji prečnik kabla je najbolji za duge trase terenskog ožičenja?
  Izaberite oklopljeni trožilni kabl prečnika 0,2 do 1,5 mm2 (16 do 24 AWG) za pouzdan prenos signala.
