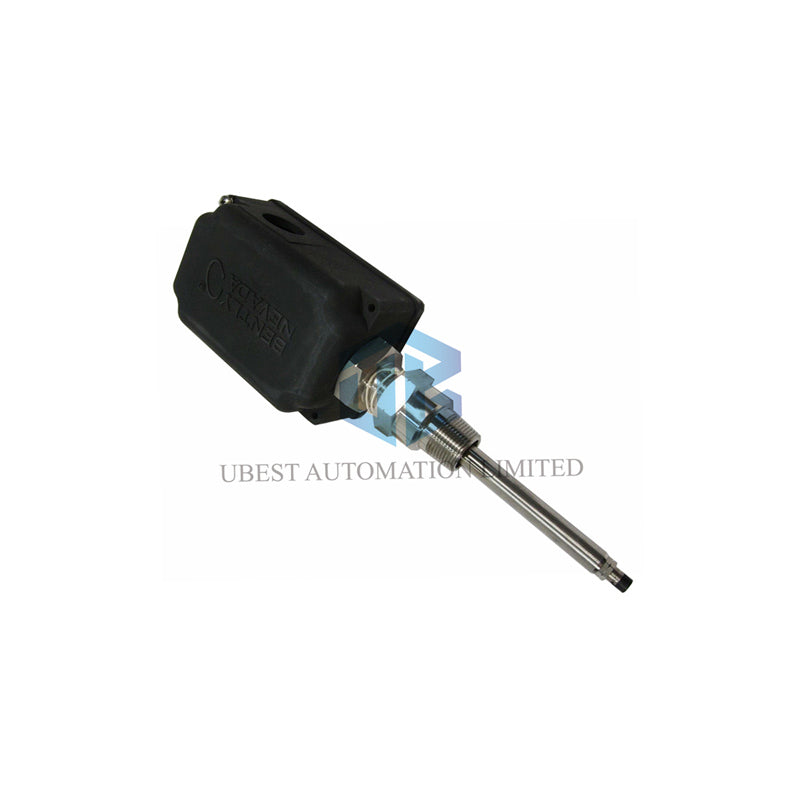

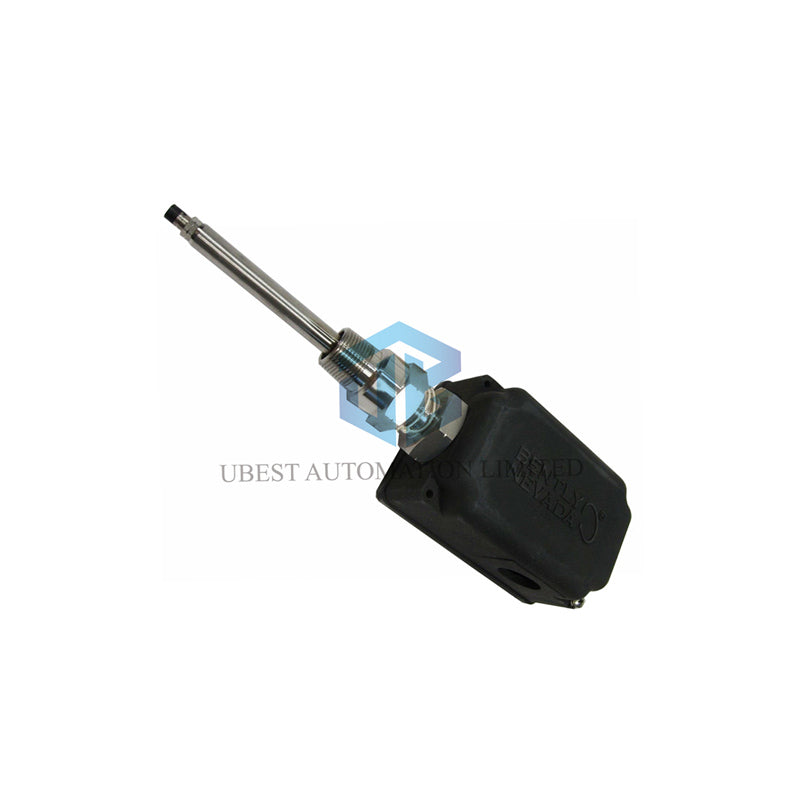

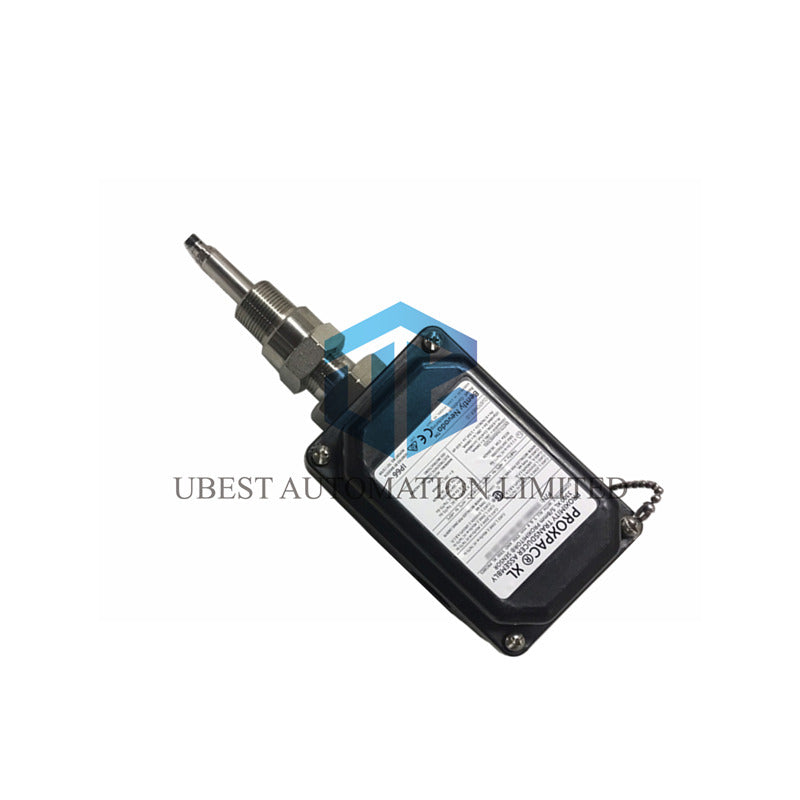

Bently Nevada PROXPAC XL Transduktor: Sklop senzora spreman za instalaciju

Ovo je Bently Nevada 330881-16-04-132-03-02, PROXPAC XL integrisani proximity transduktor. Kombinuje robusno kućište, 8mm sondu i sve potrebne priključke u jednu kompletnu jedinicu. 330881-16-04-132-03-02 je dizajniran za brzu i pouzdanu instalaciju u zahtevnim uslovima, pružajući direktno rešenje za praćenje vibracija i položaja.

Detaljan prikaz kompletnog modela sklopa

Broj dela 330881-16-04-132-03-02 detaljno opisuje svaki deo ove fabrički sastavljene jedinice:

• 330881Osnovni model za PROXPAC XL integrisani transduktor sistem.
• 16: Sonda i odobrenje: Sadrži 3300 XL 8 mm sondu (bez posebnih odobrenja agencija).
• 04: Adapter za odstojanje (dimenzija B): 40 mm produžetak.
• 132: Prodor sonde (dimenzija C): Vrh sonde se pruža 132 mm u mašinu.
• 03: Komplet fitinga: Uključuje jedan M20 fiting i dva čepa.
• 02: Navoj za montažu: Skup ima navoj 3/4-14 NPT.

Tehničke specifikacije za industrijsku pouzdanost

• Porodica proizvoda: Bently Nevada PROXPAC XL.
• Puni broj dela: 330881-16-04-132-03-02.
• Ključna karakteristika: Potpuno sastavljen pretvarač sa kućištem i sondom.
• Integrisana sonda: 3300 XL 8mm, kabl dužine 1 metar.
• Ocena zaštite: IP66 (zatvoreno za prašinu, zaštićeno od snažnih mlazova vode).
• Opseg merenja: Linearni opseg od 2,0 mm (80 mils).
• Izlazni signal: -1 do -17 Vdc.
• Osetljivost (faktor skale): 7,87 V/mm ±5% (200 mV/mil).
• Preporučeni razmak: Podešen na 1,27 mm (50 mils) za radijalne vibracije.
• Frekventni odziv: 0 do 10 kHz.
• Napajanje: Zahteva -17,5 Vdc do -26 Vdc.
• Radna temperatura: -51°C do +177°C (sonda).
• Materijal kućišta: UV-otporni, provodni PPS termoplast.
• Mehanička čvrstoća: Izdržava udarce od 4 džula i podržava silu veću od 205 lbs.
• Moment zatezanja pri montaži: Matica za pričvršćivanje: 29,5 N·m (260 in·lb).
• Ukupna težina: Približno 1,44 kg (3,2 lb).

Instalacija i podešavanje sistema

Ova jedinica je spremna za trenutnu instalaciju. Montirajte je koristeći 3/4-14 NPT navoj. Odstojanje od 40mm i prodor sonde od 132mm su unapred podešeni za pravilno pozicioniranje. Povežite kabl integrisane sonde direktno sa 3300 XL Proximitorom. Nije potrebna posebna montaža ili poravnavanje sonde, što značajno štedi vreme instalacije.

Ekološki i sigurnosni rejting

Kućište ima BASEEFA-verifikovani IP66 rejting za izvrsnu zaštitu od prodora. Provodljivo plastično kućište je dizajnirano za sigurnu upotrebu u područjima gde je elektrostatki pražnjenje problem.

Informacije o pakovanju i garanciji

• Jedan (1) Bently Nevada 330881-16-04-132-03-02 PROXPAC XL sklop transduktora.
• Uključene armature: Jedna M20 armatura, dva čepa.

Ovaj kompletan sklop zaštićen je standardnom garancijom od 12 meseci.

Globalne usluge isporuke

Isporuku vršimo širom sveta putem FedEx, UPS i DHL. Detalji za praćenje se dostavljaju po slanju.

Često postavljana pitanja (FAQ)

Koja je glavna prednost PROXPAC XL sklopa?

Štedi vreme i obezbeđuje tačnost. Sonda je preporavnata i fiksirana unutar kućišta u fabrici. Instalirate jednu kompletnu jedinicu umesto tri odvojena dela (kućište, adapter, sonda).

Šta znače "Dimenzija B" i "Dimenzija C"?

Dimenzija B (40mm) je dužina odstojanja od površine za montažu. Dimenzija C (132mm) označava koliko vrh sonde izlazi izvan rukava kućišta. Ovo su ključni parametri za pravilno postavljanje sonde.

Mogu li zameniti sondu unutar kućišta ako otkaže?

Ne. PROXPAC XL je zapečaćena, neodrživa jedinica. Sonda i kućište su sastavljeni i testirani kao jedna celina. Ako sonda otkaže, ceo sklop mora biti zamenjen.

Koju vrstu kablovske veze koristi?

Integrisana sonda ima kabl dužine 1 metar koji se završava zlatom presvučenim ClickLoc konektorom. Ovo se direktno povezuje sa Bently Nevada Proximitorom ili sa produžnim kablom.

Da li je ovaj sklop pogodan za opasne zone?

Ovaj specifični model (-16) uključuje sondu bez posebnih odobrenja agencija kao što su ATEX ili IECEx. Za sertifikovanu upotrebu u opasnim zonama, morate izabrati PROXPAC model sa drugačijim kodom opcije sonde/odobrenja.
