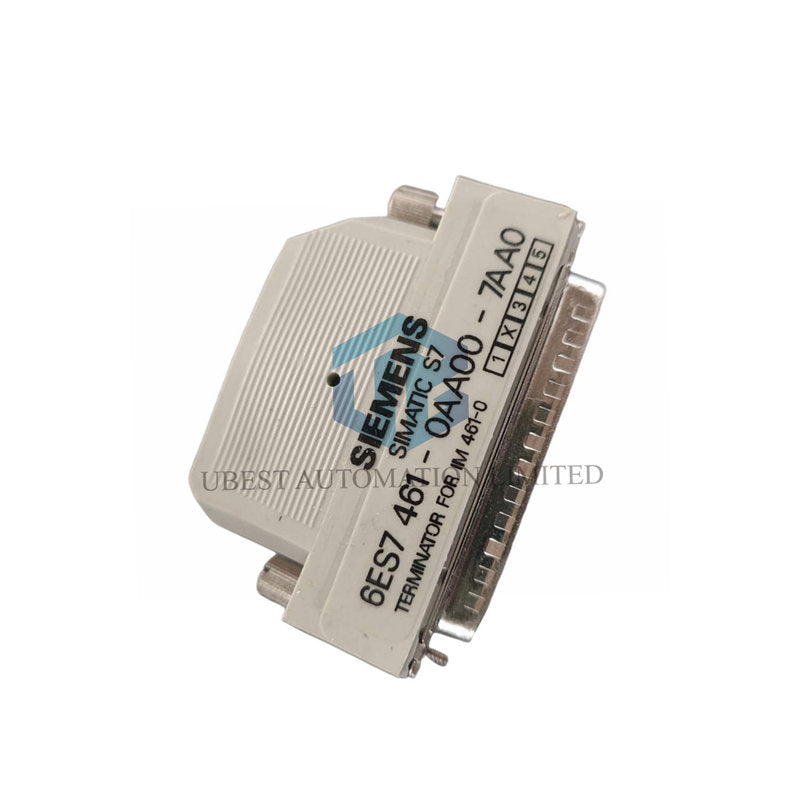

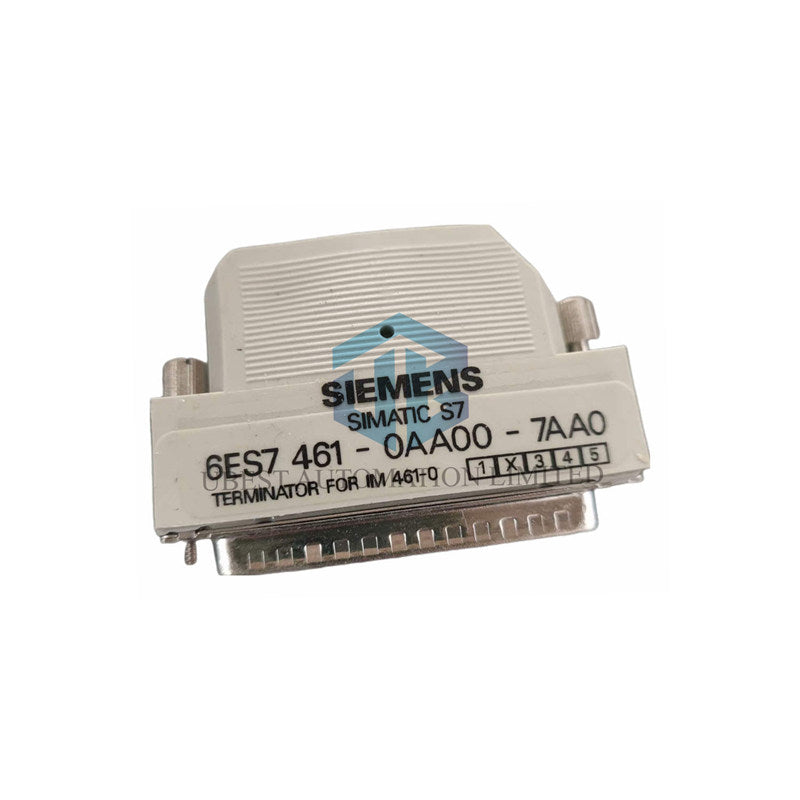

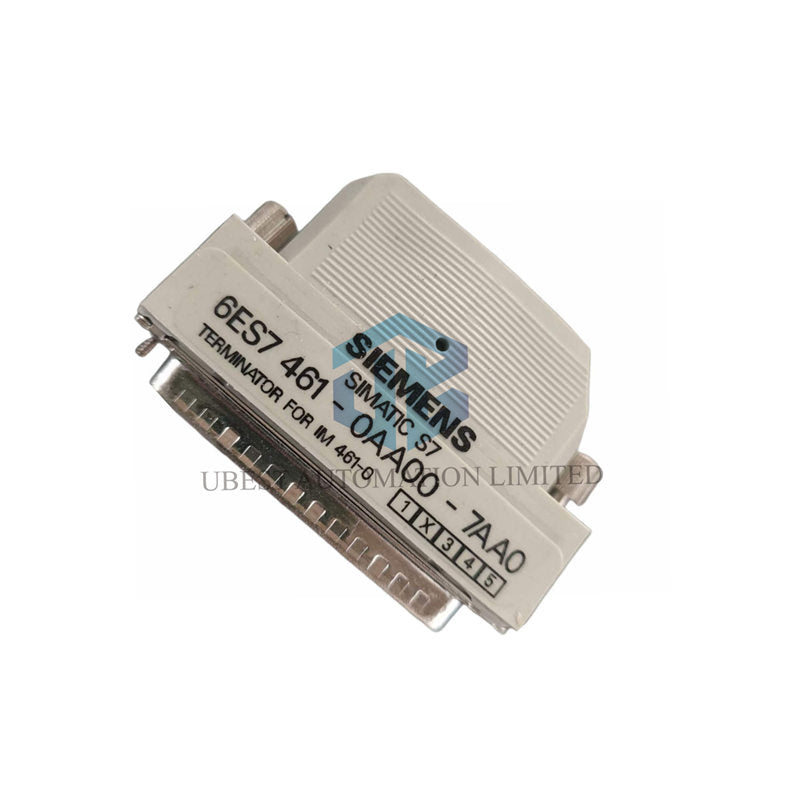

Siemens 6ES7461-0AA00-7AA0: Osnovni završni konektor za S7-400 ekspanziju

Ispravno kompletirajte vašu S7-400 daljinsku instalaciju ormara. Siemens 6ES7461-0AA00-7AA0 je jednostavan, ali ključni dodatak. Ovaj završni konektor se montira na IM 461-0 prijemni interfejs modul u ekspanzionom ormaru. On obezbeđuje pravilno električno završavanje sabirničkih signala, što je od suštinskog značaja za stabilnu i pouzdanu komunikaciju između ormara.

Specifikacije proizvoda i detalji

• Model proizvoda: Siemens 6ES7461-0AA00-7AA0.
• Tip proizvoda: Završni konektor (dodatak).
• Kompatibilnost: Dizajniran posebno za upotrebu sa IM 461-0 prijemnim interfejs modulom.
• Glavni sistem: Deo porodice SIMATIC S7-400 automatizacije.
• Težina: Lagan, oko 80 grama.
• Instalacija: Direktno se priključuje na IM 461-0 modul; nije potreban alat za povezivanje.

Napomene za instalaciju i upotrebu

• Obavezna upotreba: Mora biti instaliran na IM 461-0 modulu u poslednjem ekspanzionom ormaru u seriji, ili na samostalnom ekspanzionom ormaru.
• Lokacija: Priključuje se u prednji ili bočni konektorski slot namenjen za završavanje na IM 461-0.
• Ne koristiti sa: Ovaj specifični model je samo za IM 461-0. Drugi interfejs moduli (kao IM 461-1, -3, -4) zahtevaju svoje specifične završne konektore.

Pakovanje i informacije o naručivanju

• Ovaj dodatak se isporučuje kao jedan završni konektor.
• Automatski ga uključujemo uz nove IM 461-0 module ili se može naručiti zasebno kao rezervni deo.
• Dostupna je međunarodna dostava preko FedEx, UPS i DHL za brzu isporuku.

Često postavljana pitanja za sistem integratore

• Šta se dešava ako zaboravim da instaliram završni konektor?
  Bez njega, sabirnički signali nisu pravilno završeni, što dovodi do refleksije signala. To može izazvati nasumične greške u komunikaciji, kvarove ulaza/izlaza ili potpuni gubitak veze sa ekspanzionim ormarom.
• Da li mi treba jedan za svaki IM 461-0 modul u lancu?
  Ne. Potreban vam je samo jedan završni konektor za poslednji IM 461-0 modul na kraju sabirničkog lanca. Srednji ormari u seriji ga ne koriste.
• Da li je to samo fizički čep ili sadrži elektroniku?
  Sadrži pasivne otpornike koji obezbeđuju pravilnu impedansu završetka za sabirničke linije. To je jednostavna, ali električno neophodna komponenta.
• Mogu li koristiti žicu ili otpornik umesto ovog zvaničnog dela?Toplo ne preporučujemo. Korišćenje nepravilne vrednosti ili metode završetka može oštetiti interfejs module ili dovesti do trajne nestabilnosti sistema. Uvek koristite propisani Siemens dodatak.
• Kako da prepoznam da li moj IM 461 modul treba ovaj specifični konektor?
  Proverite broj narudžbine na vašem IM 461 modulu. Ako se završava sa "-0" (npr. IM 461-0), potreban vam je ovaj 6ES7461-0AA00-7AA0 završni konektor. Druge varijante kao IM 461-3 koriste drugačiji terminator.
