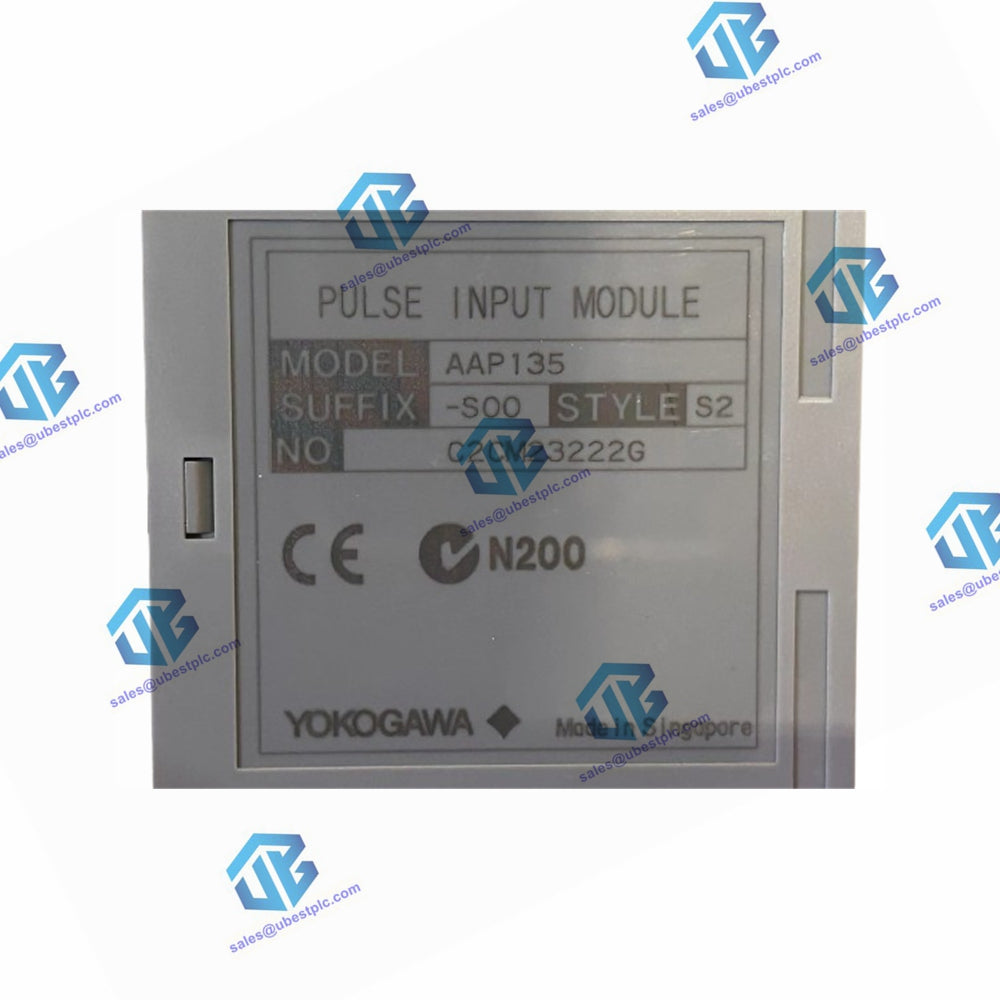

Yokogawa AAP135 je napredni modul za ulaz impulsa dizajniran za industrijske primene, sposoban da prima različite vrste signala i obezbeđuje izolaciju između kanala i od sistema. Podržava dvostruke redundantne konfiguracije za povećanu pouzdanost.

Specifikacije:

• Model: AAP135
• Broj ulaznih kanala: 8 izolovanih kanala

Tipovi ulaznih signala:

• 2-žični tip: Kontakt UKLJUČENO/ISKLJUČENO, napon impuls, strujni impuls (može napajati predajnik)
• 3-žični tip: Naponski impuls sa napajanjem

Ulazna frekvencija: 0 do 10 kHz

Izolacija:

• Između ulaza i sistema: 500 V AC, 1 minut
• Između kanala: 500 V AC, 1 minut

Minimalna širina ulaznog impulsa: 40 µs

Nivoi ulaznog signala:

• Kontaktni ulaz:
  • Otvoreno: ≥ 100 kΩ
  • Zatvoreno: ≤ 200 Ω
• Kapacitet kontakta:
  • Napajanje 12 V DC: 15 V DC, 15 mA ili više
  • Napajanje 24 V DC: 30 V DC, 30 mA ili više
• Ulaz naponskog/strujnog impulsa:
  • VH (visok nivo): 3 do 24 V DC
  • VL (nizak nivo): -1 do 8 V DC
  • VH-VL (amplituda): ≥ 3 V
  • Otpornost izvora signala: ≤ 1 kΩ
• Otpornost šanta: Izborna (nema/200/500/1000 Ω)

Ostale karakteristike:

• Otpornost povlačenja: 68 kΩ (12 V DC ili 24 V DC)
• Filter: Opcioni filter za eliminaciju šuma
• Period ažuriranja podataka: 2 ms

Napajanje predajnika:

• Izbor između 24 V DC i 12 V DC
• Ograničene vrednosti: ±10%, 12 V DC: 40 mA, 24 V DC: 30 mA

Maksimalna potrošnja struje: 300 mA (5 V DC), 400 mA (24 V DC)

Težina: 0,3 kg

Spoljašnje veze: Terminal sa steznim priključkom, KS kabl, MIL konektorski kabl

Kodovi sufiksa:

• -S: Standardni tip
• -5: Bez zaštite od eksplozije
• -E: Zaštita od eksplozije
• -0: Osnovni tip
• -3: Uključuje ISA Standard G3 opciju i temperaturni opseg od -20 do 70 °C

Kodovi opcija:

• /13A00: Adapter interfejsa KS kabla [Model: ATI3A-00]
• /K4A00: Adapter interfejsa KS kabla [Model: ATK4A-00]
• /13S00: Terminal blok sa steznim priključkom za impuls [Model: ATI3S-00]
• /13S10: Terminal blok sa steznim priključkom za impuls sa prigušivačem prenapona [Model: ATI3S-10]
• /13D00: Dupli terminal blok sa steznim priključkom za impuls [Model: ATI3D-00]
• /13D10: Dupli terminal blok sa steznim priključkom za impuls sa prigušivačem prenapona [Model: ATI3D-10]
