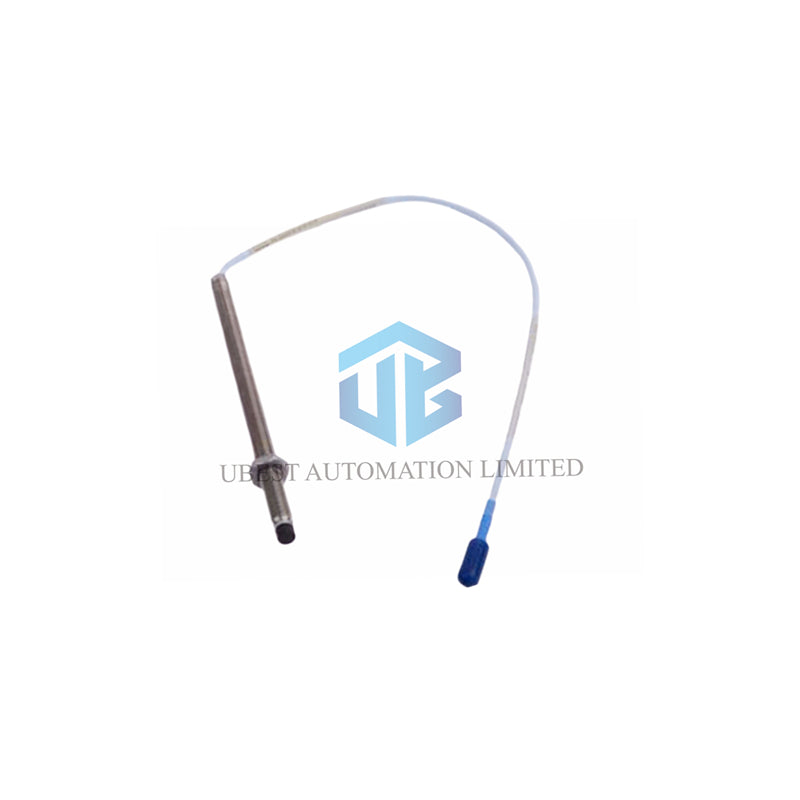

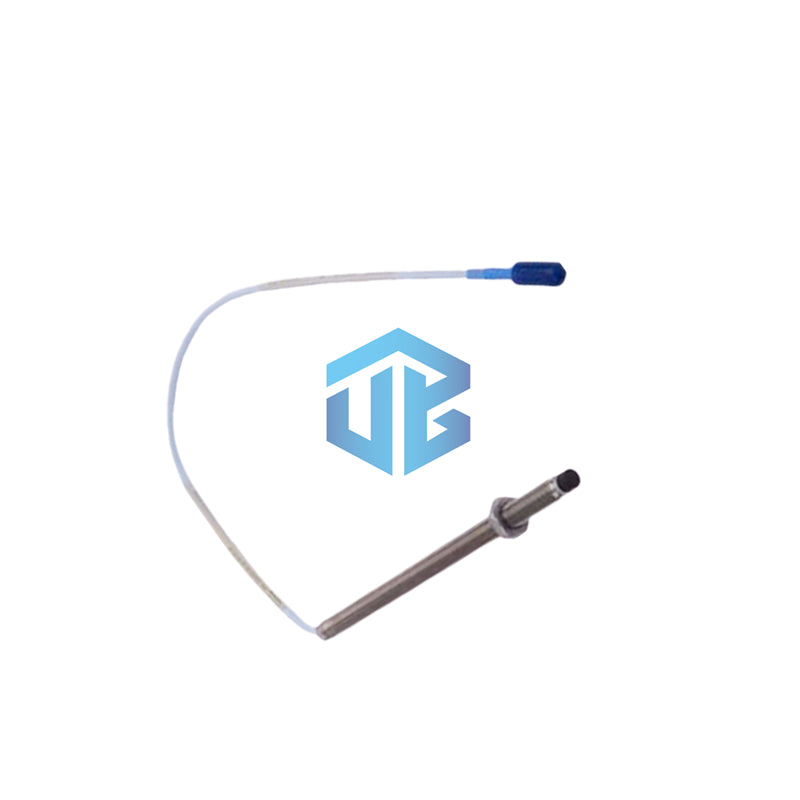

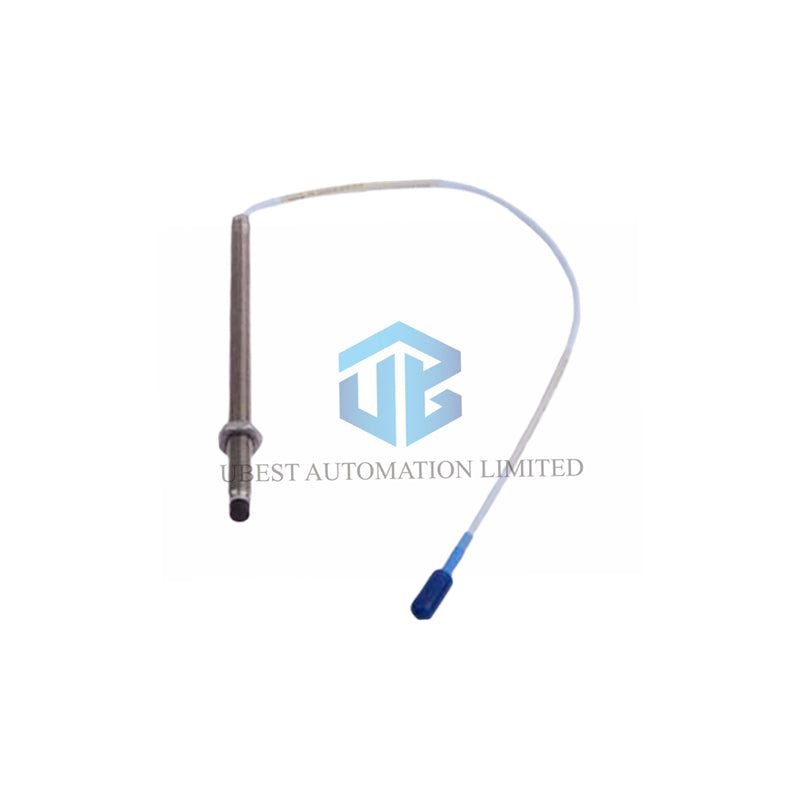

Ürün Tanıtımı: Bently Nevada 3300 NSv Yakınlık Sensörleri

Temel Teknik Özellikler

• Marka: Bently Nevada
• Model ve Tam Ek:
  330903 - 17 - 19 - 05 - 02 - 00
  • 330903: 3300 NSv Sensör, M8X1 diş, zırh yok
  • -17-: Dişsiz Uzunluk = 170 mm
  • -19: Kasa Toplam Uzunluğu = 190 mm
  • -05: Toplam Kablo Uzunluğu = 0.5 metre
  • -02: Minyatür koaksiyel ClickLoc konnektör
  • -00: Kurum onayı gerekmiyor
• Ölçüm Aralığı: Hedeften 0.25 ila 1.75 mm arasında 1.5 mm (60 mil) doğrusal aralık.
• Duyarlılık (ISF): 7.87 V/mm (200 mV/mil) +%12.5/- %20 tolerans ile.
• Doğrusallık (DSL): En iyi uyum çizgisinden sapma ±0.06 mm (±2.3 mil) altında.
• Frekans Tepkisi: 0 ila 10 kHz (+0, -3 dB tipik) ve 305 m'ye kadar saha kablolaması ile.
• Önerilen Boşluk Ayarı: En iyi performans için 1.0 mm (40 mil).
• Sensör DC Direnci: Standart 0.5 m sensör uzunluğu için 4.0 Ω ± 0.5 Ω.

Çevresel ve Fiziksel Dayanıklılık

• Çalışma Sıcaklığı: -52°C ila +177°C (-62°F ila +351°F) aşırı koşullarda güvenilir çalışma için.
• Sensör Ucu Malzemesi: Kimyasal dayanıklı Polifenilen Sülfür (PPS).
• Sensör Kasa Malzemesi: Dayanıklı AISI 304 Paslanmaz Çelik, M8x1 dişli.
• Kablo Türü: FEP yalıtımlı 75 Ω koaksiyel kablo.
• Minimum Bükülme Yarıçapı: Kurulum sırasında kablo zararını önlemek için 25.4 mm (1.0 inç).

Kurulum Kılavuzu

• Hedef Boyutu: Minimum 8.9 mm çap; doğru ölçek faktörü için 13 mm çap önerilir.
• Tork Ayarları: Sensörü parmakla sıkın; maksimum kasa torku 7.3 N•m (65 in•lb).
• Diş Geçişi: Güvenli montaj için maksimum 12 mm.
• Saha Kablolaması: 3 iletkenli korumalı üçlü kablo (0.2-1.5 mm²) kullanın. İzleme için maksimum uzunluk 305 m.

Uyumluluk ve Sistem Entegrasyonu

• 3300 NSv Sensörler, standart 3300 XL NSv Yakınlık Sensörleri ile çalışır.
• Eski 3300 RAM sensörleri ile mekanik ve elektriksel olarak değiştirilebilir.
• NSv sensörler, proses kompresör uygulamaları için üstün kimyasal dayanıklılık sunar.
• Uzatma kablosu direnci: Merkez iletken 0.220 Ω/m, Kalkan 0.066 Ω/m.

Sıkça Sorulan Sorular (SSS)

• NSv sensörün RAM sensöre göre başlıca avantajı nedir? NSv, daha zorlu ortamlar için artırılmış kimyasal dayanıklılık sağlar.
• Bu sensörü mevcut 3300 sistemimle kullanabilir miyim? Evet, 330903 modeli tam elektriksel ve mekanik uyumluluk sunar.
• Çıkış sinyali nedir? Sensör, doğrusal aralığında yaklaşık -1 ila -13 Vdc sinyal verir.
• Doğru model ekini nasıl seçerim? Makine tasarımınıza göre uzunluk, konnektör ve onay seçeneklerini belirleyin.
