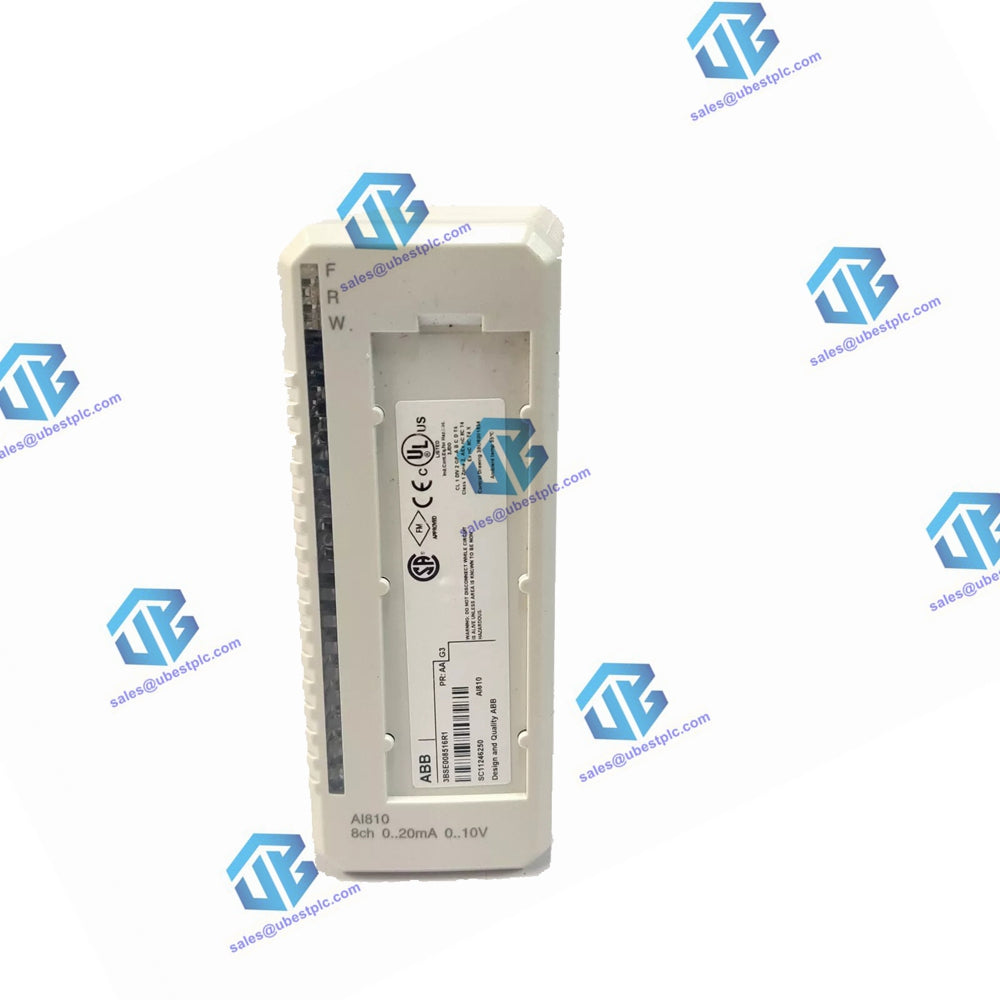

Özellikler ve Avantajlar

• 0...20 mA, 4...20 mA, 0...10 V veya 2...10 V d.c., tek uçlu tek kutuplu 8 kanal
• Topraktan izole edilmiş 8 kanallı 1 grup
• 12-bit çözünürlük
• Giriş şönt dirençleri PTC direnç ile 30 V’a kadar korunur
• Analog girişler ZP veya +24 V’ye kısa devre korumalıdır
• Giriş HART iletişimini destekler.

Genel Bilgi

• Makale numarası: 3BSE008516R1
• Tip: Analog Giriş
• Sinyal spesifikasyonu: 0..20mA, 4..20mA, 0..10V, 2..10V
• Kanal sayısı: 8
• Sinyal tipi: Tek kutuplu tek uçlu
• Mekanik: S800

Detaylı Veri

• Çözünürlük: 12 bit
• Giriş empedansı: 290 kΩ (voltaj girişi), 230 - 275 kΩ (akım girişi)
• İzolasyon: Topraktan grup halinde izole
• Alt/üst aralık: -%5 / +%15
• Hata: Maks. %0.1
• Sıcaklık kayması: Voltaj: Tipik 70 ppm/°C Maks. 100 ppm/°C; Akım: Tipik 50 ppm/°C Maks. 80 ppm/°C
• Giriş filtresi (yükselme süresi 0-90%): 140 ms
• Güncelleme döngü süresi: 8 ms
• Akım sınırlama: Verici gücü MTU tarafından akım sınırlı olabilir
• Maksimum saha kablo uzunluğu: 600 metre (656 yard)
• Maksimum giriş voltajı (zararsız): 30 V d.c.
• NMRR, 50Hz, 60Hz: > 40 dB
• Nominal yalıtım voltajı: 50 V
• Diyalektirik test voltajı: 500 V a.c.
• Güç dağılımı: 1.5 W
• Akım tüketimi:
  • +5 V Modulebus: 70 mA
  • +24 V Modulebus: 40 mA
  • +24 V harici: 0

Teşhis

• Ön LED’ler: F(ault), R(un), W(arning)
• Denetim: Dahili güç kaynağı
• Denetim durum göstergesi: Modül Hatası, Modül Uyarısı, Kanal hatası

Çevre ve Sertifikasyon

• CE işareti: Evet
• Elektrik güvenliği: EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
• Tehlikeli Alan: C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2
• Deniz sertifikası: ABS, BV, DNV, LR
• Çalışma sıcaklığı: 0 ila +55 °C (+32 ila +131 °F), onaylar +5 ila +55 °C için verilir
• Depolama sıcaklığı: -40 ila +70 °C (-40 ila +158 °F)
• Kirlilik derecesi: Derece 2, IEC 60664-1
• Korozyon koruması: ISA-S71.04: G3
• Bağıl nem: %5 ila %95, yoğuşmasız
• Maksimum ortam sıcaklığı: 55 °C (131 °F), kompakt MTU için dikey montajda 40 °C (104 °F)
• Koruma sınıfı: IEC 60529’a göre IP20
• Mekanik çalışma koşulları: IEC/EN 61131-2
• EMC: EN 61000-6-4, EN 61000-6-2
• Aşırı gerilim kategorileri: IEC/EN 60664-1, EN 50178
• Ekipman sınıfı: IEC 61140’a göre Sınıf I; (toprak korumalı)
• RoHS uyumluluğu: DİREKTİF/2011/65/EU (EN 50581:2012)
• WEEE uyumluluğu: DİREKTİF/2012/19/EU

Uyumluluk

• MTU TU810, TU812, TU814, TU818, TU830, TU833, TU835, TU838, TU850 ile kullanılır
• Anahtar kodu: AE

Boyutlar

• Genişlik: 45 mm (1.77”)
• Derinlik: 102 mm (4.01”), konektör dahil 111 mm (4.37”)
• Yükseklik: 119 mm (4.7”)
• Ağırlık: 0.2 kg (0.44 lbs.)
