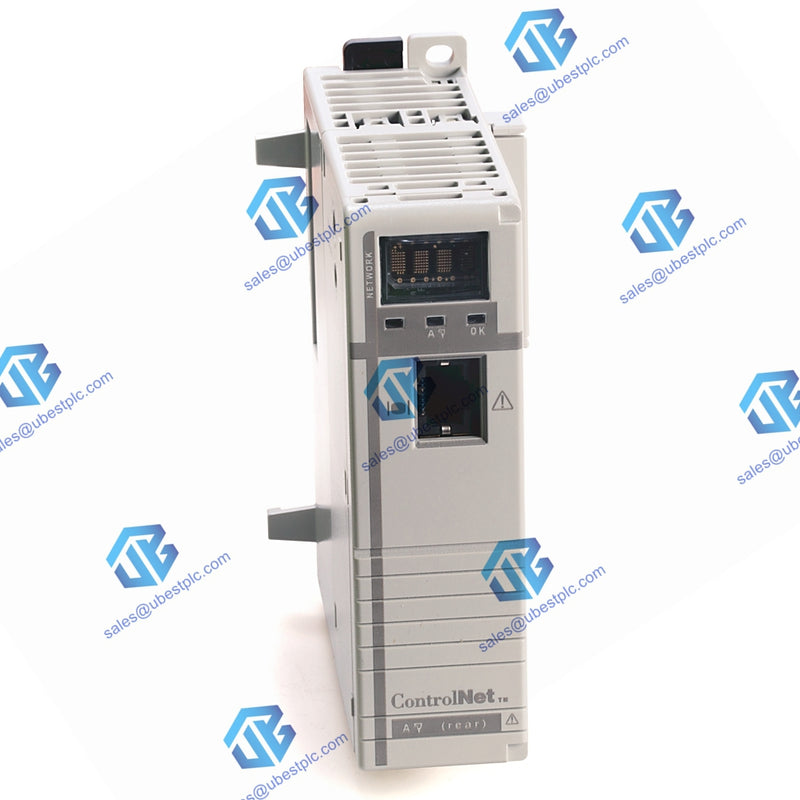

CompactLogix SERCOS Arayüz Modülü - 1768-M04SE

Güç ve Bağlantılar:

• Arka Panel Akımı: 969 mA @ 5,2V DC
• Bağlantılar: 3

Boyutlar:

• Metrik (YxGxD):
  • Genel: 132,015 x 56,68 x 105,1 mm
  • Tırnaklarla birlikte takılır: 132,015 x 34,5 x 105,1 mm
  • Tırnaksız takılır: 118 x 34,5 x 105,1 mm
• İmparatorluk (YxGxD):
  • Genel: 5,2 x 2,23 x 4,14 inç
  • Tırnaklarla birlikte takılır: 5,2 x 1,36 x 4,14 inç.
  • Tırnaklar olmadan takılır: 4,65 x 1,36 x 4,14 inç.

Fiber Optik Özellikler:

• Bükülme Yarıçapı:
  • Plastik kablo (kılıfsız): 25 mm
  • Plastik kablo (standart kılıf): 25 mm
  • Plastik kablo (naylon kılıf): 40 mm
  • Cam kablo: 30 mm
• zayıflama:
  • Plastik kablo: 140 dB/km @ 650 nm
  • Cam kablo: 6,0 dB/km @ 820 nm
• Kaplama Çapı:
  • Plastik kablo: 1000 µm @ 60 µm
  • Cam kablo: 230 µm @ 10 µm
• Konektör: F-SMA vidalı tip
• Çalışma sıcaklığı:
  • Plastik kablo: 0…65°C
  • Cam kablo: -20…85°C
• İletim Aralığı:
  • Plastik kablo: 1…32 m
  • Cam kablo: 1…200 m

Ek özellikler:

• Montaj Vidası Torku: M4 veya #8 vidalarla 1,16 Nm (10 lb-inç)
• Modül Başına Maksimum Eksen: 4 sürücü + 2 yardımcı geri besleme ekseni
• Güç Dağılımı: 5,04 W
• Güç Kaynağı Mesafe Derecesi: Güç kaynağından en fazla 2 yuva uzakta tutun
• SERCOS Sınıfı: Sınıf B (Konum veya Hız)
• SERCOS Veri Hızı: 4 Milyon veya 8 Milyon
• SERCOS Çalışma Döngüsü:
  • 4M Veri Hızı:
    • 2 sürücüye kadar: 0,5 ms Döngü Süresi
    • 4 sürücüye kadar: 1 ms Döngü Süresi
  • 8M Veri Hızı:
    • 4 sürücüye kadar: 0,5 ms Döngü Süresi

Ağırlık:

• İmparatorluk: 7,11 oz
• Metrik: 0,20 kg

Kuzey Amerika Sıcaklık Kodu: T4A
