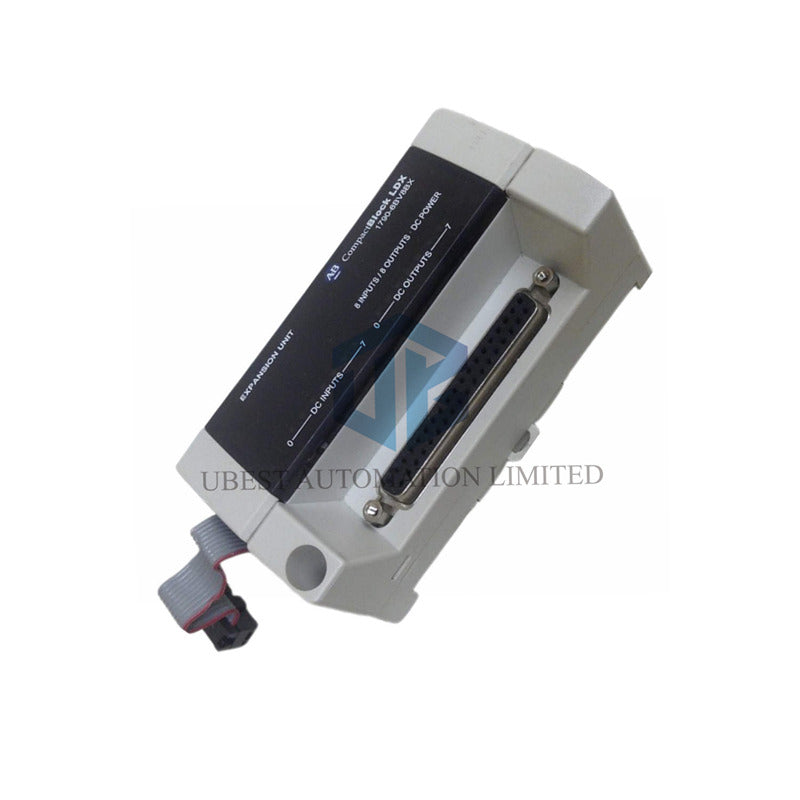

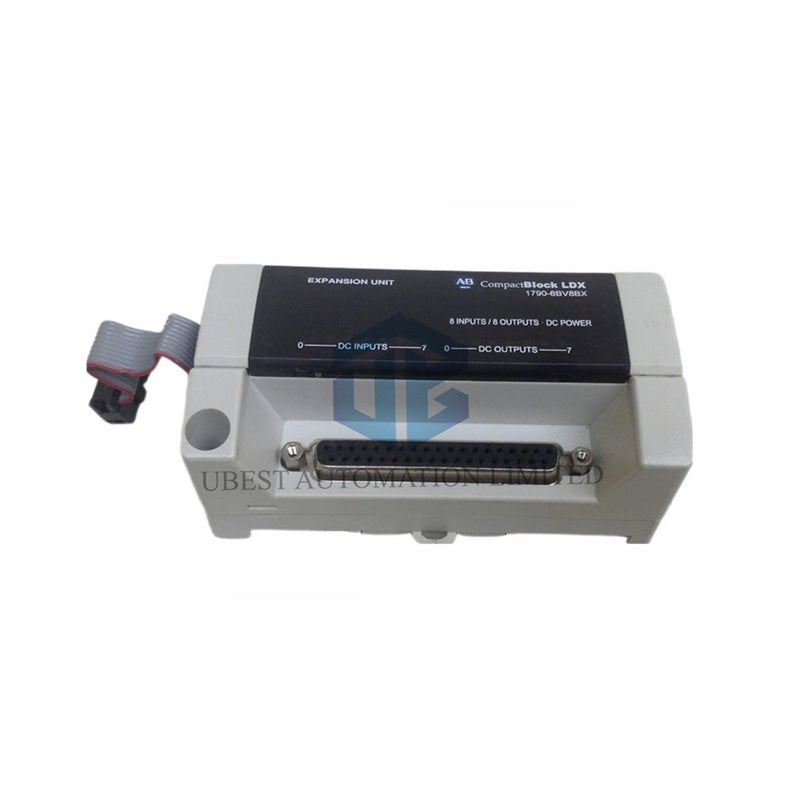

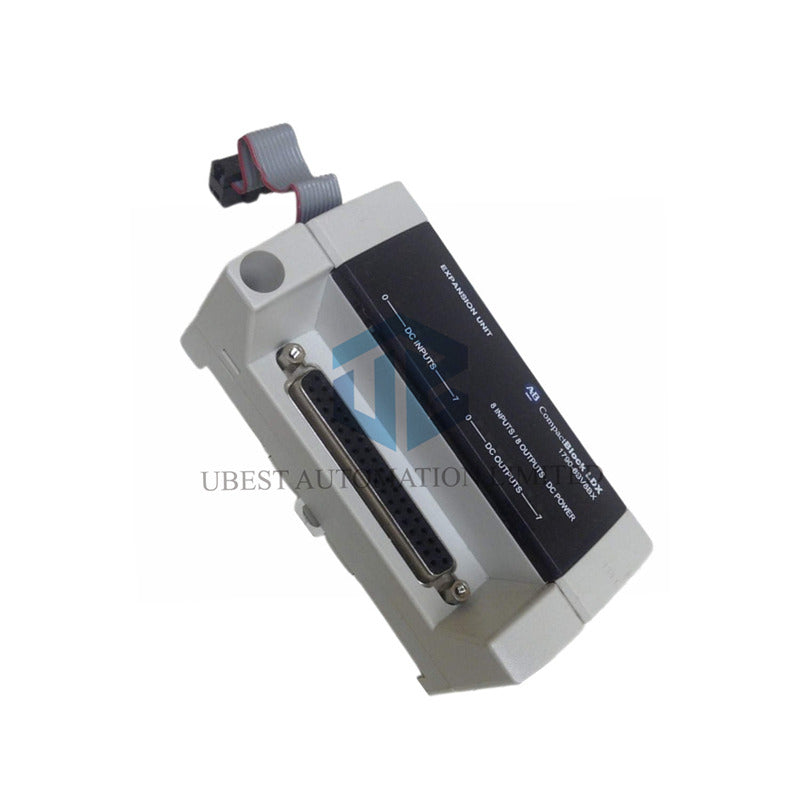

Allen-Bradley 1790-8BV8BX - DeviceNet için 8 Giriş/8 Çıkış Esnek G/Ç Modülü

Ağ G/Ç esnekliğinizi Allen-Bradley 1790-8BV8BX ile en üst düzeye çıkarın. Bu çok yönlü ArmorBlock modülü, DeviceNet sistemleri için 8 evrensel dijital giriş ve 8 kaynaklı dijital çıkışı tek bir kompakt ünitede birleştirir. Girişler, çeşitli saha sensörleriyle maksimum uyumluluk sağlamak için hem sinking (topraklama) hem de sourcing (kaynak) olarak kablolanabilir. Çıkışlar, aktüatörler için güvenilir kontrol sağlar. Makinenizdeki karma sinyal noktaları için mükemmel yer tasarrufu sağlayan çözümdür.

Modülün Öne Çıkan Özellikleri

• Çift İşlevli Tasarım: Girişler ve çıkışlar tek bir modülde, kompakt kontrol panelleri ve dağıtılmış G/Ç istasyonları için ideal.
• Kablolama Esnekliği: 8 giriş "evrensel"dir, yani donanım değişikliği olmadan hem PNP (kaynak) hem de NPN (topraklama) sensörlerle çalışır.
• Dayanıklı Çıkışlar: 8 kaynaklı çıkış, solenoidler, röleler ve göstergeleri doğrudan güvenilir şekilde sürmek için nokta başına 0.5A sağlar.
• Net Tanılama: 16 bağımsız yeşil LED ışık (8 giriş için, 8 çıkış için) her kanalın anlık görsel durumunu gösterir.

Tam Teknik Özellikler

Marka & Seri: Allen-Bradley ArmorBlock (1790 Serisi)

Tam Model Numarası: 1790-8BV8BX

Modül Tipi: 8 Kanallı Evrensel Giriş / 8 Kanallı Kaynaklı Çıkış Kombinasyon Modülü

Dijital Girişler: 8 nokta, Sinking veya Sourcing yapılandırılabilir (Evrensel)

Giriş Voltajı: 9.6V ila 28.8V DC (24V DC Nominal)

Giriş Akımı: 28.8V DC'de nokta başına maksimum 8 mA

Dijital Çıkışlar: 8 nokta, Kaynaklı (PNP)

Çıkış Değeri: Nokta başına 0.5 A, ortak grup başına toplam 4.0 A

Çıkış Voltajı: 10V ila 28.8V DC (24V DC Nominal)

Anahtarlama Hızı: Açma Gecikmesi: maksimum 0.5 ms, Kapama Gecikmesi: maksimum 1.0 ms

Saha Güç Kaynağı: 24V DC (10V - 28.8V aralığı)

İzolasyon: 1250V AC RMS (I/O saha tarafı ile dahili lojik arasında fotokuplör izolasyonu)

Kablolama: 37 pinli D-kabuk konnektör

Durum Göstergeleri: 16 Yeşil LED (8 Giriş durumu için, 8 Çıkış durumu için)

Kurulum ve Kablolama Kılavuzu

1790-8BV8BX modülünü standart bir DIN rayına monte edin. 24V DC saha gücünüzü bağlayın. Evrensel girişler için, PNP (kaynak) veya NPN (topraklama) yakınlık sensörünü doğrudan kablolayabilirsiniz - modül polariteyi otomatik olarak algılar. Kaynaklı çıkışlar için, yükünüzü (örneğin, pilot lambası) çıkış terminali ile DC ortak (-) arasına bağlayın. Tüm çıkışların toplam akımının 4.0 Amper sınırını aşmadığından emin olun.

Paket ve Garanti

İçindekiler: 1 x Allen-Bradley 1790-8BV8BX Kombinasyon G/Ç Modülü.

Garanti: Bu ürün 12 aylık güvenilir garanti ile gelir.

Hızlı Kargo Hizmeti

FedEx, UPS ve DHL kullanarak dünya çapında hızlı gönderim yapıyoruz.

Sıkça Sorulan Sorular (SSS)

"Evrensel giriş" ne anlama gelir?

Her giriş kanalının hem kaynak (PNP) hem de topraklama (NPN) sensör sinyalini kabul edebileceği anlamına gelir. Belirli bir modül sipariş etmenize veya donanımı değiştirmenize gerek yoktur; sensörünüzü kablolayın, çalışacaktır.

Tüm 16 noktayı (8 giriş, 8 çıkış) aynı anda kullanabilir miyim?

Evet, girişler ve çıkışlar tamamen bağımsız çalışır. Bu tek 1790-8BV8BX modülü ile 8 sensörü okuyabilir ve 8 aktüatörü aynı anda kontrol edebilirsiniz.

Kaynaklı ve topraklama çıkışları arasındaki fark nedir?

Kaynaklı çıkış (bu modülde olduğu gibi) yükü pozitif voltajla besler. Topraklama çıkışı yükü toprağa bağlar. Çıkış tipinizi yükünüzün kablolama gereksinimlerine göre eşleştirin.

Modül DeviceNet ağında nasıl yapılandırılır?

Modülün yan tarafındaki döner anahtarlarla benzersiz düğüm adresi (MAC ID) ve iletişim hızı (125K, 250K, 500K baud) ayarlanır. G/Ç veri eşlemesi genellikle ana tarayıcı yazılımınızda (örneğin RSNetWorx) yapılandırılır.

Girişler ve çıkışlar için ayrı güç kaynağı gerekli mi?

Evet, girişlere bağlı sensörleri ve çıkışlara bağlı yükleri beslemek için ayrı bir 24V DC saha güç kaynağı sağlamalısınız. DeviceNet bağlantısı yalnızca modülün dahili lojik gücünü sağlar.
