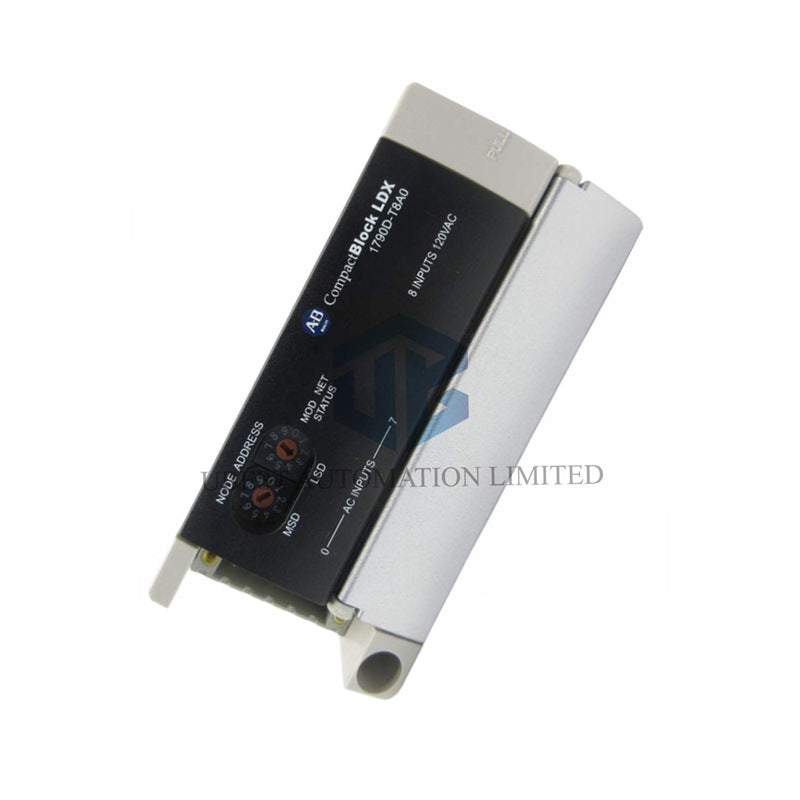

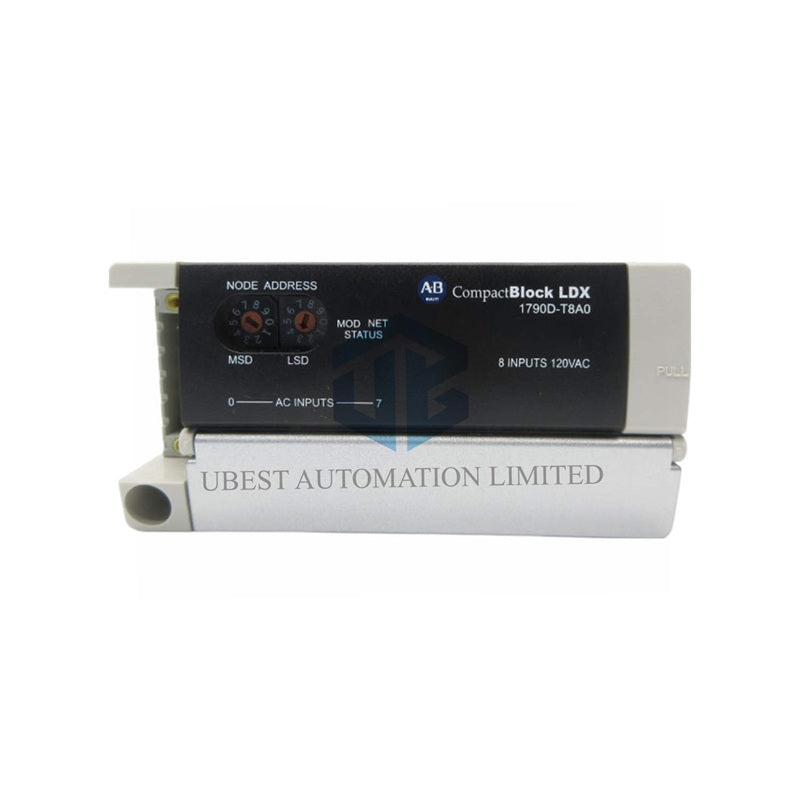

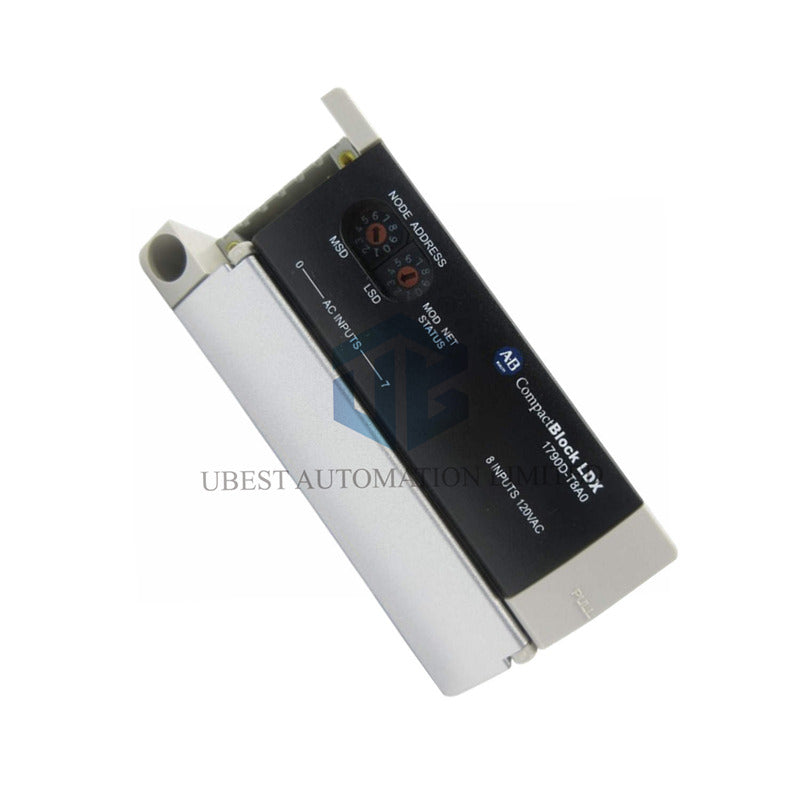

Allen-Bradley 1790D-T8A0 - 8 Kanallı 120V AC Giriş Modülü

Allen-Bradley 1790D-T8A0 ile endüstriyel güç sinyalleriyle doğrudan arayüz kurun. Bu özel ArmorBlock modülü, 110V AC devreleri için tasarlanmış 8 dijital giriş sağlar ve kontaktör yardımcıları, limit anahtarları ve seçici anahtarlar gibi hat gerilimi cihazlarını DeviceNet ağınızda doğrudan izlemenize olanak tanır. Dahili durum LED’leri ve sağlam izolasyon ile yüksek voltajlı saha cihazlarını düşük voltajlı kontrol ağlarına güvenle bağlar.

Temel Avantajlar

• Doğrudan Yüksek Voltaj Algılama: Ara röle veya voltaj dönüştürücüye gerek kalmadan 110V AC saha cihazlarına doğrudan bağlanır, kablolamayı basitleştirir ve pano alanından tasarruf sağlar.
• Sağlam ve Güvenli İzolasyon: 1250V AC fotokuplör izolasyonu ile DeviceNet ağınızı ve lojik devrelerinizi AC hatlarındaki yüksek voltaj geçici dalgalanmalardan ve gürültüden korur.
• Net Durum Göstergesi: Sekiz ayrı yeşil LED, her AC girişinin durumunu anında görsel olarak bildirir ve hızlı teşhis sağlar.
• Kolay Kurulum: Vida terminal bloğu, standart AC güç iletkenlerinin güvenli ve basit kablolamasına olanak tanır.

Tam Teknik Özellikler

Marka ve Seri: Allen-Bradley ArmorBlock (1790 Serisi)

Tam Model Numarası: 1790D-T8A0

Modül Tipi: 8 Noktalı 120V AC Dijital Giriş Modülü

Giriş Voltajı: 85V AC ila 132V AC (110V AC Nominal, 47-63 Hz)

Açık Devre Akımı: Maksimum 9 mA @ 132V AC

Giriş Empedansı: 18 kΩ

Anahtarlama Eşiği: AÇIK: >85V AC, KAPALI: <45V AC

Yanıt Süresi: Açma gecikmesi: 10 ms, Kapama gecikmesi: 30 ms

Durum Göstergeleri: 8 ayrı Yeşil LED (her giriş kanalı için bir adet)

Ortak Gruplar: Her ortak için 1 nokta (8 bağımsız ortak)

DeviceNet Lojik Gücü: 24V DC (11V ila 28.8V DC)

Dış AC Gücü: 110V AC, 60 Hz (85-132V AC, 47-63 Hz aralığı) – Giriş algılama devresini besler.

Elektriksel İzolasyon: 1250V AC RMS (AC Girişler ile dahili lojik arasında)

Kablolama Bağlantısı: Vida Terminal Bloğu (M3.0, maksimum tork 7 lb-in)

Önerilen Sigorta: 1 A, 250V, normal eriyen (her giriş devresi veya grup için)

Kablo Uyumluluğu: Bakır veya bakır kaplı alüminyum iletkenler.

Kurulum ve Kablolama Kılavuzu

1790D-T8A0 modülünü bir DIN rayına monte edin. Hem DeviceNet lojik için 24V DC hem de giriş devreleri için ayrı bir 110V AC beslemesi sağlayın. AC saha cihazınızı (örneğin, bir motor kontaktörünün normalde açık kontağı) AC sıcak hattı ve modülün giriş terminali ile seri olarak bağlayın. AC nötr/ortak hattını modülün ilgili ortak terminaline bağlayın. Her girişin bağımsız bir ortak terminali vardır, böylece farklı AC fazları veya kaynakları bağlanabilir. Koruma için her girişe seri olarak önerilen 1A sigortayı takın.

Paket ve Garanti

İçindekiler: 1 x Allen-Bradley 1790D-T8A0 120V AC Giriş Modülü terminal bloğu ile birlikte.

Garanti: Bu yüksek voltaj arayüz modülü, sağlam bir 12 aylık garanti ile desteklenmektedir.

Hızlı Kargo Hizmeti

Dünya çapında FedEx, UPS ve DHL ile hızlı gönderim yapıyoruz.

Sıkça Sorulan Sorular (SSS)

Bu modül 240V AC sinyallerle kullanılabilir mi?

Hayır. Maksimum giriş voltajı 132V AC’dir. 240V AC uygulanması modüle zarar verir. Daha yüksek voltajlar için, özel voltaj için tasarlanmış bir ara röle veya voltaj bölücü kullanın.

Yanıt süreleri neden DC giriş modüllerinden daha yavaştır?

AC giriş devresi, sinyalin varlığını algılamak için doğrultma ve filtreleme yapmalıdır, bu da doğal olarak daha fazla zaman alır. 10-30 ms yanıt süresi kontaktörler, anahtarlar ve diğer elektromekanik cihazların izlenmesi için tamamen yeterlidir.

Her giriş için nötr kablo gerekli midir?

Evet. Her girişin bağımsız bir ortak terminali olduğundan, izlediğiniz her AC devresi için dönüş yolu (nötr) modülün ilgili ortak terminaline bağlanmalıdır.

Farklı AC fazlarından girişleri karıştırabilir miyim?

Evet, çünkü her giriş fotokuplör ile bağımsız olarak izole edilmiştir ve kendi ortak terminaline sahiptir. Farklı fazlardaki cihazları izleyebilirsiniz, ancak her faz için doğru nötrün ilgili ortak terminale bağlandığından emin olmalısınız.

Dış 110V AC güç kaynağı ne için kullanılır?

Bu besleme, AC saha sinyalinin varlığını algılayan iç devreleri (örneğin fotokuplörün LED tarafı) besler. İzlediğiniz saha AC voltajından ayrı bir kaynaktır.
