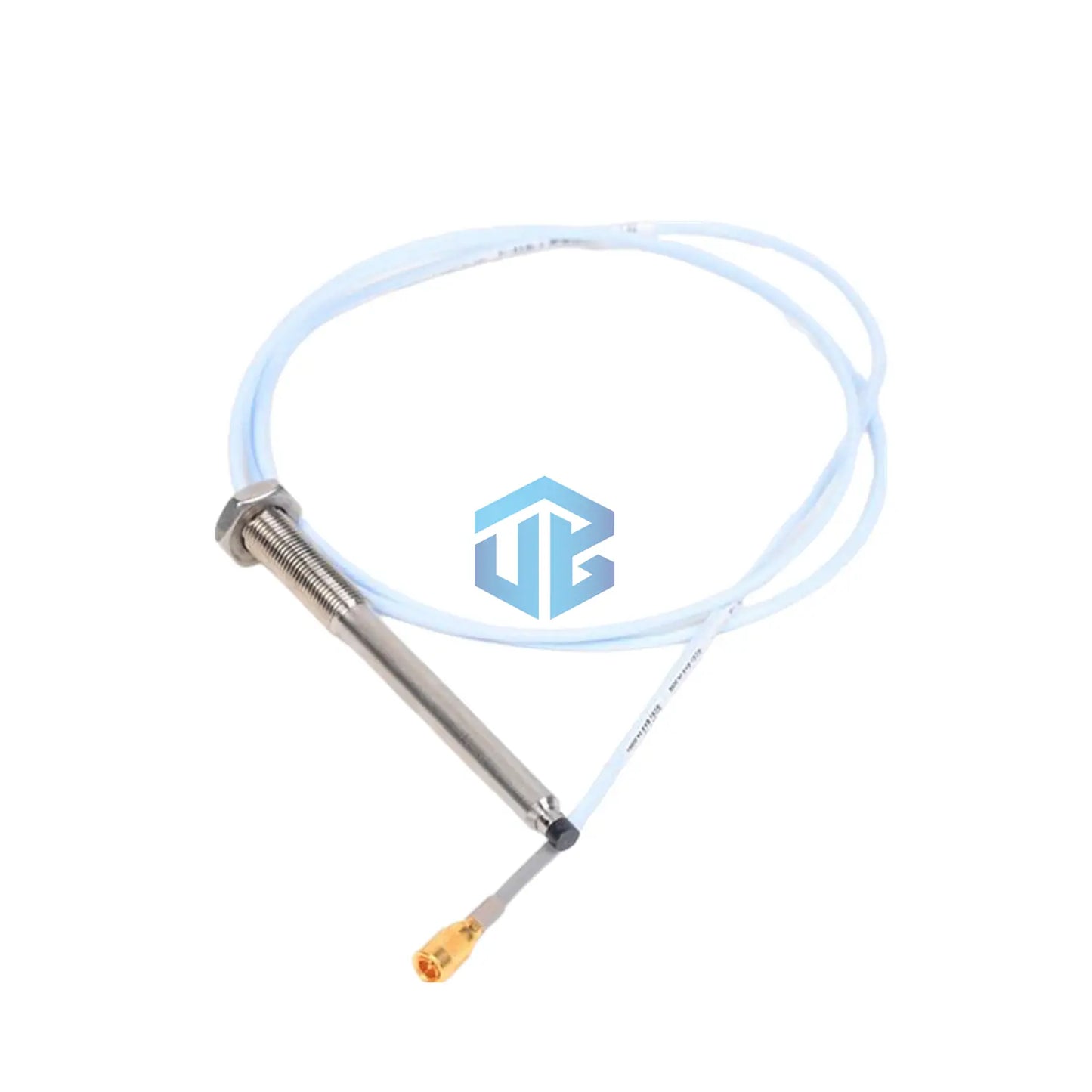

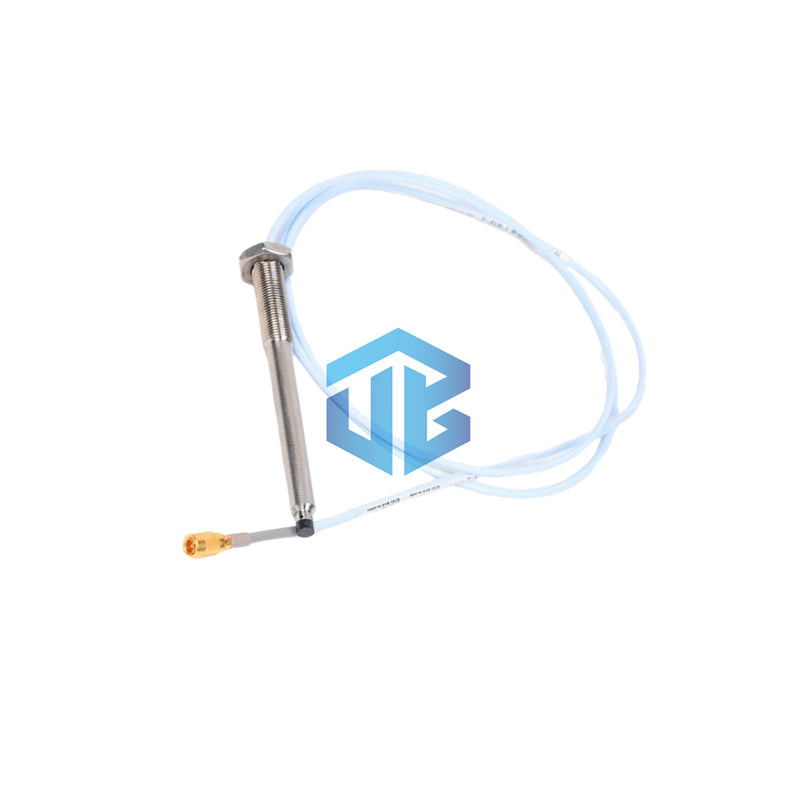

Bently Nevada 3300 NSv Yakınlık Sensörü: Proses Kompresörleri için Geliştirilmiş Kimyasal Dayanıklılık

Tam Parça Numarası Yapılandırması

• Marka ve Seri: Bently Nevada 3300 NSv
• Tam Ürün Numarası: 330905-05-05-05-02-05
  • Temel Model: 330905 (NSv Sensör, M10x1 Diş, Zırh Yok)
  • Dişsiz Uzunluk: 05 (50 mm)
  • Kasa Uzunluğu: 05 (50 mm)
  • Toplam Kablo Uzunluğu: 05 (0.5 metre / 20 inç)
  • Bağlantı Tipi: 02 (Minyatür Koaksiyel ClickLoc)
  • Onay Kurumu: 05 (Çoklu Onaylar)

Ana Performans Özellikleri

• Doğrusal Ölçüm Aralığı: Tam 1.5 mm (60 mil) doğrusal çalışma aralığı sağlar.
• Önerilen Boşluk Ayarı: En iyi performans için sensör boşluğunu 1.0 mm (40 mil) olarak ayarlayın.
• Artımlı Ölçek Faktörü: ±%12.5 değişim toleransı ile 7.87 V/mm (200 mV/mil) sağlar.
• Doğrusal Olmama Sapması: ±0.06 mm (±2.3 mil) DSL doğruluğunun altındadır.
• Frekans Tepkisi: 0 ila 10 kHz aralığını destekler, 305 m saha kablosu ile -3 dB azalma.
• Sensör DC Direnci: 0.5 metrelik kablo konfigürasyonunda 4.0 Ω ± 0.5 ölçülür.
• Gerekli Hedef Boyutu: Minimum 8.9 mm çap; kararlı ölçek faktörü için önerilen 13 mm.

Mekanik Montaj Kılavuzu

• Montaj Dişi: Uluslararası uyumluluk için metrik M10x1 diş kullanır.
• Dişe Girme Sınırı: Montaj deliğine maksimum 15 mm derinlikte dişe girme.
• Sensör Kasa Torku: Sadece parmak sıkılığı uygulanmalı; maksimum 0.56 N•m (5 inç-lb).
• Bağlantı Torku: ClickLoc bağlantı için önerilen 11.3 N•m (100 inç-lb).
• Minimum Bükülme Yarıçapı: Kablo ömrü için 25.4 mm (1.0 inç) bükülme yarıçapı korunmalıdır.

Çevresel Değerler

• Çalışma Sıcaklığı: -52°C ile +177°C (-62°F ile +351°F) arasında güvenilir çalışır.
• Depolama Sıcaklığı: Esnek stok yönetimi için aynı geniş aralıkta.
• Basma Contası: Viton O-ring tasarımı, uç ile kasa arasındaki basınç farkını sızdırmaz.
• Onay Kurumları: Çoklu uluslararası sertifikalara sahiptir (ek -05).

Saha Kablolama Özellikleri

• Kablo Kesiti: 0.2 ila 1.5 mm² (16 ila 24 AWG) saha kablolarını kabul eder.
• Kablo Türü: En iyi parazit koruması için üç iletkenli korumalı üçlü kablo kullanın.
• Maksimum Mesafe: Sensör ile izleme cihazı arasında 305 metreye (1000 feet) kadar kablo çekilebilir.
• Uzatma Kablosu: Merkez iletken direnci 0.220 Ω/m; kapasitans tipik olarak 69.9 pF/m.

Sıkça Sorulan Sorular

• 330905-05-05-05-02-05 modelinin doğrusal aralığı nedir?
  Bu Bently Nevada 330905-05-05-05-02-05 sensör 1.5 mm (60 mil) doğrusal ölçüm aralığı sunar.
• Bu sensör eski 3300 RAM sistemleriyle uyumlu mu?
  Evet, NSv sensör tüm 3300 RAM sensörleriyle mekanik ve elektriksel olarak uyumludur.
• Bu sensör hangi diş ölçüsünü kullanır?
  Metrik M10x1 diş kullanır ve maksimum 15 mm dişe girme derinliği vardır.
• Minimum hedef çapı nedir?
  Tutarlı ölçek faktörü performansı için 13 mm çapında hedef öneriyoruz.
