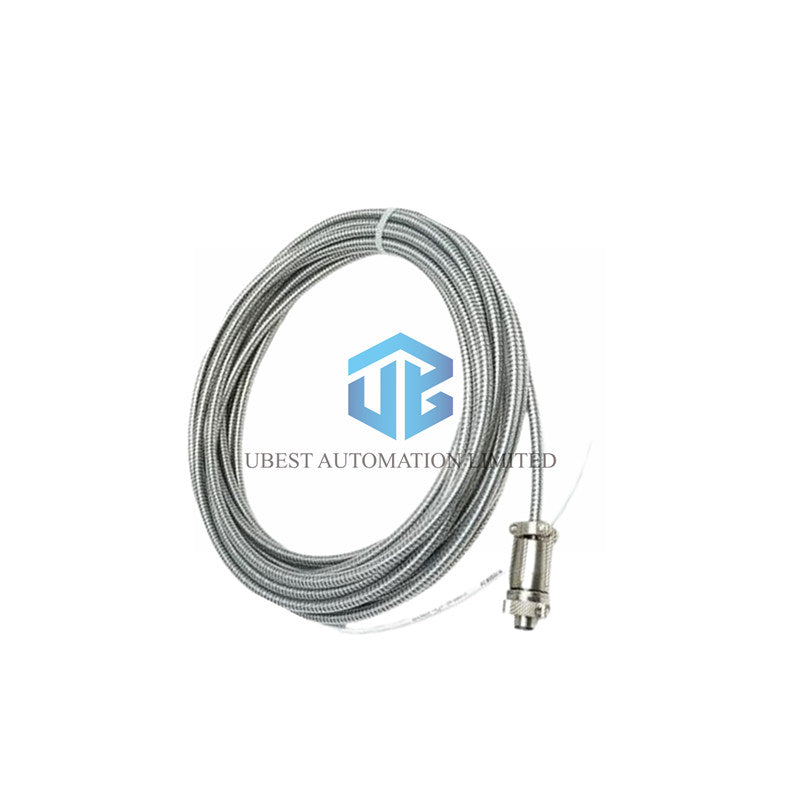

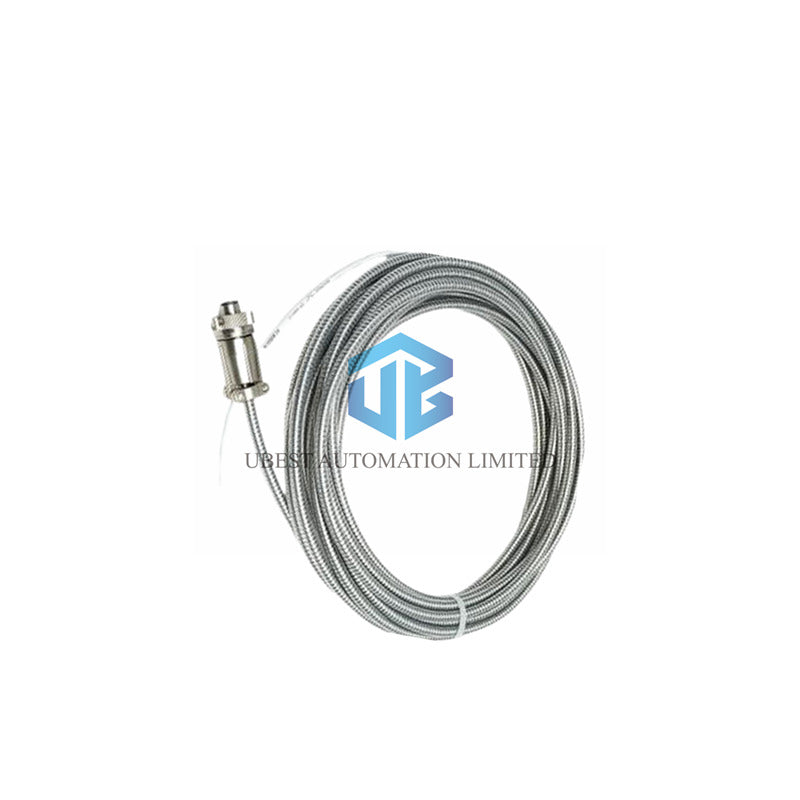

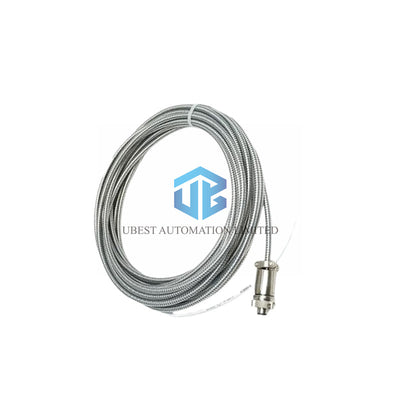

Bently Nevada 3300 NSv Yakınlık Sensörü - 330904-04-14-10-12-05

Teknik Özellikler

• Marka ve Model: Bently Nevada | 3300 NSv Yakınlık Sensörü
• Parça Numarası: 330904-04-14-10-12-05
• Tam Son Ek Yapılandırması:
  • 330904 = 3300 NSv Sensör, M8x1 diş, paslanmaz çelik zırh ile
  • -04 = 40 mm dişsiz uzunluk
  • -14 = 140 mm toplam gövde uzunluğu
  • 10 = 1.0 metre (39 inç) toplam sensör uzunluğu
  • 12 = Minyatür koaksiyel ClickLoc konnektör, FluidLoc kablo
  • -05 = Çoklu kurum onayları
• Ölçüm Aralığı: 0.25 mm ile 1.75 mm hedef boşluğu arasında 1.5 mm (60 mil) doğrusal aralık
• Önerilen Boşluk: En uygun doğru akım gerilim çıkışı için 1.0 mm (40 mil)
• Duyarlılık (ISF): 7.87 V/mm (200 mV/mil) +%12.5/-%20 değişim toleransı ile
• Doğrusallık (DSL): En uygun doğrusal çizgiden sapma ±0.06 mm (±2.3 mil) den az
• Frekans Tepkisi: 0 ila 10 kHz, tipik +0/-3 dB, 305 m saha kablolaması ile
• Doğru Akım Direnci: 1.0 m uzunlukta merkez iletken ile dış iletken arasında 4.2 ± 0.5 ohm
• Sıcaklık Aralığı: Çalışma ve depolama için -52°C ila +177°C (-62°F ila +351°F)
• Sensör Ucu Malzemesi: Üstün kimyasal dayanıklılık için Polifenilen sülfür (PPS)
• Sensör Gövde Malzemesi: AISI 304 paslanmaz çelik
• Kablo Türü: 75 Ω koaksiyel, FluidLoc kablo, 1.0 metre entegre uzunluk
• Kurum Onayları: Çoklu onaylar dahil (-05 son eki)

Mekanik Montaj Verileri

• Montaj Dişi: M8 x 1 sensör gövdesi
• Dişsiz Uzunluk: Dişlerin başlamasından önce 40 mm
• Diş Geçişi: Maksimum 12 mm uzunluk
• Uç Torku: Parmakla sıkma önerilir, maksimum 0.56 N•m (5 in•lb)
• Konnektör Torku (M8x1): Önerilen 5.1 N•m (45 in•lb), maksimum 7.3 N•m (65 in•lb)
• Konnektör Torku (M10x1): Önerilen 11.3 N•m (100 in•lb), maksimum 33.9 N•m (300 in•lb)
• Minimum Bükülme Yarıçapı: SST zırhı ile veya olmadan 25.4 mm (1.0 inç)
• Hedef Boyutu: Minimum çap 8.9 mm (0.35 inç), önerilen 13 mm (0.5 inç)
• Basma Sızdırmazlığı: Viton O-ring, uç ile gövde arasındaki basınç farkını sızdırmaz

Sıkça Sorulan Sorular

• 40 mm dişsiz uzunluk ne için kullanılır?
  -04 seçeneği, dişlerin başlamasından önce 40 mm düz gövde sağlar. Bu, sensörün montaj dişine geçmeden önce bir boşluk deliğinden geçmesini mümkün kılar.
• FluidLoc kablo nedir?
  FluidLoc, sıvı direnci artırılmış özel bir kablo yapısıdır. Islak ortamlar veya soğutucu sıvı temasının olduğu uygulamalarda üstün koruma sağlar.
• -05 son eki ile hangi kurum onayları gelir?
  -05 seçeneği, tehlikeli alan kurulumları için CSA, ATEX ve IECEx gibi çoklu kurum onaylarını içerir.
• Bu 1.0 metrelik 3300 NSv Yakınlık Sensörü uzatma kablosu gerektirir mi?
  Proximitor konumunuza bağlıdır. 1.0 m uzunluk genellikle doğrudan bağlanır, ancak daha uzun mesafeler için uzatma kablosu ekleyebilirsiniz.
• M10x1 montajları için hangi tork değeri kullanılmalıdır?
  Standart montajlar için 11.3 N•m (100 in•lb) kullanın. Maksimum 33.9 N•m (300 in•lb) torku aşmayın.
• Bu sensör su altı uygulamaları için uygun mudur?
  FluidLoc kablo ve Viton O-ring sıvı direncini artırır. Özel daldırma gereksinimleri için özel tasarım departmanımızla iletişime geçin.
