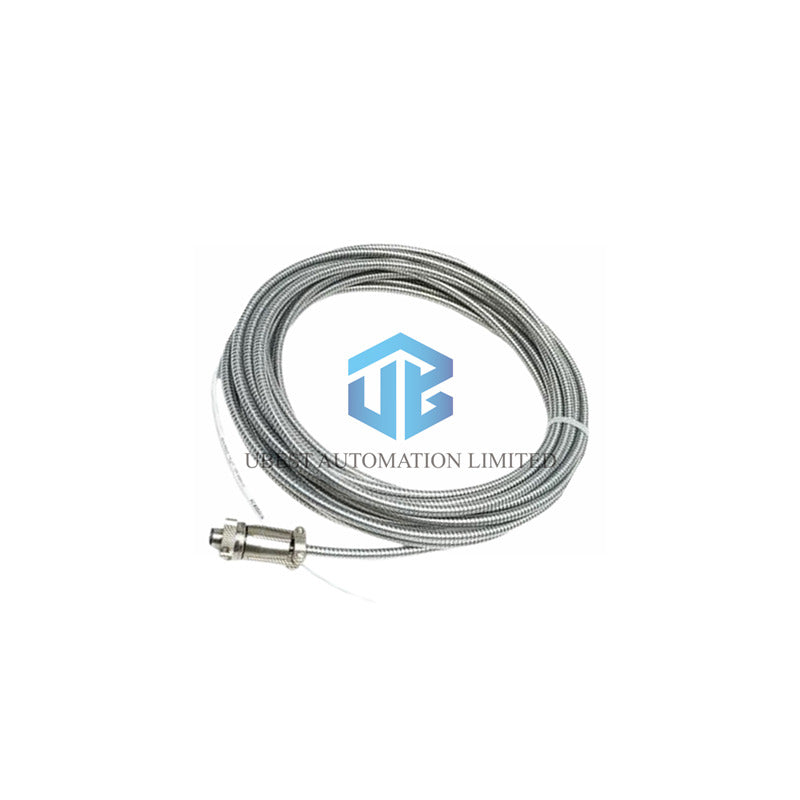

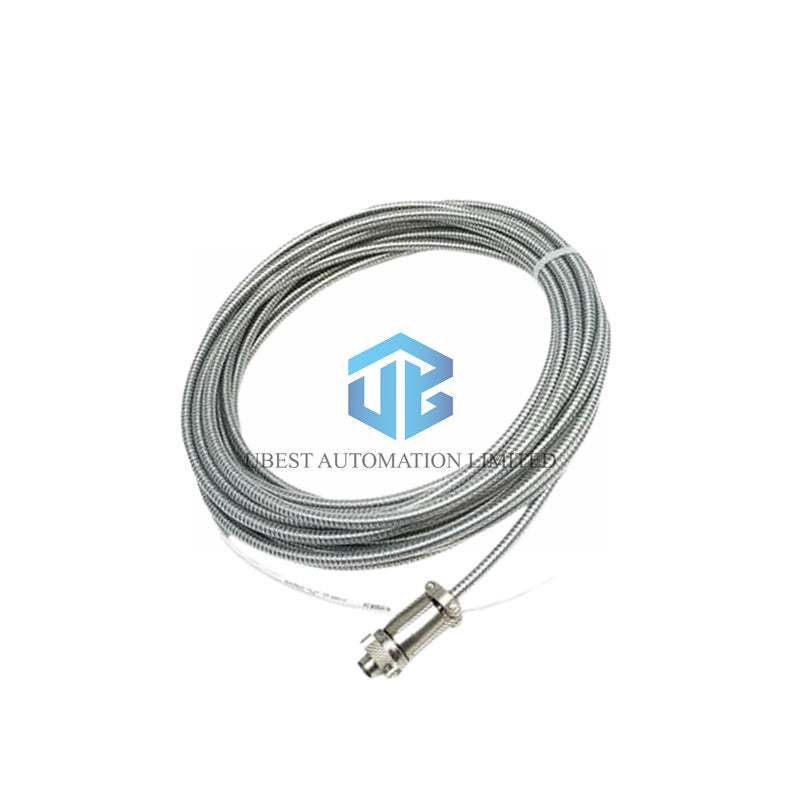

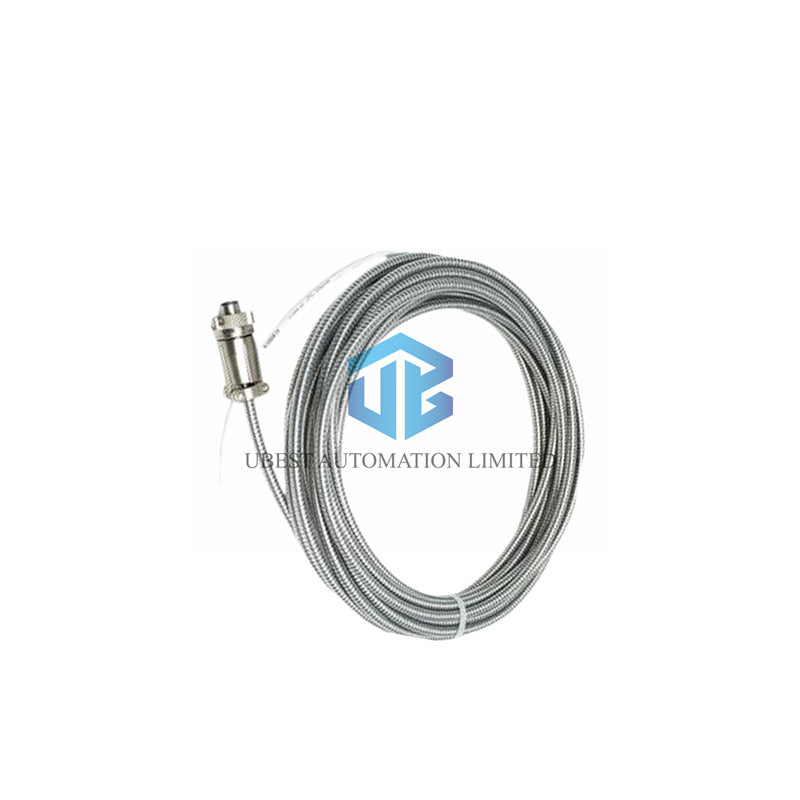

Bently Nevada 3300 NSv Yakınlık Sensörü - 330904-00-25-50-02-00

Teknik Özellikler

• Marka ve Model: Bently Nevada | 3300 NSv Yakınlık Sensörü
• Parça Numarası: 330904-00-25-50-02-00
• Tam Sonek Yapılandırması:
  • 330904 = 3300 NSv Sensör, M8x1 diş, paslanmaz çelik zırh ile
  • -00 = 0 mm dişsiz uzunluk
  • -25 = 250 mm toplam gövde uzunluğu
  • 50 = 5.0 metre (16.4 feet) toplam sensör uzunluğu
  • 02 = Minyatür koaksiyel ClickLoc konnektör, standart kablo
  • -00 = Ajans onayı gerekmiyor
• Ölçüm Aralığı: 1.5 mm (60 mil) doğrusal aralık, 0.25 mm ile 1.75 mm hedef boşluğu arasında
• Önerilen Boşluk: En uygun doğru akım gerilim çıkışı için 1.0 mm (40 mil)
• Duyarlılık (ISF): 7.87 V/mm (200 mV/mil) +%12.5/-%20 değişim toleransı ile
• Doğrusallık (DSL): En iyi uyumlu doğru çizgiden ±0.06 mm (±2.3 mil) sapma
• Frekans Tepkisi: 0 ila 10 kHz, +0/-3 dB tipik, 305 m alana kadar kablolama ile
• Doğru Akım Direnci: 5.3 ± 0.7 ohm, merkez ile dış iletken arasında, 5.0 m uzunlukta
• Sıcaklık Aralığı: -52°C ila +177°C (-62°F ila +351°F) çalışma ve depolama
• Sensör Ucu Malzemesi: Kimyasal dayanıklılığı artırılmış Polifenilen sülfür (PPS)
• Sensör Gövde Malzemesi: AISI 304 paslanmaz çelik
• Kablo Türü: 75 Ω koaksiyel, FEP yalıtımlı, 5.0 metre entegre uzunluk

Mekanik Montaj Verileri

• Montaj Dişi: M8 x 1 sensör gövdesi
• Dişe Geçme Uzunluğu: Maksimum 12 mm uzunluk
• Uç Torku: Parmakla sıkma önerilir, maksimum 0.56 N•m (5 in•lb)
• Konnektör Torku: 5.1 N•m (45 in•lb) önerilir, maksimum 7.3 N•m (65 in•lb)
• Minimum Bükülme Yarıçapı: SST zırhı ile veya olmadan 25.4 mm (1.0 inç)
• Hedef Boyutu: Minimum çap 8.9 mm (0.35 inç), önerilen 13 mm (0.5 inç)
• Basma Sızdırmazlığı: Viton O-ring, uç ile gövde arasındaki fark basıncını sızdırmaz

Sıkça Sorulan Sorular

• Bu 5.0 metrelik 3300 NSv Yakınlık Sensörü uzatma kablosu gerektirir mi?
  Hayır. 5.0 metrelik toplam uzunluk, Proximitor’ünüze doğrudan uzatma kablosu olmadan bağlanır.
• 5.0 metrelik sensörün doğru akım direnci farkı nedir?
  5.0 metrelik uzunluk 5.3 ± 0.7 ohm ölçer. Daha kısa 0.5 m versiyonlar 4.0 ± 0.5 ohm ölçer.
• Bu sensörü mevcut 3300 RAM uzatma kablomla kullanabilir miyim?
  Evet, tamamen değiştirilebilir. Ancak bu 5.0 m sensör genellikle uzatma olmadan doğrudan bağlanır.
• 250 mm gövde uzunluğu ne için kullanılır?
  -25 seçeneği, kalın makine kaplamalarından derin montaj uygulamaları için 250 mm toplam gövde uzunluğu sağlar.
• 5.0 metrelik kablo frekans tepkisini etkiler mi?
  Hayır. 3300 NSv, toplam 305 metre kablolama ile 0 ila 10 kHz tepkisini korur.
• Uzun sensör kablosunu montaj sırasında nasıl tutmalıyım?
  Minimum 25.4 mm bükülme yarıçapını koruyun. FEP yalıtımlı koaksiyel kabloyu bükmeyin veya ezmeyin.
