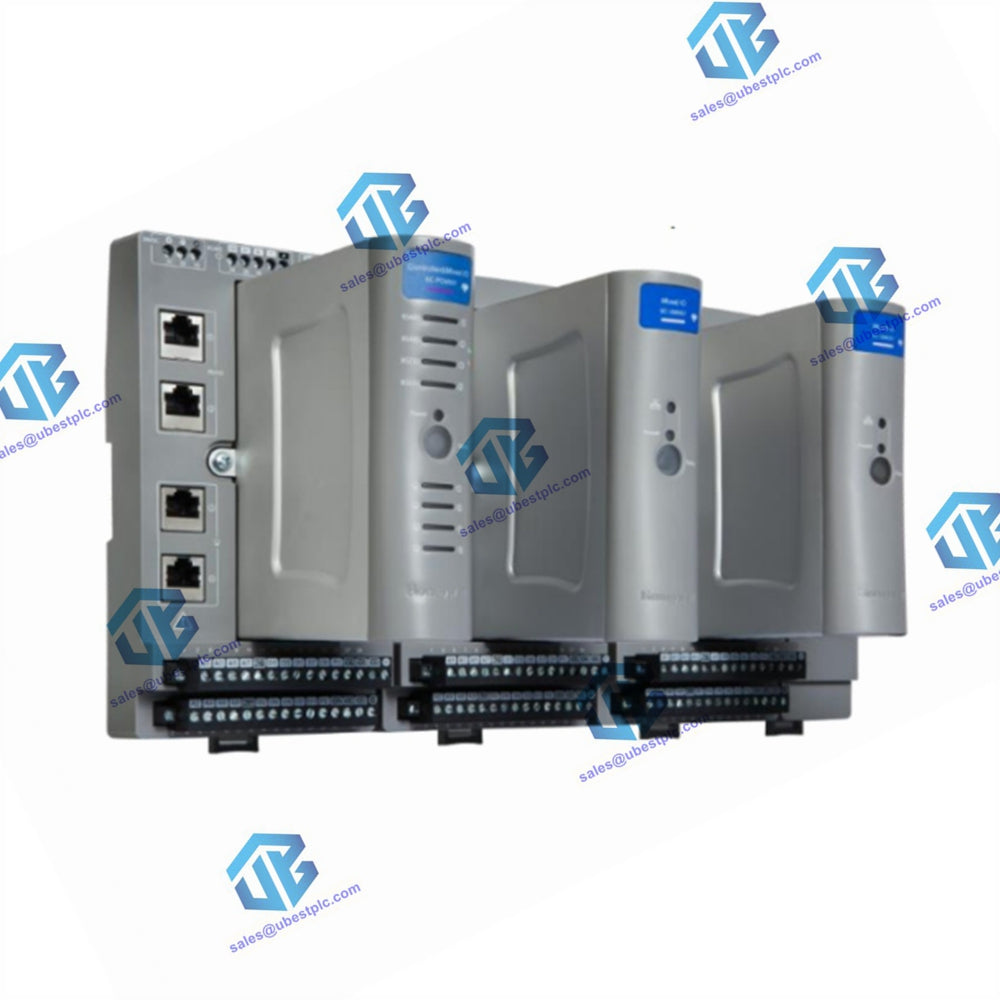

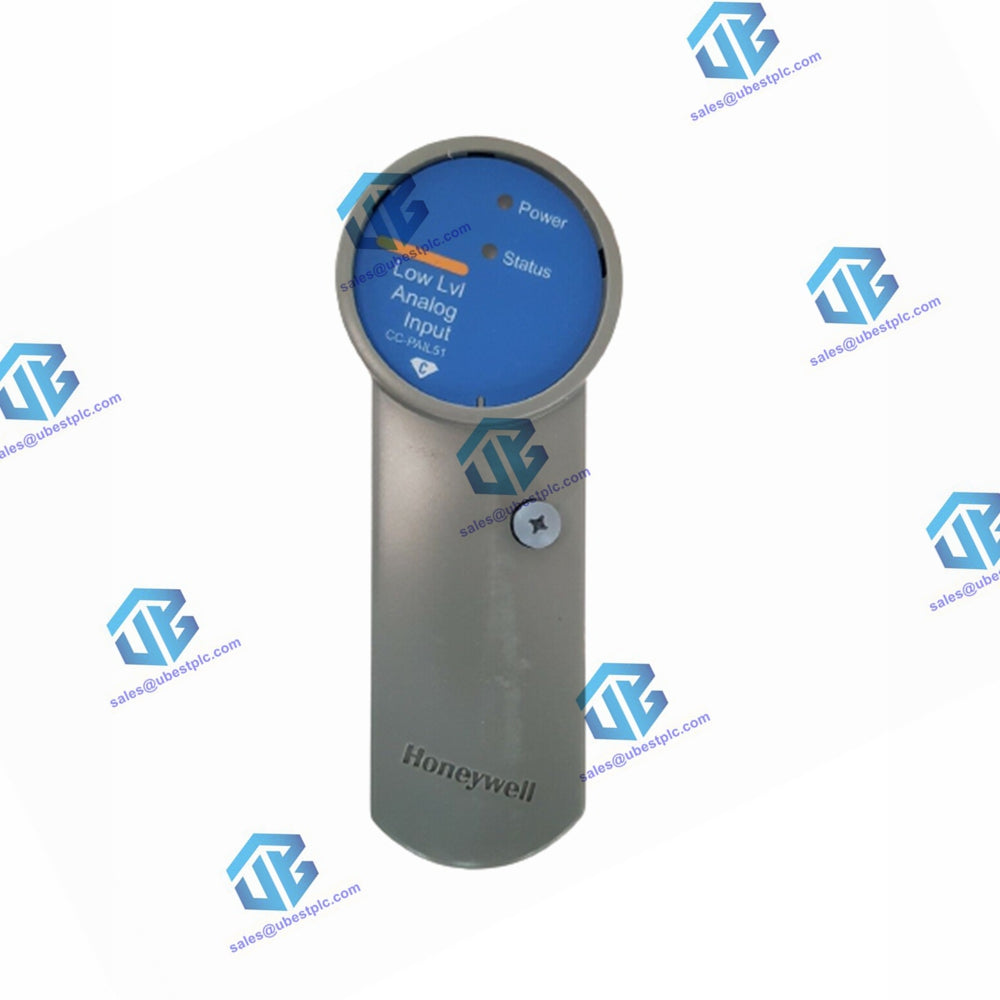

Düşük Seviye Analog (Sıcaklık) Girişi – CC-PAIL51

Fonksiyon: Düşük Seviye IOP modülü, her kanalı Termokupl (TC) veya Direnç Sıcaklık Cihazı (RTD) girişleri için yapılandırılabilen 16 adede kadar sıcaklık giriş kanalını destekler. LLMUX (CC-PAIM01)’den farklı olarak, bu modül Series-C IOTA üzerinde doğrudan 16 kanalı destekler ve harici bir Process Manager FTA gereksinimini ortadan kaldırır.

Öne Çıkan Özellikler:

• TC ve RTD İşletimi: Her kanal termokupl veya RTD girişleri için yapılandırılabilir.
• Soğuk Bağlantı Kompanzasyonu: Doğru sıcaklık ölçümleri sağlar.
• 1 Saniyelik PV Taraması: Her saniye güncel sıcaklık ölçümleri sunar.
• OTD Koruması: Yapılandırılabilir Açık Termokupl Algılama koruması sağlar.

Detaylı Teknik Özellikler:

Giriş / Çıkış Modeli:

• Model: CC-PAIL51
• IOTA (16 nokta) Modeli: CC-TAIL51 9”

Giriş Türü:

• Termokupl veya RTD: Kanal başına yapılandırılabilir

Sıcaklık:

• Çalışma Sıcaklığı: -40 ila +70 ℃
• Depolama Sıcaklığı: -40 ila +85 ℃

Giriş Kanalları:

• İzolasyon: Kanaldan kanala ve kanaldan güç sistemine tam izolasyon
• Tarama Hızı: 1 Saniye
• Kanal Bant Genişliği: 0 ila 4.7 Hz (-3 dB)

Nominal Giriş Aralığı (sadece TC):

• Aralık: -20 ila +100 milivolt

Maksimum Normal Mod Sürekli Giriş:

• Termokupl: -10 ila +10 volt
• RTD: 100 miliamperde -1 ila +2 Volt

Doğruluk ve Kararlılık:

• Kazanç Hatası: Maksimum %0.050 tam ölçek
• Sıcaklık Kararlılığı (TC, Milivolt girişleri): Maksimum +/-20 ppm
• RTD Girişleri: Maksimum +/-20 ppm
• Uzun Dönem Kayması: 500 ppm

Giriş Empedansı (sadece TC):

• Empedans: DC’de 1 megaohm

Ortak Mod Voltajı (CMV):

• Güç Sistemi ortak noktasına göre, DC’den 60 Hz’e: +/-250 VDC veya VAC RMS

Ortak Mod Redüksiyon Oranı (CMRR):

• 50 veya 60 Hz (maksimum 1000 ohm kaynak empedansı ile): Minimum 120 dB

Kanal İzolasyonu:

• Gerilim, Kanaldan Kanala, DC’den 60 Hz’e: +/-250 VDC veya VAC RMS

Karşılıklı Parazit (Crosstalk):

• DC’den 60 Hz’e: 80 dB (50 ve 60 Hz’de 120 dB)

Gürültü Redüksiyonu:

• 50/60 Hz’de NMRR: Minimum 60 dB

Hat Frekansı Entegrasyonu:

• Seçim: 50 Hz veya 60 Hz sabit seçimi

RTD Sensör Uyarma Akımı:

• Akım: 1 miliamper

Soğuk Bağlantı Kompanzasyonu:

• Aralık: -20 ila +60 ℃ (tipik +/-0.5 ℃)

TC Doğrusallaştırma Doğruluğu:

• Doğruluk: ± 0.05 Ω / ℃

Açık Termokupl Algılama (OTD):

• Algılama: Her dönüşüm kalifikasyonu, ≤ 1000 Ω = garanti edilen trip yok, ≥ 1500 Ω garanti edilen trip.

RTD Maksimum Kablo Direnci:

• Direnç: 15 Ω

Desteklenen RTD Tipleri:

• Pt: 100 ohm DIN 4376: -180 ila +800 ℃
• Pt: 100 ohm JIS C-1604: -180 ila +650 ℃
• Ni: 120 ohm ED #7: -45 ila +315 ℃
• Cu: 10 ohm SEER: -20 ila +250 ℃
• Cu: 50 ohm SEER: -50 ila +150 ℃

Desteklenen Termokupl Tipleri:

• ANSI spesifikasyonu J: -200 ila +1200 ℃
• ANSI spesifikasyonu K: -100 ila +1370 ℃
• ANSI spesifikasyonu E: -200 ila +1000 ℃
• ANSI spesifikasyonu T: -230 ila +400 ℃
• ANSI spesifikasyonu B: +100 ila +1820 ℃
• ANSI spesifikasyonu S: 0 ila +1700 ℃
• ANSI spesifikasyonu R: 0 ila +1700 ℃

Desteklenen Milivolt Tipleri:

• Aralık: -20 ila +100 milivolt

Ağırlık:

• Modül Ağırlığı: 0.35 kg
