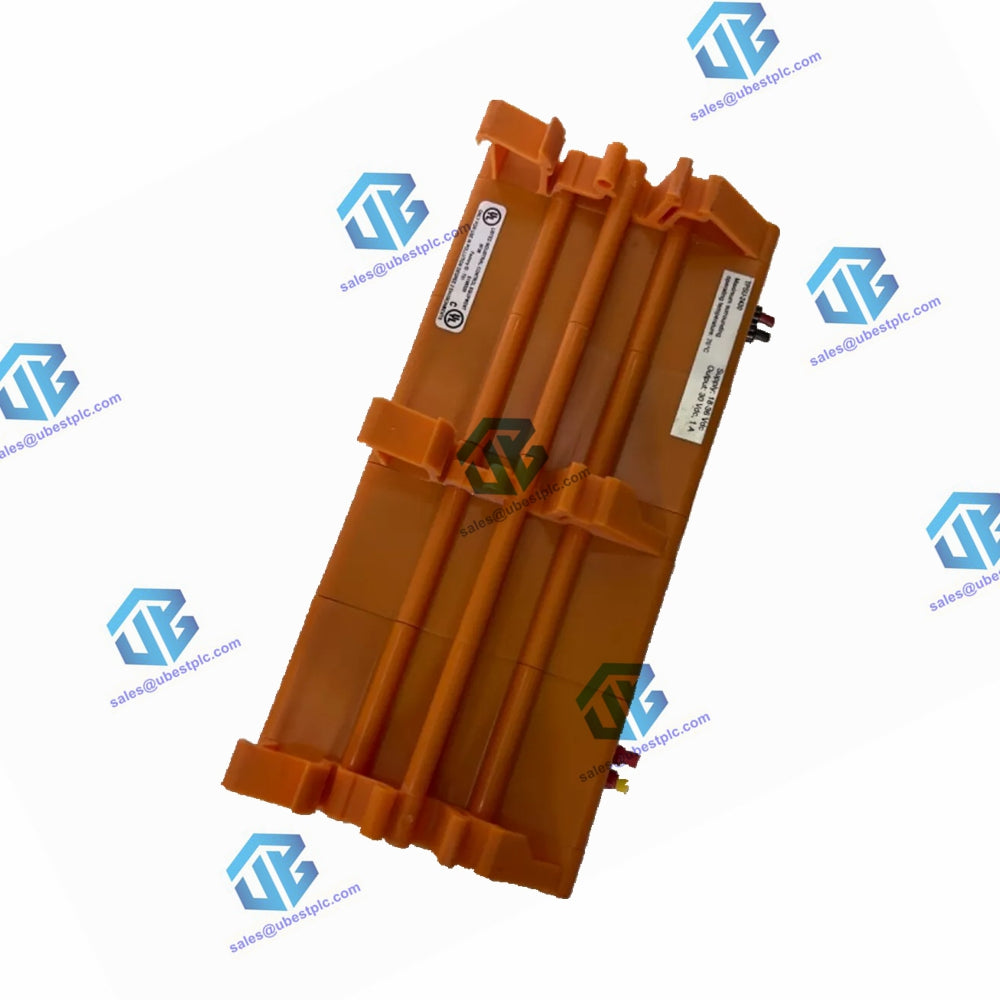

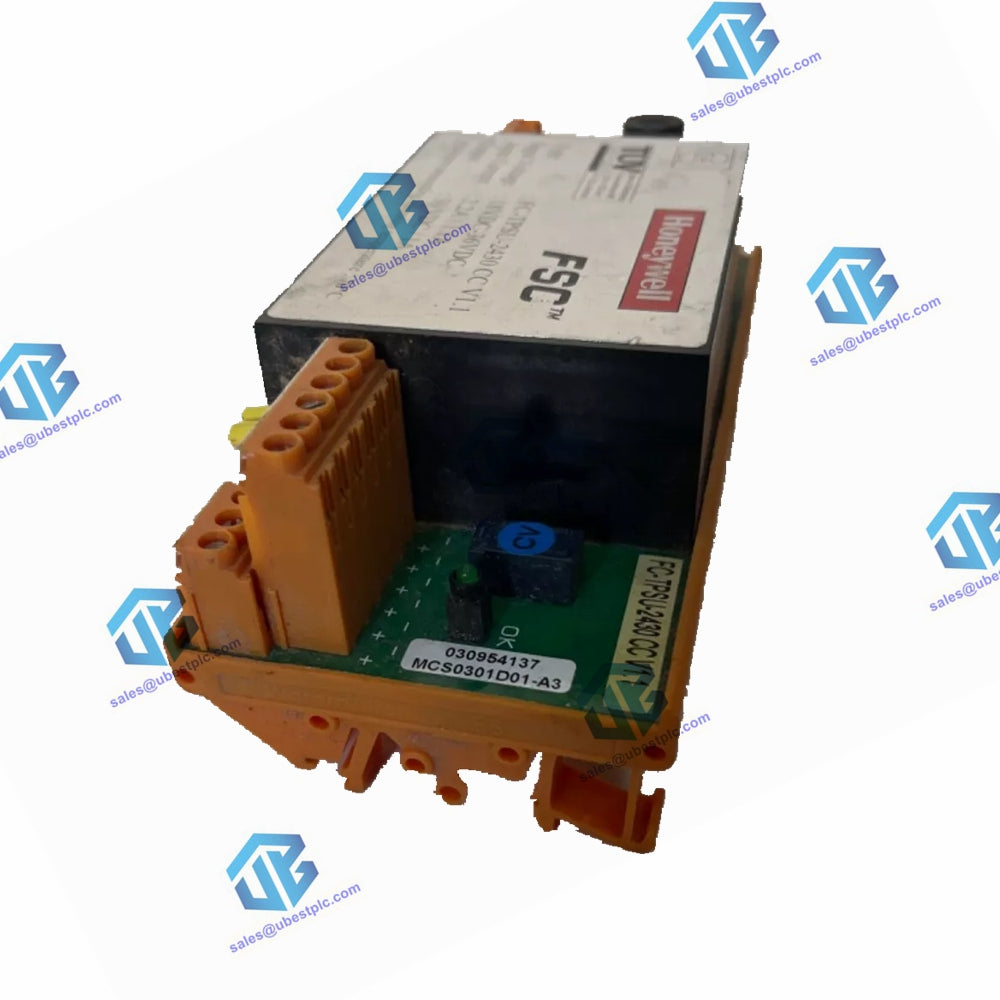

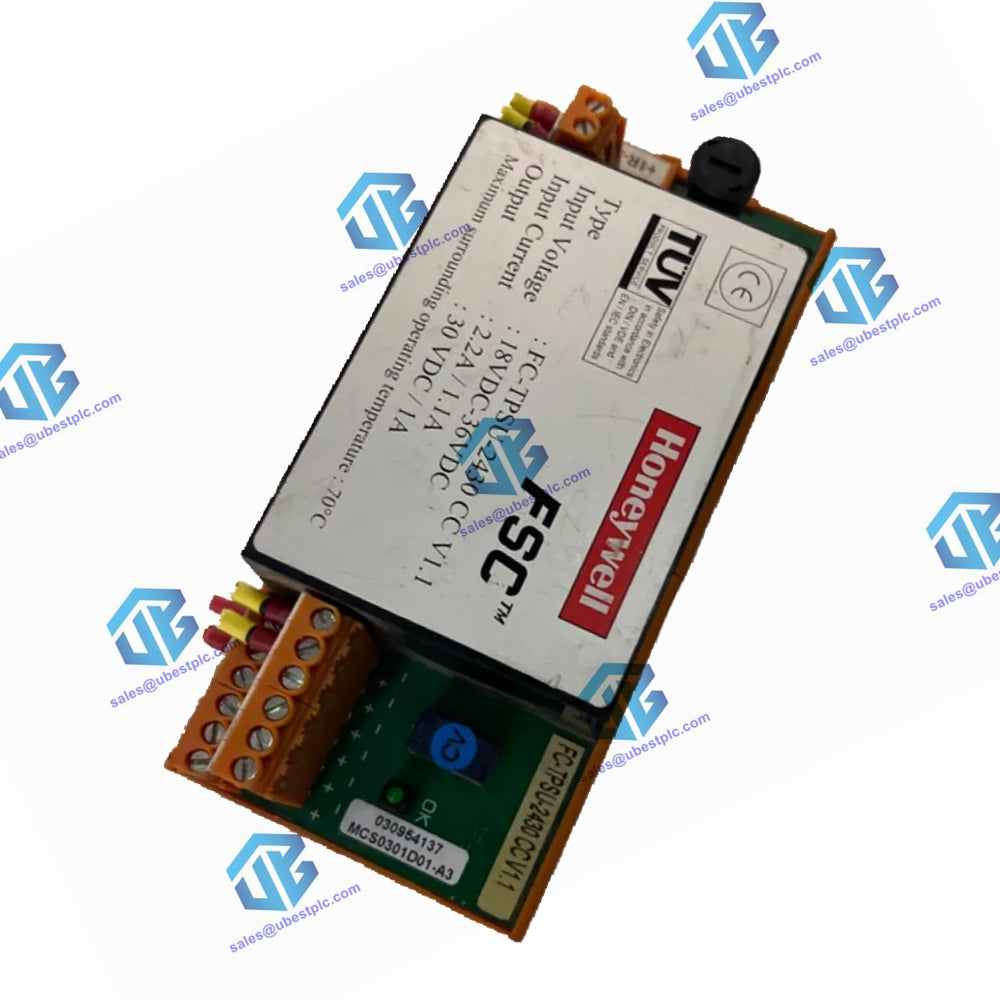

TPSU-2430 DC/DC Dönüştürücü Modülü

Genel Bakış: TPSU-2430, TSAI-1620m ve TSHART-1620m gibi saha sonlandırma düzeneklerine (FTA'lar) izole edilmiş 30V DC / 1A çıkış sağlamak üzere tasarlanmış yüksek verimli bir DC/DC dönüştürücüdür. Bu modül, LED göstergeli voltaj izleme ve geri okuma röle kontağı aracılığıyla alarm fonksiyonlarına sahip olup güvenilir ve emniyetli bir çalışma sağlar.

Özellikler:

• İzole Çıkış: Kararlı bir 30V DC / 1A çıkış sağlar.
• Voltaj İzleme: Gerçek zamanlı voltaj durumu için LED göstergesi.
• Alarm İşlevleri: Aşırı gerilim koruması ve düşük gerilim tespiti ile donatılmıştır.
• Güvenlik Uyumluluğu: SIL3 güvenlik sınıfı gereksinimlerini karşılar.
• Esnek Montaj: DIN raylarına yatay veya dikey montaj için uygundur.

Teknik özellikler:

Tip Numaraları:

• FS-TPSU-2430
• FC-TPSU-2430

Onaylar:

• CE, TUV, UL, CSA, FM

Giriş:

• Nominal Gerilim: 24V DC
• Gerilim Aralığı: 18–36V DC
• Ani Akım: ≤ 4A

Çıktı:

• Gerilim: 30V DC (± 0,25V)
• Akım: 1A (kısa devreye dayanıklı)
• Dalgalanma: < 0,1 Vrms (0—30 MHz)
• Regülasyon: < %1 (yük + hat)

Fiziksel:

• Boyutlar: 150 × 70 × 62,3 mm (U × G × Y)
• Ağırlık: 3 kg
• DIN EN Rayları: TS32 / TS35 × 7,5
• Sigorta Değeri: 3,15A
• Sigorta Ölçüleri: 5x20 mm
  • Üretici: Schurter
  • Üretici PN'si: 0001.2509
• Sonlandırma: Vidalı terminaller, maks. tel boyutu 2,5 mm² (AWG 14), şerit uzunluğu 7 mm, sıkma torku 0,5 Nm
• Kablolama Sınıflandırması: 80°C min.

İzolasyon Gerilimi:

• Girişten Çıkışa: 2000V AC (1 dk.)
• Röle Kontağına Giriş: 2000V AC (1 dk.)
• Röle Kontağına Çıkış: 2000V AC (1 dk.)

Çevresel:

• Çalışma Sıcaklığı: -5°C – +70°C
• Depolama Sıcaklığı: -40°C – +85°C
• Soğutma: Doğal konveksiyon
• Yükseklik: ≤2000m

Alarm Fonksiyonları:

• Aşırı Gerilim Koruması: İkili, iki hataya dayanıklı
• Düşük Gerilim Dedektörü: LED, voltaj durumunu gösterir; Gerilim uygunsa geri okuma rölesi kontağı kapanır

Montaj:

• DIN rayına monte edilmiş, yatay veya dikey kuruluma uygun

Tekrar Okuma Rölesi Kontak Derecelendirmesi:

• 36V DC / 40mA
• 30VAC / 40mA
