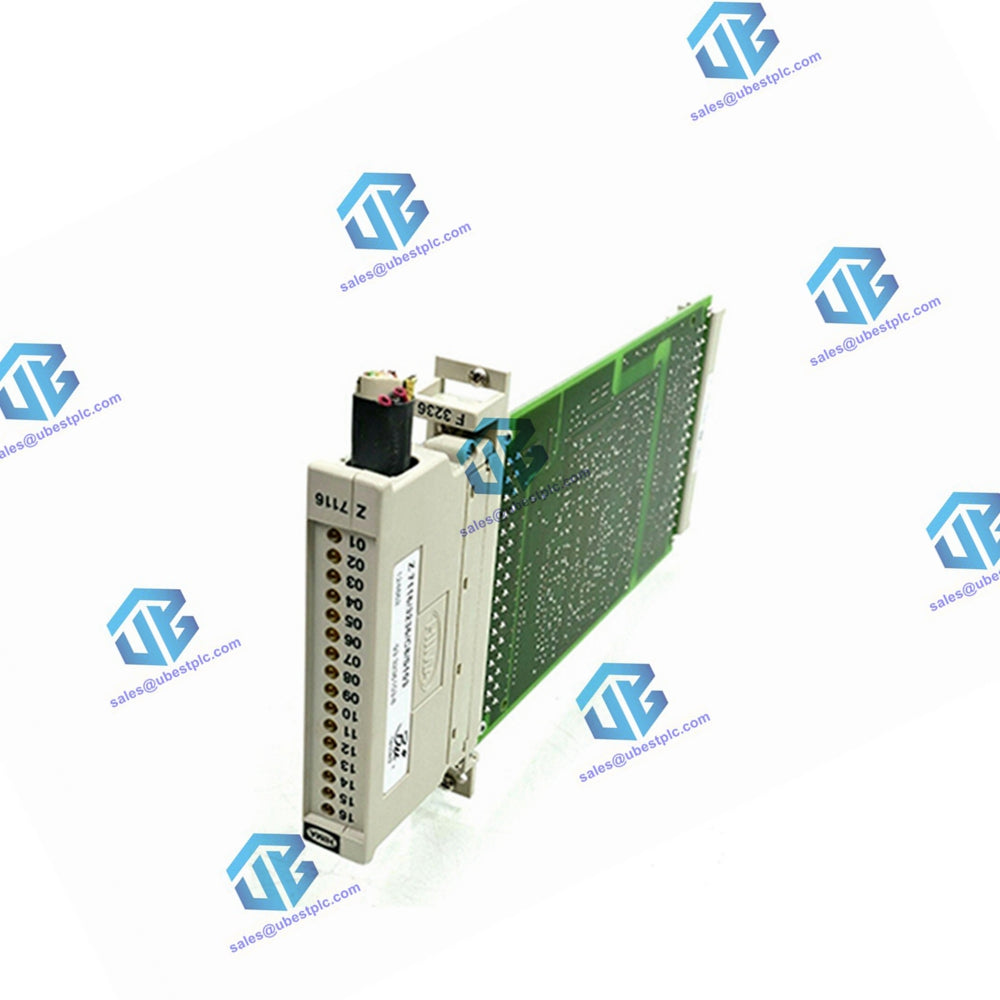

HIMA F3236 Teknik Özellikleri

Genel Bakış:

• Model: F 3236
• Tip: 16 kanallı giriş modülü, güvenlik izolasyonlu 1 sinyal veya sensör için güvenlikle ilgili.
• Gereksinim Sınıfı: AK 1'den AK 6'ya kadar

Test ve İşlevsellik:

• Modül, çalışma sırasında doğru işlevsellik için otomatik olarak tamamen test edilir.
• Test Fonksiyonları Şunları İçerir:
  • Girişlerin yürüyen sıfır ile çapraz konuşması.
  • Filtre kapasitörlerinin fonksiyonları.
  • Modülün kendisinin fonksiyonu.

Giriş Özellikleri:

• Giriş Sinyali: 1 sinyal, 6 mA (kablo fişi dahil) veya mekanik kontak 24 V.
• Anahtarlama Süresi: Tipik 8 ms.

Fiziksel ve Çalışma Verileri:

• Yer Gereksinimi: 4 TE (yatay modül genişliği).
• Çalışma Verileri:
  • 5 V DC: 120 mA
  • 24 V DC: 200 mA

Bağlantılar:

• Ön Kablo Fişi: 2,8 x 0,8 mm² düz pin fişi, yuva altındaki toprak barına bağlanacak.
• Kablo: LiYY 16 x 0,25 mm².

Kanal Bağlantısı ve Renk Kodlaması:

• Kanal ve Karşılık Gelen Renkler:
  • 1: d2 - Beyaz (ws)
  • 2: d4 - Kahverengi (br)
  • 3: d6 - Yeşil (gn)
  • 4: d8 - Sarı (ge)
  • 5: d10 - Gri (gr)
  • 6: d12 - Pembe (rs)
  • 7: d14 - Mavi (bl)
  • 8: d16 - Kırmızı (rt)
  • 9: d18 - Siyah (sw)
  • 10: d20 - Mor (vio)
  • 11: d22 - Beyaz-Kahverengi (ws-br)
  • 12: d24 - Beyaz-Yeşil (ws-gn)
  • 13: d26 - Beyaz-Sarı (ws-ge)
  • 14: d28 - Beyaz-Gri (ws-gr)
  • 15: d30 - Beyaz-Pembe (ws-rs)
  • 16: d32 - Beyaz-Mavi (ws-bl)

Kablo Fişi Ucu İşaretlemesi:

• Uçlar:
  • L–: z2 (Siyah sw)
  • L+: z12 (Kırmızı rt)
  • Ekran: z4, z6 (Sarı-Yeşil ge-gn)

Test Fişi Şeması: Z 7201 / 3236

Üretici Bilgileri:

• Firma: HIMA Paul Hildebrandt GmbH + Co KG
• Adres: Postfach 1261, 68777 Brühl, Almanya
