Ürün Açıklaması

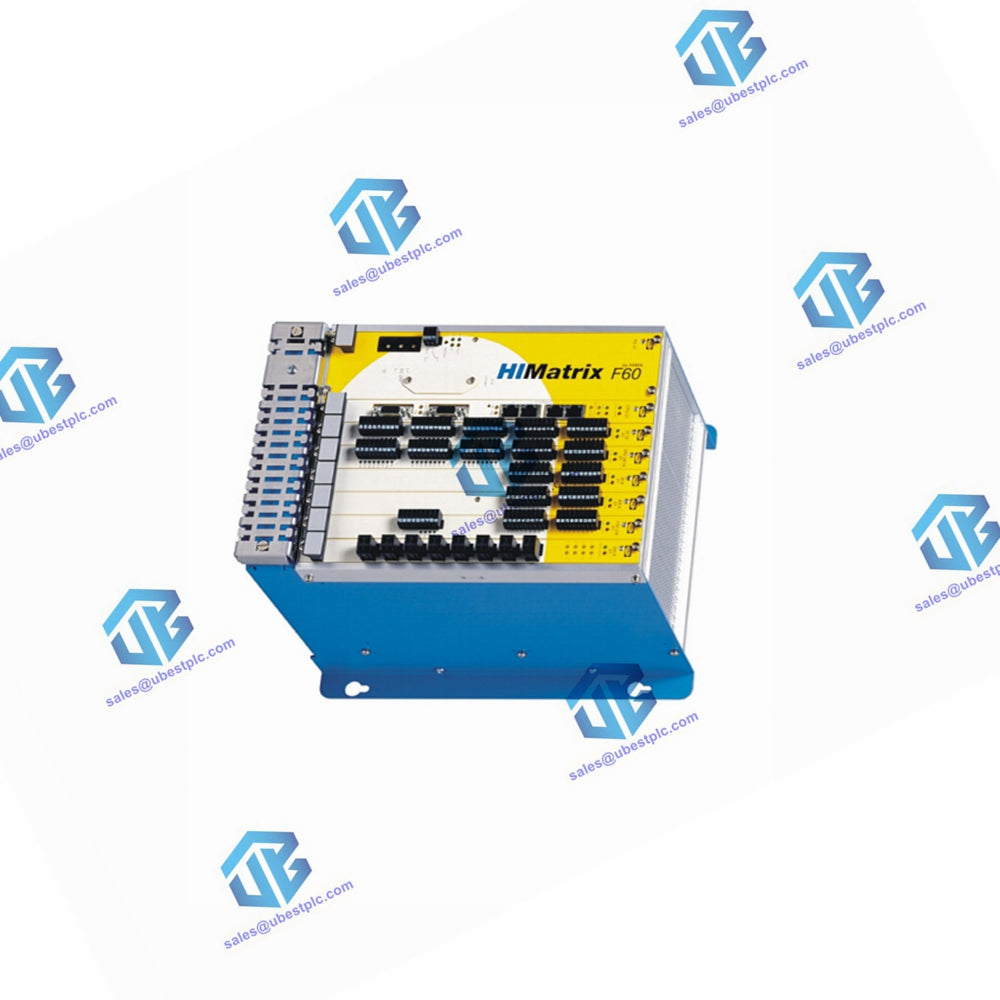

HIMA HIMatrix F60 DI 32 01(F60DI3201), modüler F60 sistemi için tasarlanmış 32 dijital girişli bir modüldür. IEC 61508, IEC 61511, IEC 62061 standartlarına göre SIL 3’e kadar, EN ISO 13849-1’e göre Kategori 4 ve PL e, ayrıca EN 50126, EN 50128 ve EN 50129’a göre SIL 4 sertifikalarına sahip, güvenlikle ilgili uygulamalar için uygundur ve TÜV tarafından onaylanmıştır.

Ana Özellikler:

• 32 dijital giriş
• Girişler, I/O veri yolundan galvanik olarak ayrılmıştır
• F60 alt rafının 3 ila 8 numaralı yuvalarına takılabilir (1 ve 2 numaralı yuvalar güç kaynağı ve merkezi modüller için ayrılmıştır)
• 4 grup halinde 7 giriş ve 1 grup halinde 4 giriş olmak üzere güvenlikle ilgili girişlerle donatılmıştır
• Acil durdurma girişlerinde kısa devre veya açık devre tespiti için hat kontrolü yapabilir
• Hata durumunda ERR LED’inin tetiklenmesi ve düşük seviye sinyal işlenmesini içeren hata yönetimi

Teknik Özellikler

Genel:

• Çalışma Voltajı: 24 VDC, -%15 ila +%20, dalgalanma < %15, IEC 61131-2’ye uygun güvenli izolasyonlu güç kaynağından
• Çalışma Verileri: 3.3 VDC / 0.05 A, 24 VDC / 0.2 A
• Ortam Sıcaklığı: 0°C ila +60°C
• Depolama Sıcaklığı: -40°C ila +85°C
• Koruma Sınıfı: III (IEC/EN 61131-2)
• Kirlenme Derecesi: II (IEC/EN 61131-2)
• Rakım: < 2000 m
• Kasa: Standart IP20
• Yer Gereksinimi: 6 RU, 4 HP
• Ağırlık: 260 g

Dijital Girişler:

• Giriş Voltajı: Nominal 24 VDC
• Giriş Akımı: Kanal başına yaklaşık 7 mA
• Giriş Gecikmesi: 5 ms
• Debounce Süresi: Yapılandırılabilir, tipik olarak 0 ila 25 ms
• Hat Kontrolü: EN ISO 13849-1’e göre acil durdurma uygulamaları için hat kontrolünü destekler

Güvenlik Fonksiyonları:

• Güvenlik Standartları: IEC 61508 (SIL 3), IEC 61511, IEC 62061, EN ISO 13849-1 (Kategori 4, PL e), EN 50126, EN 50128, EN 50129 (SIL 4)
• Arıza Tespiti: Kısa devre veya açık devre tespiti için hat kontrolü, ERR LED göstergesi ve kullanıcı programı için hata kodu üretimi gibi arıza tespit mekanizmaları

Sertifikasyon:

• TÜV Sertifikası: SIL 3 ve SIL 4’e kadar güvenlikle ilgili uygulamalar için sertifikalı
• Uygunluk İşaretleri: CE ve diğer ilgili uygunluk işaretleri

Çevresel Gereksinimler:

• Çalışma Sıcaklığı: DI 32 014 varyantı için -25°C ila +70°C
• Titreşim ve Darbe: EN 50125-3, EN 50155 (IEC 61373’e göre sınıf 1B) standartlarına göre test edilmiştir

Durum Göstergeleri:

• RUN LED (Yeşil): Çalışma voltajının varlığını gösterir
• ERR LED (Kırmızı): Modül veya harici hataları gösterir
• I/O LED’leri (Sarı): Her kanalın aktiflik durumunu gösterir

Ekipman, Teslim Kapsamı:

• DI 32 01: 32 dijital girişli standart modül
• DI 32 014: Genişletilmiş sıcaklık aralığı, titreşim ve darbe direncine sahip geliştirilmiş modül

Bağlantı ve Kurulum:

• Montaj: F60 alt raf yuvaları 3 ila 8 arasında
• Kablolama: Kısa devre, yanlış bağlantı ve topraklama hatalarını önlemek için doğru bağlantı sağlanmalıdır
• ESD Koruması: Hasarı önlemek için ESD koruma önlemleri uygulanmalıdır

Kurulum, yapılandırma ve işletme ile ilgili ayrıntılı talimatlar için HIMatrix sistem kılavuzları ve güvenlik kılavuzlarının ilgili bölümlerine başvurunuz.
