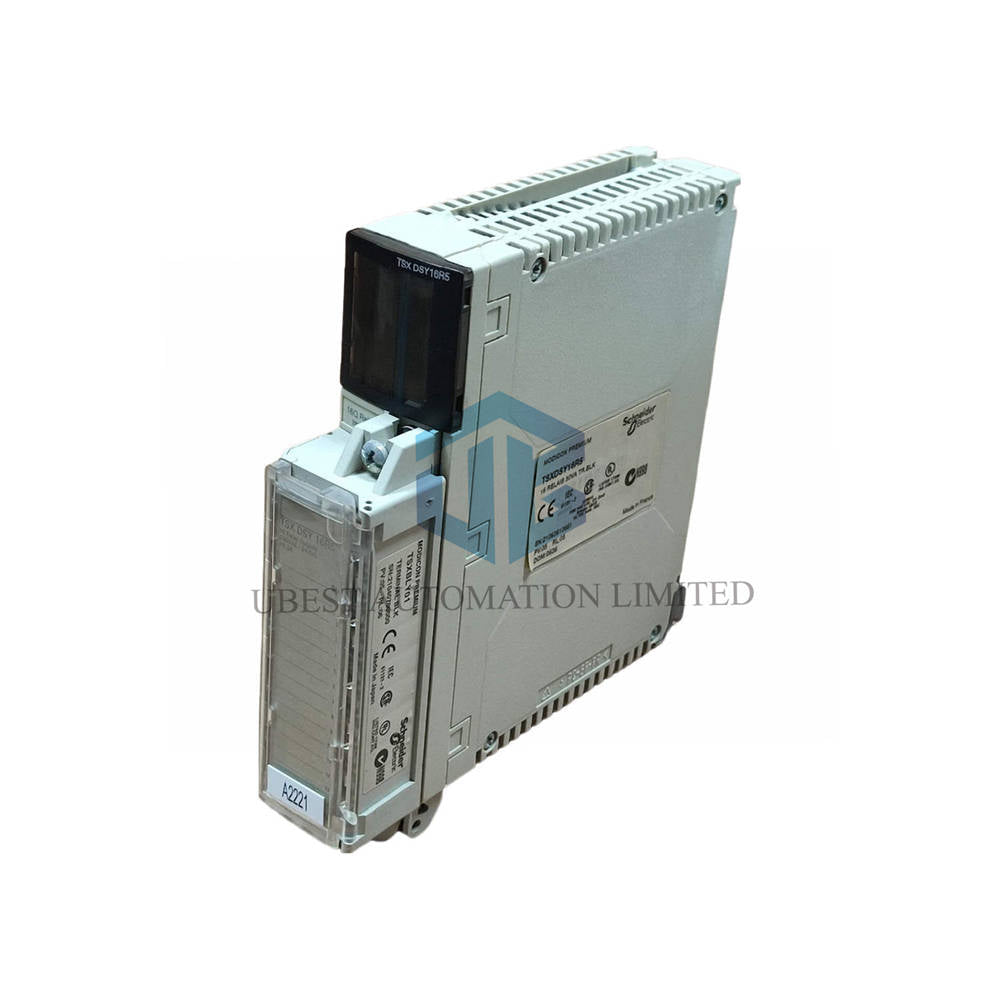

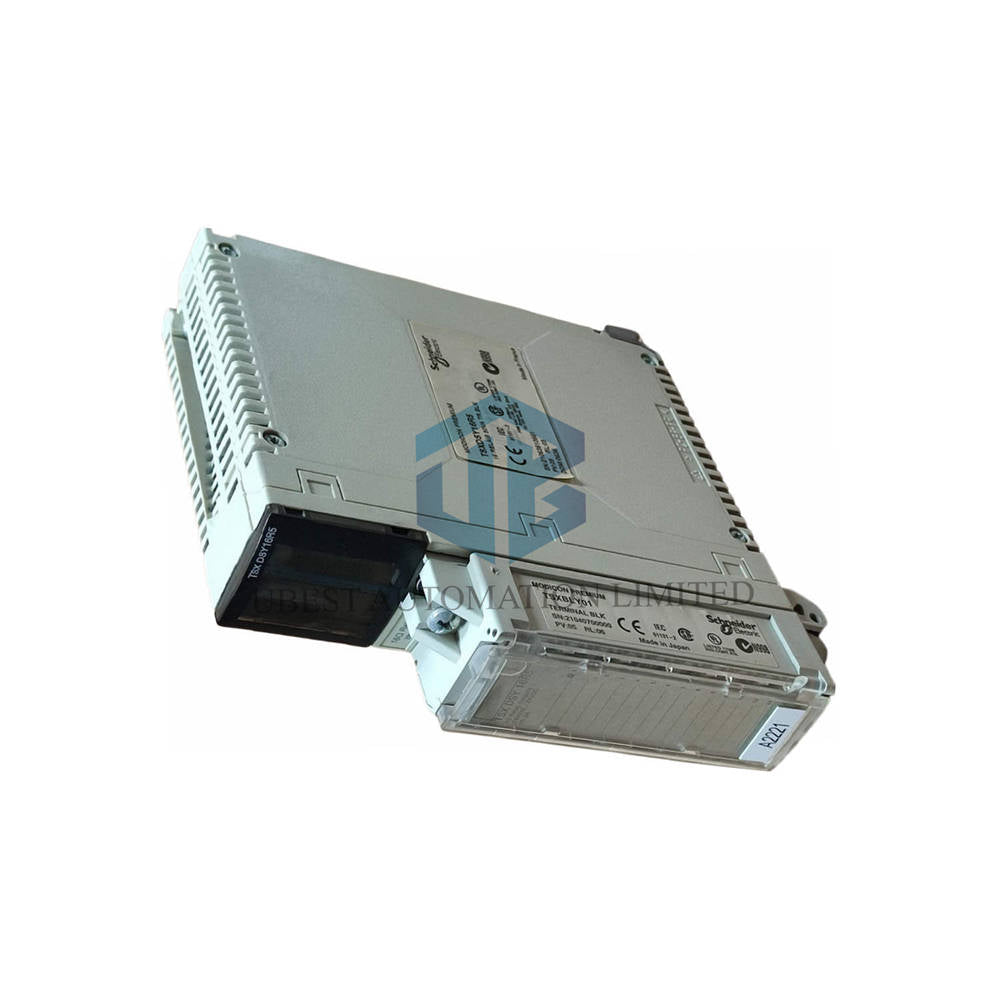

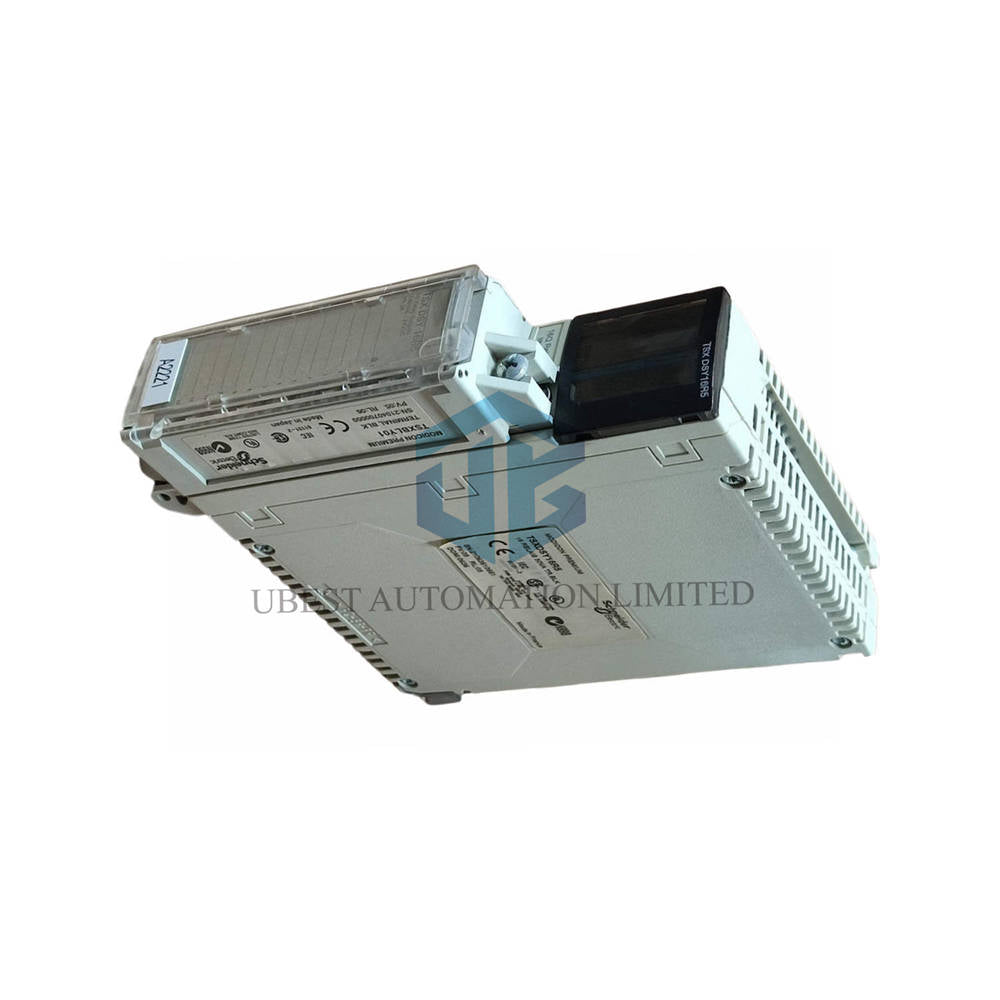

Schneider Electric Modicon Premium TSXDSY16R5 Dijital Çıkış Modülü

Mühendisler, Modicon Premium otomasyon platformunda yüksek performans sunması için TSXDSY16R5 modülünü tasarlamıştır. Bu donanım, güvenilir endüstriyel yük kontrolü için on altı dijital röle kanalı içerir. Kullanıcılar, karmaşık anahtarlama görevlerini kolaylıkla gerçekleştiren güvenilir bir cihaz elde eder.

Temel Teknik Özellikler

• Üretici: Schneider Electric
• Ürün Serisi: Modicon Premium
• Model Numarası: TSXDSY16R5
• Modül Türü: Dijital çıkış modülü
• Çıkış Kanalları: 16 röle kanalı
• Güç Kaybı: 0,25 Watt taban değerine ek olarak aktif çıkış başına 0,2 Watt
• Termik Akım: Konvansiyonel serbest havada 3 Amper
• Tepki Süresi:
  • Etkinleştirme süresi: 8 milisaniyeden kısa
  • Devre dışı bırakma süresi: 10 milisaniyeden kısa
• Gerilim Değerleri:
  • DC gerilim aralığı: 12 ila 24 Volt DC
  • AC gerilim aralığı: 24 ila 240 Volt AC
• Elektriksel Dayanıklılık: Yük türüne bağlı olarak 5000000 çevrime kadar
• Yalıtım Direnci: 500 Voltta 10 Megaohmdan büyük
• Akım Tüketimi:
  • Raf tüketimi: 24 Volt DC'de 135 miliamper
  • Mantık tüketimi: 5 Volt DC'de 80 miliamper
• Fiziksel Ağırlık: 0,38 kilogram

Gelişmiş Koruma ve Güvenlik Özellikleri

• Aşırı Gerilim Koruması: AC endüktif yükler için dahili RC devresi ve MOV
• Diyot Koruması: DC endüktif ön aktüatörler için entegre deşarj diyodu
• Kısa Devre Koruması: Her kanal grubu için bir harici hızlı sigorta gerekir
• Dielektrik Dayanım: 60 saniye boyunca 2000 Voltta test edilmiştir
• Koruyucu Kaplama: TC standardına uygun çevresel kaplama

Çalışma Ortamı ve Toleranslar

• Çalışma Sıcaklığı: 0 ila 60 derece Celsius
• Depolama Sıcaklığı: -25 ila 70 derece Celsius
• Çalışma Yüksekliği: Deniz seviyesinden 2000 metreye kadar
• Muhafaza Sınıfı: IP20 koruma seviyesi
• Kirlilik Direnci: Kirlilik derecesi 2 uyumluluğu

Kurulum ve Ayar Talimatları

• Üniteyi, koruyucu bir kontrol panosunun içindeki standart bir endüstriyel rafa sağlam şekilde monte edin.
• Saha kablolarını uygun tork aletleri kullanarak doğrudan vidalı klemens bloğuna bağlayın.
• Her çıkış kanalını ani aşırı akımlara karşı korumak için harici hızlı sigortalar bağlayın.
• Enerjiyi vermeden önce ortam sıcaklıklarının belirtilen çalışma sınırları içinde kaldığını doğrulayın.

Paket İçeriği ve Lojistik

• Donanım Ürünü: Bir adet TSXDSY16R5 modülü
• Klemens Bağlantısı: Entegre vidalı klemens bloğu
• Global Kargo: FedEx, UPS ve DHL aracılığıyla hızlı teslimat hizmetleri

Profesyonel Sıkça Sorulan Sorular

• Bu donanım hangi temel işlevi gerçekleştirir?
  • Ünite, dahili mekanik röleleri kullanarak on altı adede kadar ayrı endüstriyel yükü kontrol eder.
• Teknisyenler çıkışları endüktif geri tepmeden nasıl korur?
  • Dahili RC devreleri ve deşarj diyotları gerilim darbelerini otomatik olarak sönümler.
• Hangi tür saha kablolama bağlantısı mevcuttur?
  • Güvenli vidalı klemens bloğu, kabloların hızlı ve sağlam şekilde bağlanmasını sağlar.
• Sistem güvenlik için harici sigorta gerektirir mi?
  • Kısa devre hasarını önlemek için montajı yapan kişiler harici hızlı sigortalar eklemelidir.
• Normal yük altında toplam güç kaybı ne kadardır?
  • Güç tüketimi, 0,25 Watt artı her aktif çıkış kanalı için 0,2 Watt değerine eşittir.
