Genel Bakış

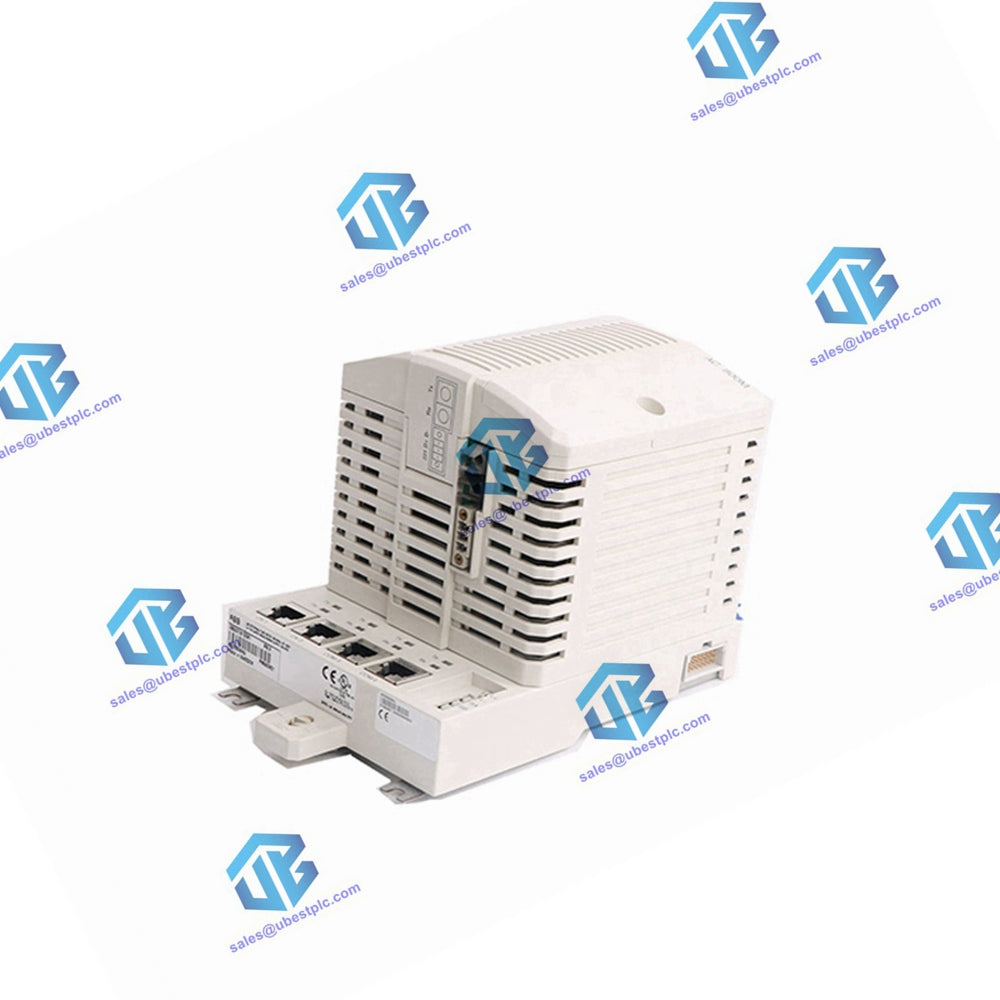

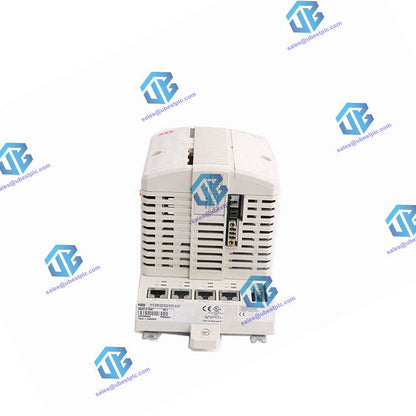

ABB PM861AK01, endüstriyel otomasyon sistemlerinde kullanım için tasarlanmış yüksek performanslı bir işlemci ünitesidir. ABB AC 800M ailesinin bir parçası olarak, bu işlemci modülü gelişmiş kontrol yetenekleri sunar ve karmaşık proses kontrolü ve izleme görevleri dahil olmak üzere geniş bir uygulama yelpazesi için uygundur.

Özellikler ve Avantajlar

• Güvenilirlik ve Arıza Teşhisi: Basit arıza teşhis prosedürleri.
• Modülerlik: Adım adım genişletmeye olanak tanır.
• Korum: Kasa gerektirmeyen IP20 Sınıfı koruma.
• Konfigürasyon: 800xA kontrol yapıcı ile yapılandırılabilir.
• Sertifikasyon: Tam EMC sertifikasyonu.
• Bağlantı: Optimum iletişim bağlantısı için standartlara dayalı donanım (Ethernet, PROFIBUS DP, vb.).
• Yedekli İletişim Portları: Yerleşik yedekli Ethernet iletişim portları.

Performans ve Bellek

• Saat Frekansı: 48 MHz
• Performans (1000 boolean işlemi): 0.23 ms
• Bellek: 16 MB
• Uygulama için Kullanılabilir RAM: 7.155 MB
• Depolama için Flash Bellek: Evet

Detaylı Veriler

• İşlemci Tipi: MPC860
• Yedekli Konfigürasyonda Geçiş Süresi: Maks 10 ms
• Kontrolör Başına Uygulama Sayısı: 32
• Uygulama Başına Program Sayısı: 64
• Uygulama Başına Diyagram Sayısı: 128
• Kontrolör Başına Görev Sayısı: 32
• Farklı Döngü Sürelerinin Sayısı: 32
• Uygulama Programları için Döngü Süresi: 1 ms'ye kadar
• Firmware Depolama için Flash PROM: 2 MB
• Güç Kaynağı: 24V DC (19.2-30 V DC)
• Güç Tüketimi (+24V tip/maks): 250/430 mA
• Güç Tüketimi (tipik/maks): 6.0 W (maks 10.3 W)
• Yedekli Güç Kaynağı Durum Girişi: Evet
• Yerleşik Yedek Pil: Lityum, 3.6 V
• Saat Senkronizasyonu: CNCP protokolü ile AC 800M kontrolörleri arasında 1 ms
• OPC İstemcisi Başına Kontrolörde Olay Kuyruğu: En fazla 3000 olay
• AC 800M'den OPC Sunucusuna İletim Hızı: 36-86 olay/sn, 113-143 veri mesajı/sn
• CEX Bus Üzerindeki İletişim Modülleri: 12
• CEX Bus Üzerindeki Besleme Akımı: Maks 2.4 A
• Yedekli Olmayan CPU ile Modulebus Üzerindeki I/O Kümeleri: 1 elektriksel + 7 optik
• Yedekli CPU ile Modulebus Üzerindeki I/O Kümeleri: 0 elektriksel + 7 optik
• Modulebus Üzerindeki I/O Kapasitesi: Maks 96 (tek PM861A) veya 84 (yedekli PM861A) I/O modülü
• Modulebus Tarama Hızı: 0 - 100 ms (gerçek süre I/O modüllerinin sayısına bağlıdır)
• Elektriksel Modulebus Üzerindeki Besleme Akımı: 24V : maks 1.0 A, 5 V : maks 1.5 A
• Ethernet Kanalları: 2
• Ethernet Arayüzü: Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, dişi (8 kutuplu)
• Kontrol Ağı Protokolü: MMS (Üretim Mesaj Servisi) ve IAC (Uygulamalar Arası İletişim)
• Önerilen Kontrol Ağı Omurgası: 100 Mbit/s anahtarlamalı Ethernet
• Gerçek Zamanlı Saat Kararlılığı: 100 ppm (yaklaşık 1 saat/yıl)
• RS-232C Arayüzü: 2 (biri genel, biri servis aracı için)
• RS-232C Arayüzü (COM3): RS-232C, 75-19 200 baud, RJ-45 dişi (8 kutuplu), opto izolesiz, tam RTS-CTS desteği
• RS-232C Arayüzü (COM4): RS-232C, 9600 baud, RJ-45 dişi (8 kutuplu), opto izoleli, RTS-CTS desteği yok

Çevre ve Sertifikasyon

• Çalışma Sıcaklığı: +5 ila +55 °C (+41 ila +131 °F)
• Depolama Sıcaklığı: -40 ila +70 °C (-40 ila +158 °F)
• Sıcaklık Değişimleri: IEC/EN 61131-2'ye göre 3 °C/dakika
• Kirlenme Derecesi: IEC/EN 61131-2'ye göre Derece 2
• Korozyon Koruması: ISA 71.04'e uygun G3
• Bağıl Nem: %5 ila %95, yoğuşmasız
• Yayılan Gürültü: < 55 dB
• Titreşim: 10 < f < 50 Hz: 0.0375 mm genlik, 50 < f < 150 Hz: 0.5 g ivme, 5 < f < 500 Hz: 0.2 g ivme
• Nominal İzolasyon Voltajı: 500 V a.c.
• Dielektrik Test Voltajı: 50 V
• Koruma Sınıfı: EN 60529, IEC 529'a göre IP20
• Rakım: IEC/EN 61131-2'ye göre 2000 m
• Emisyon ve Bağışıklık: EN 61000-6-4, EN 61000-6-2
• Çevresel Koşullar: Endüstriyel
• CE İşareti: Evet
• Elektriksel Güvenlik: EN 50178, IEC 61131-2, UL 508
• Tehlikeli Alan: UOL 60079-15
• Denizcilik Sertifikaları: ABS, BV, DNV-GL, LR (PM861AK01, PM861AK02)
• TUV Onayı: Hayır
• WEEE Uyumluluğu: DİREKTİF/2012/19/AB

Boyutlar

• Genişlik: 196 mm (7.3 in.)
• Yükseklik: 119 mm (4.7 in.)
• Derinlik: 135 mm (5.3 in.)
• Ağırlık (taban dahil): 1200 g (2.6 lbs)

Sonuç

ABB PM861AK01 işlemci birimi, gelişmiş endüstriyel otomasyon sistemleri için temel bir bileşendir. Güçlü işlem yetenekleri, sağlam tasarımı, çok yönlü bağlantı seçenekleri ve gelişmiş kontrol fonksiyonları, onu geniş bir endüstriyel uygulama yelpazesi için güvenilir ve verimli bir tercih yapar. Zorlu koşullar altında çalışma yeteneği ve kapsamlı özellik seti ile PM861AK01, zorlu ortamlarda optimal performans ve uzun ömür sağlar.
