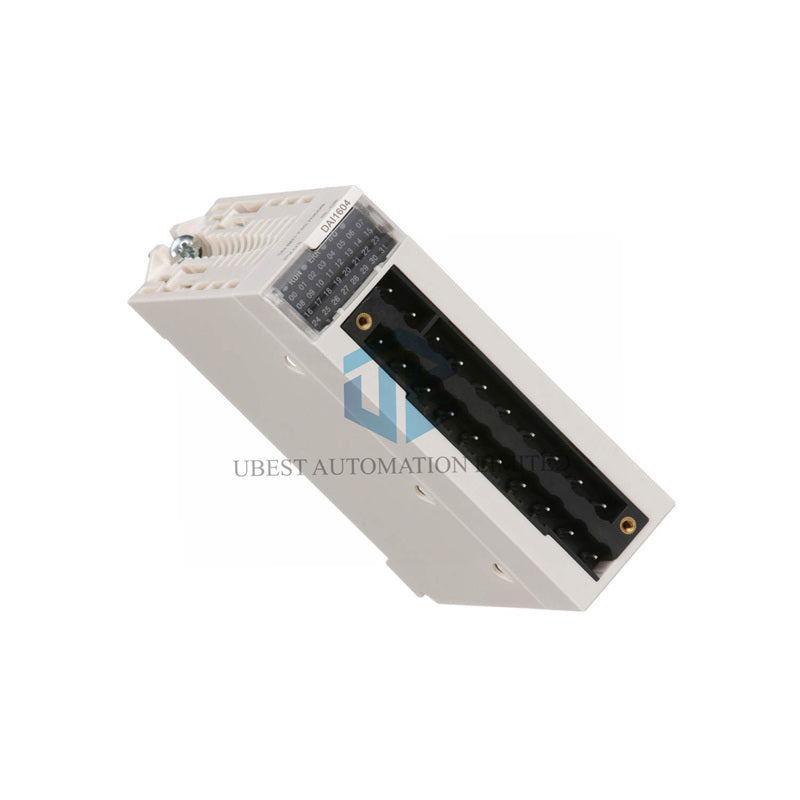

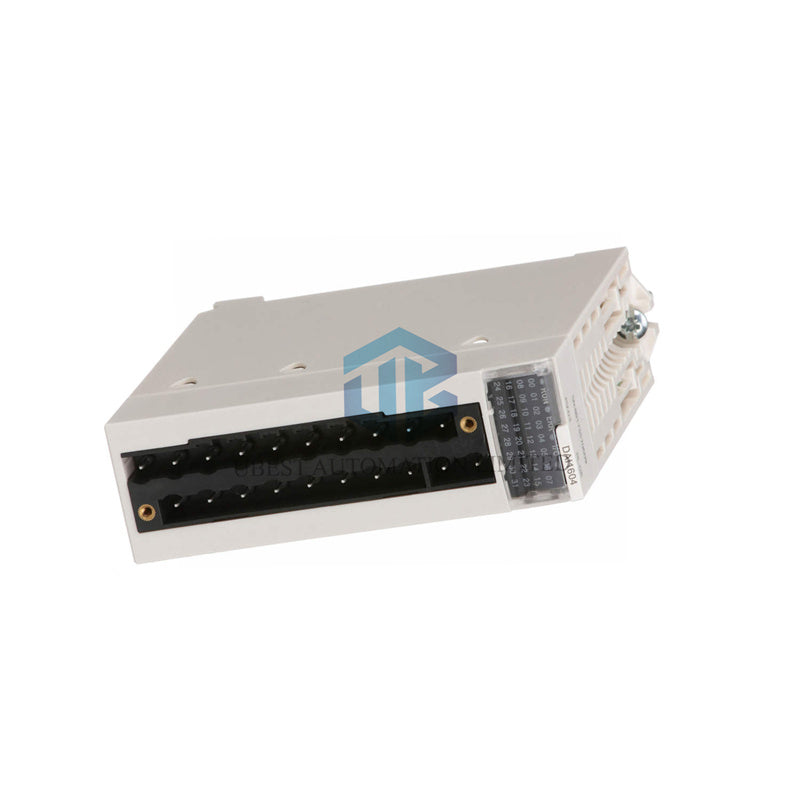

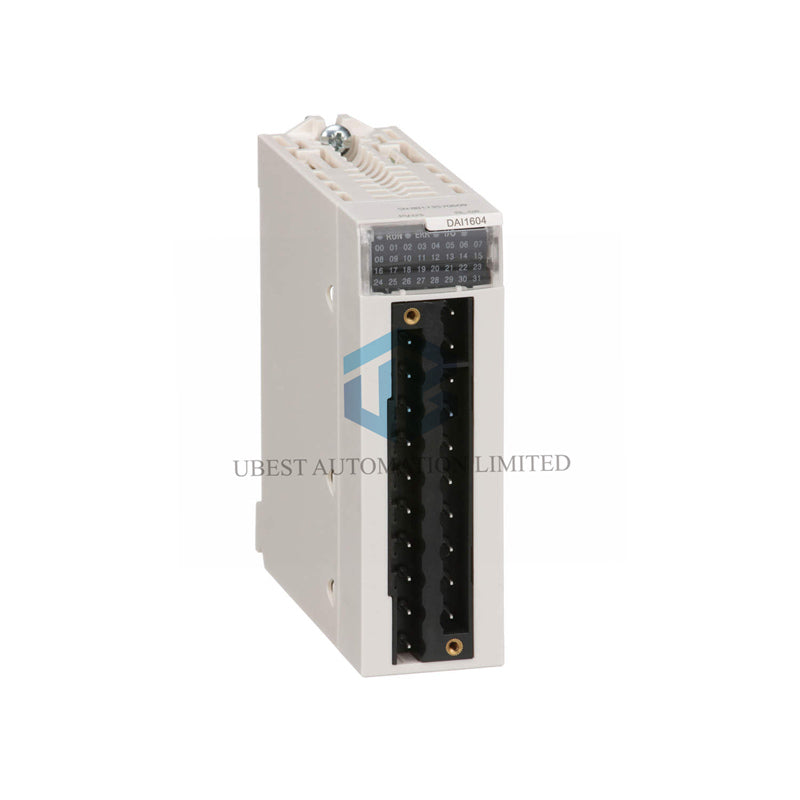

Schneider Electric BMXDAI1604: Yüksek Yoğunluklu 120V AC Giriş Modülü

Yüksek voltajlı AC sensörleri doğrudan Schneider Electric BMXDAI1604 ile bağlayın. Modicon M340/M580 sistemleri için özel olarak tasarlanmış bu dijital giriş modülü, 100-120V AC sinyalleri için 16 izole kanala sahiptir. Harici röleye ihtiyaç duymadan endüstriyel limit anahtarları, butonlar ve kontak çıkışları ile doğrudan ara yüz sağlar. Modül, hem 2 telli hem de 3 telli yakınlık sensörlerini destekleyerek kurulum esnekliği sunar. Sağlam kanal teşhisi ve yüksek MTBF ile zorlu tesis uygulamalarında güvenilir izleme sağlar.

Temel Teknik Özellikler

• Marka & Model: Schneider Electric BMXDAI1604
• Ürün Serisi: Modicon M340 / M580 (X80 Platformu)
• Giriş Türü: 16 İzole Kapasitif AC Girişi
• Giriş Voltajı: 100-120V AC
• Çalışma Frekansı: 50/60 Hz (47-63 Hz aralığı)
• Giriş Akımı: 5 mA
• Sensor Besleme Aralığı: 85-132V AC
• Yanıt Süresi: Aktifleştirme 10 ms, Devre Dışı Bırakma 20 ms
• Giriş Empedansı: 13 kOhm
• Güç Tüketimi: ≤ 3.8 W
• İzolasyon: 1500V AC (kanal ile lojik arası)
• MTBF Güvenilirliği: 1.504.958 saat
• Çalışma Sıcaklığı: 0°C ile 60°C arası
• Koruma Sınıfı: IP20
• Sertifikalar: CE, CSA, UL, RCM, EAC
• Ağırlık: 0.115 kg (modül), tam paketlemede ~2.07 kg

Öne Çıkan Özellikler & Avantajlar

Doğrudan Yüksek Voltaj Arayüzü: Standart 120V AC saha cihazlarına bağlanırken ara kontrol rölelerine ihtiyaç duymaz. Bu, pano tasarımını basitleştirir, yer tasarrufu sağlar ve arıza noktalarını azaltır.

Yüksek Yoğunluklu & İzole Kanallar: Tek bir modülde on altı tamamen izole giriş kanalı, raf yuvası başına maksimum G/Ç sayısı sağlar. İzolasyon, PLC’nin dahili elektroniğini saha tarafındaki voltaj dalgalanmalarından veya arızalardan korur.

Kapsamlı Teşhis: Her kanal yeşil durum LED’ine sahiptir. Modül seviyesindeki LED’ler (RUN, ERR, I/O FAULT) anlık sağlık durumu sunar, hızlı arıza tespiti ve azalan duruş süreleri sağlar.

Olağanüstü Güvenilirlik: 1,5 milyon saati aşan MTBF ile bu modül, endüstriyel ortamlarda sürekli çalışma için tasarlanmış olup kritik süreçlerde uzun vadeli kararlılık sağlar.

Geniş Sensör Uyumluluğu: Standart 2 telli ve 3 telli AC yakınlık sensörleri (IEC 60947-5-2 & IEC 61131-2 Tip 3) ile uyumlu olup çeşitli algılama uygulamalarında esneklik sunar.

Tipik Uygulamalar

• Seçici anahtarlar, manuel geçersiz kılmalar ve bakım atlama kontrolleri gibi 120V AC makine kontrol cihazlarının bağlanması.
• Motor kontaktörleri ve aşırı yük rölelerinin durumunun doğrudan izlenmesi.
• 120V AC kontrol sinyalleri kullanan mevcut tesis ekipmanları ile ara yüz oluşturulması.
• Su/atık su, malzeme taşıma ve HVAC sistemlerinde yüksek voltaj giriş uygulamaları.

Güvenilir Destek & Hızlı Teslimat

Bu özel modül 12 aylık garanti kapsamındadır. Proje gecikmelerini en aza indirmek için FedEx, UPS ve DHL aracılığıyla hızlı küresel gönderim seçenekleri sunuyoruz.

Sıkça Sorulan Sorular

"Kapasitif" giriş türü ne anlama gelir?

Bu, dahili giriş devresi tasarımını ifade eder. Kapasitif giriş, AC sinyaller için iyi bir gürültü bağışıklığı sağlar. Kullanıcı için bu, standart AC cihazlarla uyumluluk ve iyi tanımlanmış AÇIK/KAPALI voltaj eşik değeri anlamına gelir.

Bu modülü 240V AC sinyallerle kullanabilir miyim?

Hayır. BMXDAI1604 sadece 100-120V AC için derecelendirilmiştir. 240V AC uygulanması modüle zarar verir. Daha yüksek voltajlar için 240V AC dereceli farklı bir modül kullanılmalıdır.

Dışarıdan sigorta gerekli midir?

Evet. Kısa devre koruması için her giriş kanalı grubuna bir adet 0.5A hızlı sigorta gereklidir. Bu kritik bir güvenlik bileşenidir.

2 telli AC yakınlık sensörünü nasıl yönetir?

Modül, 2 telli sensörü beslemek için küçük bir kaçak akım sağlar (sensör beslemesi: 85-132V AC). Sensör aktifleştirildiğinde, giriş devresi tarafından AÇIK durum olarak algılanacak kadar (≥2.5 mA) akım çeker.

Aktivasyon ve devre dışı bırakma süresi arasındaki fark nedir?

Aktivasyon süresi (maksimum 10 ms), saha sinyalinin AÇIK olmasından PLC’nin bunu lojik 1 olarak algılamasına kadar geçen gecikmedir. Devre dışı bırakma süresi (maksimum 20 ms), saha sinyalinin KAPALI olmasından PLC’nin bunu lojik 0 olarak algılamasına kadar geçen gecikmedir. Bu, AC girişlerde dalga formunun sıfır geçişi nedeniyle tipiktir.
