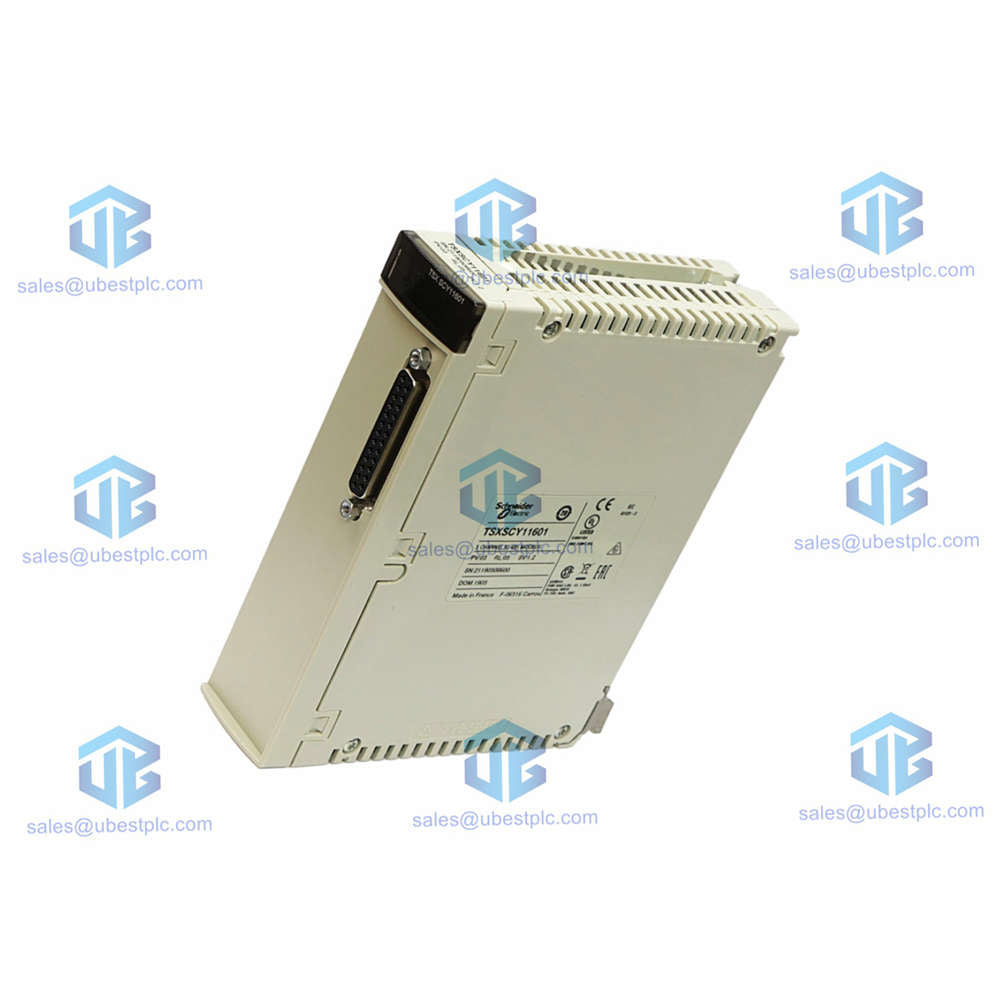

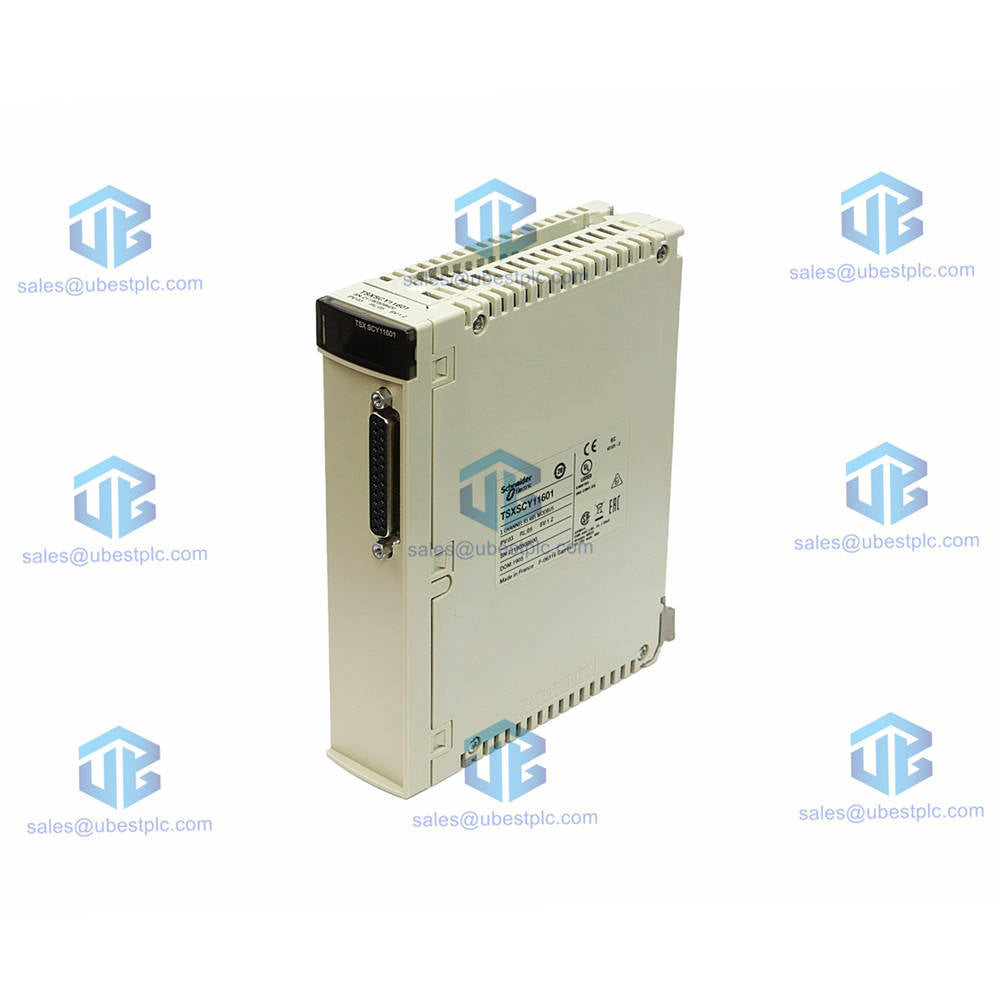

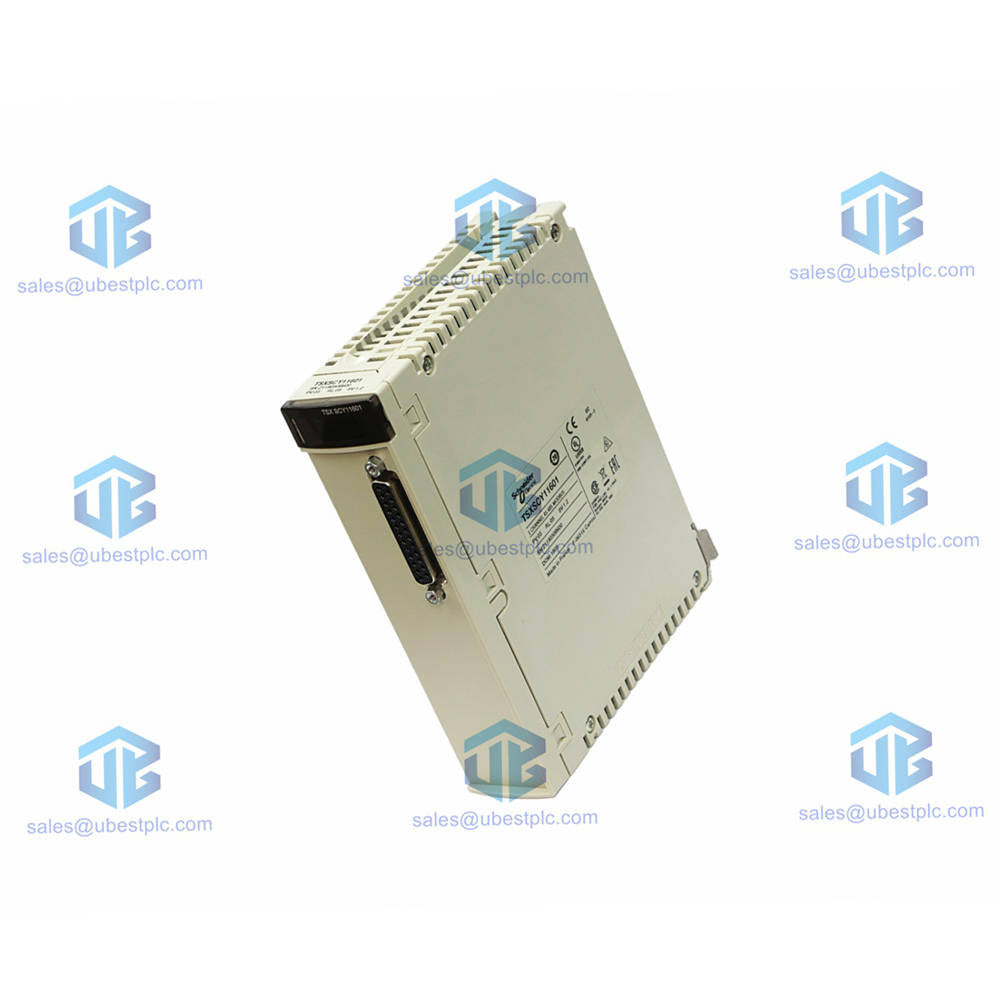

Schneider Electric Modicon Premium TSXSCY11601 RS485 Haberleşme Modülü – 32 Cihaz, 1300 m

TSXSCY11601, Modicon Premium denetleyicilerini endüstriyel RS485 veri yollarına bağlar. 1300 m'lik bir ağda 32 adede kadar cihazı yönetir. Modül, Modbus, Uni-Telway ve karakter modu çerçevelerini kullanır. Mühendisler, yalıtılmış seri bağlantısı ve kapsamlı tanılama sayaçları nedeniyle TSXSCY11601'i tercih eder.

Temel Haberleşme Değerleri

• Marka: Schneider Electric
• Model: TSXSCY11601
• Ürün Serisi: Modicon Premium Otomasyon Platformu
• Ürün Türü: Haberleşme modülü
• Uyumlu Ana Bilgisayarlar: Atrium ve Premium platformları
• Yazılım: Unity Pro
• Erişim Yöntemi: Master/Slave
• Bağlantı: 1 seri bağlantı, SUB-D 25 konektör
• Protokol: Modbus
• Fiziksel Katman: RS485, yalıtılmış
• İletim Modu: Asenkron temel bant
• Çerçeve Türleri: Karakter modu, RTU, ASCII, Uni-Telway
• İletim Hızı: 1.2–19.2 kbit/s
• Kablo Türü: 2 bükümlü, blendajlı çift
• Cihaz Sayısı: 32
• Adres Aralığı: 0–247
• Veri Yolu Uzunluğu: Uni-Telway, Modbus ve karakter modu için 1300 m
• Tap Bağlantı Uzunluğu: 15 m
• Modül Biçimi: Standart
• Ağırlık: 0.34 kg

Öne Çıkan Satış Noktaları

• Tek modül üç protokolü destekler: Modbus, Uni-Telway ve karakter modu.
• Yalıtılmış RS485 bağlantısı, uzun fabrika veri yollarındaki toprak döngülerini engeller.
• Hızlı veri alışverişi için istek başına 120 sözcük veya 1920 bit işler.
• Her çerçevede yerleşik CRC 16 denetimi, iletim hatalarını saptar.
• Tanılama ve olay sayaçları, veri yolu sorunlarını gidermeyi kolaylaştırır.
• Tek bir 1300 m'lik segmentte 32 slave cihaza ulaşır.
• Standart biçimli gövde, mevcut Premium raf yuvalarına uyar.
• 01 ile 11 arasındaki tüm yaygın Modbus işlev kodlarını destekler.

Desteklenen Modbus işlevleri

• 01: Bitleri okuma (master)
• 02: Giriş bitlerini okuma (master)
• 03: Sözcükleri okuma (master)
• 04: Giriş sözcüklerini okuma (master)
• 05: 1 bit veya n bit yazma (master)
• 06: 1 sözcük veya n sözcük yazma (master)
• 07: İstisnai okuma durumu (master/slave)
• 08: Tanılama (master/slave)
• 0B: Olay sayacı (master/slave)
• 0C: Olay bağlantısı (ana/bağımlı)
• 0F: n çıkış biti yaz (bağımlı)
• 10: n çıkış sözcüğü yaz (bağımlı)
• 11: Bağımlı cihaz tanımlama (ana/bağımlı)

Elektriksel Özellikler ve Durum Göstergeleri

• Akım tüketimi: 5 V DC'de 350 mA
• RUN LED'i: yeşil, modülün çalışma durumunu gösterir
• ERR LED'i: kırmızı, dahili arızayı veya modül hatasını belirtir
• CH0 LED'i: seri bağlantıdaki iletişim etkinliğini gösterir
• İzleme: tanılama sayaçları ve olay sayaçları
• Çerçeve denetimi: çerçeve başına bir CRC 16 denetimi

Çevresel Bağışıklık

• Çalışma sıcaklığı: 0–60 °C
• Depolama sıcaklığı: -25–70 °C
• Bağıl nem: yoğuşmasız %5–95
• Çalışma yüksekliği: 2000 m'ye kadar

Kurulum Kılavuzu

• Modülü boş bir Premium veya Atrium raf yuvasına takın.
• SUB-D 25 bağlantı noktasını iki bükümlü, blendajlı çift kullanarak RS485 veri yoluna bağlayın.
• Sinyal kalitesini korumak için her bağlantı kolunu 15 m veya altında tutun.
• Yansımaları önlemek için veri yolunun uçlarını RS485 kurallarına göre sonlandırın.
• Gücü açmadan önce bağımlı cihaz adreslerini 0–247 aralığında atayın.
• Ağla eşleşmesi için baud hızını 1.2 ile 19.2 kbit/s arasında ayarlayın.
• Başlangıçtan sonra yeşil RUN LED'ini ve CH0 etkinliğini kontrol edin.
• Arıza oluştuğunda ERR LED'ini ve tanılama sayaçlarını okuyun.
• Projeyi indirmeden önce modülü Unity Pro'da yapılandırın.

Paket İçeriği

• 1 × Schneider Electric TSXSCY11601 iletişim modülü
• 1 × koruyucu ambalaj kutusu
• Paket ağırlığı: 0.34 kg (modül)
• FedEx, UPS veya DHL ile gönderim

Sıkça Sorulan Sorular

• TSXSCY11601 kaç cihazı destekler? Tek bir veri yolunda 0 ile 247 arasındaki adreslere sahip 32 cihazı destekler.
• En uzun veri yolu uzunluğu nedir? Modül, Uni-Telway, Modbus ve karakter modunda 1300 m mesafeye ulaşır.
• Modül hangi baud hızlarını destekliyor? Asenkron temel bant modunda 1.2 kbit/s ile 19.2 kbit/s arasında çalışır.
• Modül veri bütünlüğünü nasıl denetler? Gönderdiği veya aldığı her çerçeveye bir CRC 16 denetimi uygular.
• Üç LED ne anlama geliyor? RUN normal çalışmayı gösterir, ERR modül arızalarını belirtir ve CH0 bağlantı etkinliğini gösterir.
