Siemens 6ES7441-1AA03-0AE0 - S7-400 için Çok Yönlü Seri Haberleşme Modülü

Siemens 6ES7441-1AA03-0AE0 haberleşme işlemcisi ile esnek seri bağlantının avantajlarından yararlanın. Bu CP 441-1 modülü, SIMATIC S7-400 PLC için özel olarak tasarlanmış bir seri haberleşme kartıdır ve çok çeşitli üçüncü taraf cihazlarla güvenilir noktadan noktaya veri alışverişi sağlar. Birden fazla fiziksel arayüzü (RS232, RS422/485, 20mA TTY) ve standart protokolleri desteklediğinden yazıcılar, barkod tarayıcılar, sürücüler ve diğer seri ekipmanlar için ideal bağlantıdır.

Eksiksiz Teknik Özellikler

Marka ve Seri: Siemens SIMATIC S7-400

Tam Model Numarası: 6ES7441-1AA03-0AE0 (CP 441-1 Haberleşme İşlemcisi)

Modül Türü: Seri Haberleşme Modülü, 1 Kanal

Fiziksel Arayüzler: Takılabilir alt modül üzerinden seçilebilir: RS232C (V.24), RS422/485 (X.27), 20mA TTY

Maksimum İletim Hızı: 38.4 kbit/s (20mA TTY için 19.2 kbit/s)

Entegre Protokoller: 3964(R), ASCII, Yazıcı Sürücüsü (HP DeskJet/LaserJet, IBM Proprinter, Kullanıcı tanımlı)

Maksimum Kablo Uzunluğu: 10m (RS232), 1200m (RS422/485), 1000m (20mA TTY) - tümü ekranlı

Güç Beslemesi: S7-400 arka panelinden (5V DC, maks. 700 mA) + belirli alt modüller için 24V DC

S7 Haberleşmesi: Siemens PLC'leri arasında veri alışverişi için S7 genişletilmiş haberleşmesini destekler

Yapılandırma: Siemens STEP 7 yazılımı üzerinden (yapılandırma paketi CD'de dahildir)

CPU Üzerindeki Bellek Gereksinimleri: Parametreler için 1-5 KB, mesaj metinleri için 55 KB'a kadar

Boyutlar (G x Y x D): 25 mm x 290 mm x 210 mm

Ağırlık: Yaklaşık 720 g (Modül) + 100 g (Arayüz alt modülü)

Kurulum ve Uyumluluk Kılavuzu

Ana 6ES7441-1AA03-0AE0 modülünü S7-400 rafınıza takın. Ardından istediğiniz fiziksel standarda (RS232, RS422/485 veya 20mA TTY) uygun gerekli arayüz alt modülünü (ayrı satılır) seçip takın. Protokolü, baud hızını, veri biçimini ve diğer parametreleri ayarlamak için STEP 7'de bulunan yapılandırma paketini kullanın. Modemler, teraziler, ekranlar ve eski kontrol sistemleri gibi standart seri protokolleri destekleyen cihazlarla uyumludur.

Paket İçeriği ve Garanti

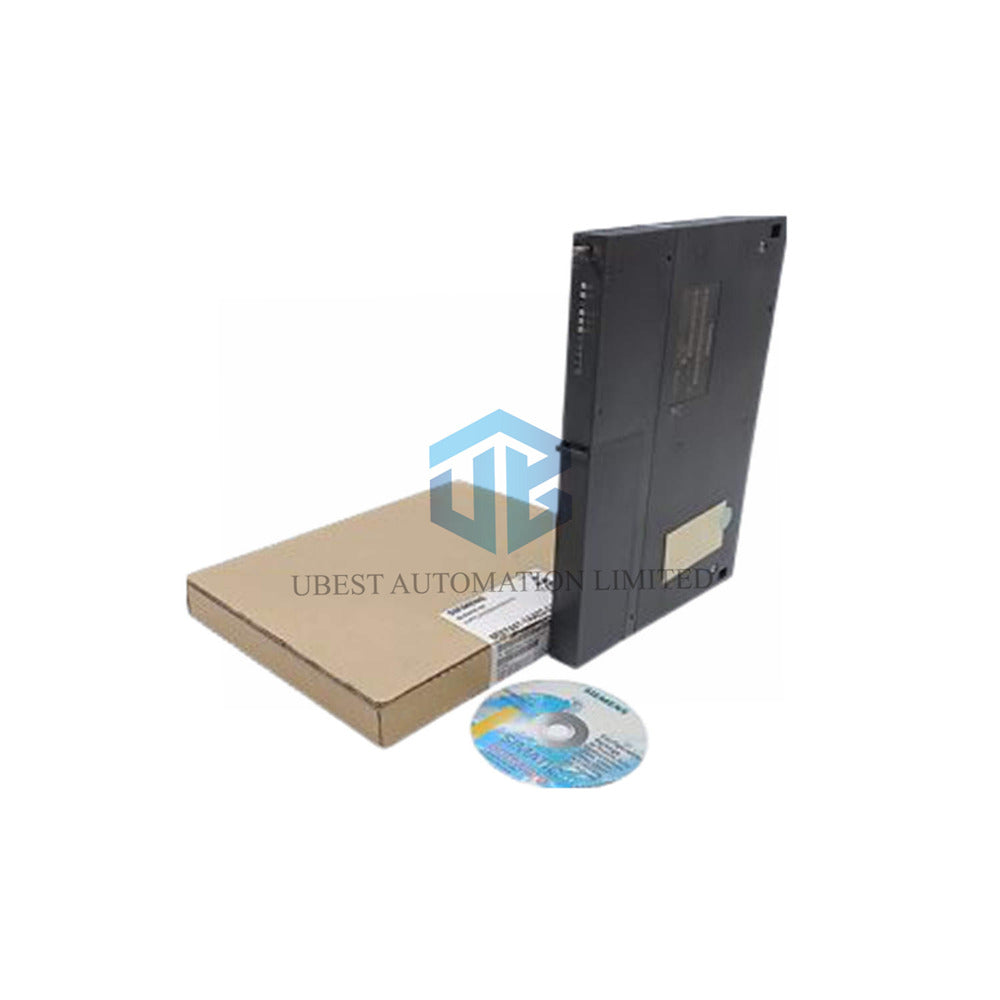

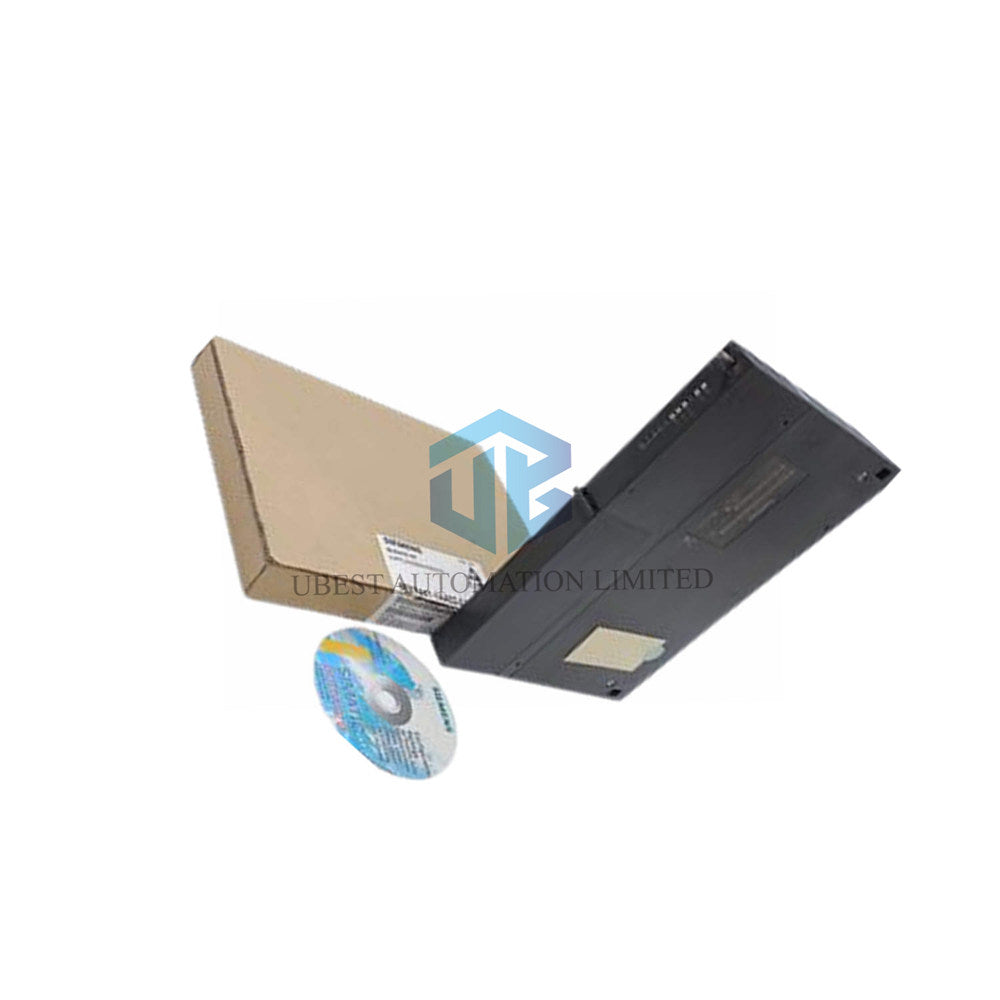

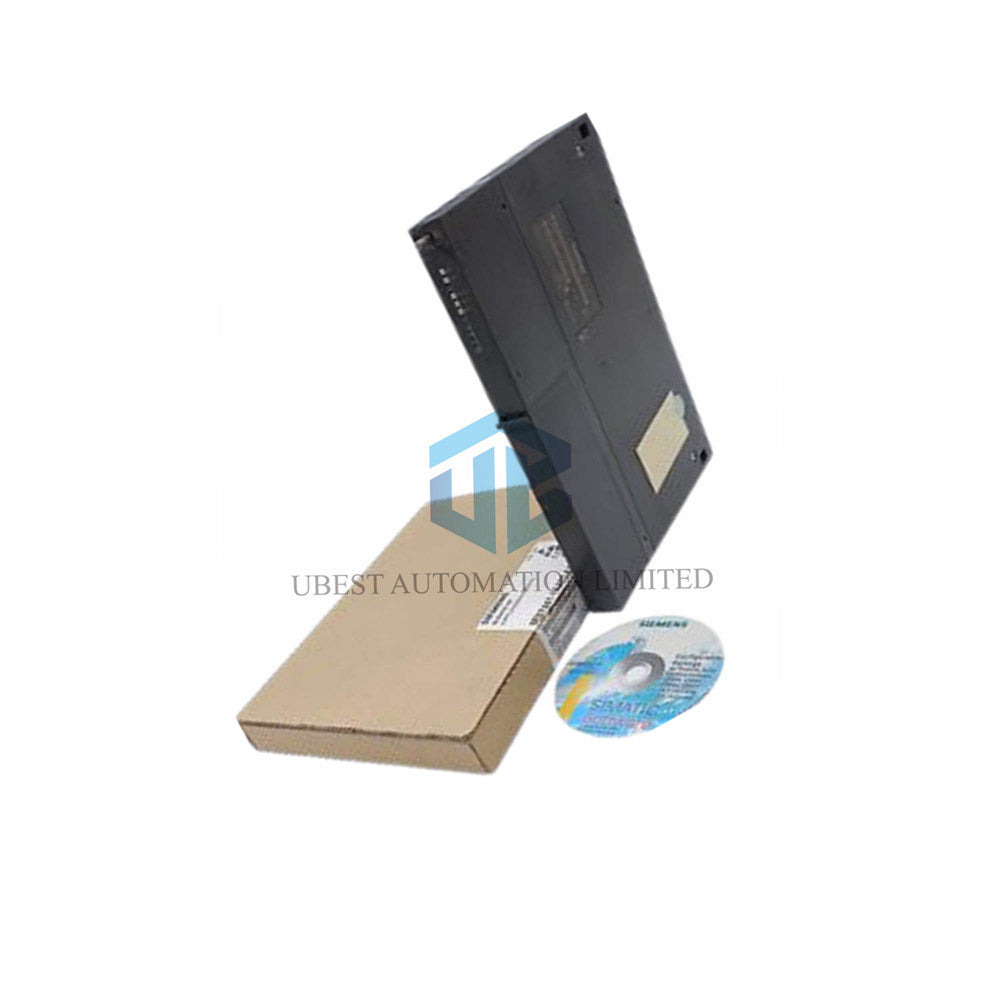

Paket İçeriği: 1 x Siemens CP 441-1 Haberleşme Modülü (6ES7441-1AA03-0AE0) ve CD üzerinde Yapılandırma Yazılımı.

Not: Fiziksel arayüz alt modülü (RS232, RS422/485 veya 20mA TTY) genellikle ayrı satılır. Lütfen siparişinizi kontrol edin.

Garantimiz: Bu ürün tam 12 aylık garanti kapsamındadır.

Hızlı Global Gönderim

FedEx, UPS ve DHL aracılığıyla dünya genelinde hızlı teslimat sağlıyoruz.

Sıkça Sorulan Sorular (SSS)

Hangi arayüz alt modülünü ayrıca satın almam gerekiyor?

Şunlardan birine ihtiyacınız vardır: RS232 (6ES7964-1AA04-0AA0), RS422/485 (6ES7964-1AB04-0AA0) veya 20mA TTY (6ES7964-1AC04-0AA0). Bağlayacağınız cihazın bağlantı noktası türüne göre seçim yapın.

Bu modülü bir barkod tarayıcıya bağlayabilir miyim?

Evet, kesinlikle. RS232 veya RS422 arayüzü üzerinden ASCII protokol sürücüsünü kullanmak, seri barkod tarayıcılarından S7-400 PLC'ye veri okumak için yaygın ve güvenilir bir yöntemdir.

20mA TTY arayüzü ne için kullanılır?

20mA akım döngüsü (TTY) arayüzü, çok uzun mesafelerde (1000m'ye kadar) mükemmel parazit bağışıklığıyla bilinen, daha eski ve son derece dayanıklı bir standarttır. Genellikle eski teleprinter'larda, endüstriyel terminallerde ve bazı özel saha ekipmanlarında bulunur.

PLC'imden nasıl veri yazdırabilirim?

Entegre yazıcı sürücüsünü kullanın. Uyumlu bir yazıcıyı (HP LaserJet gibi) RS232 üzerinden bağlayın. Modül biçimlendirme ve iletim işlemlerini gerçekleştirir; böylece PLC programınız etiketleri veya raporları yazdırmak üzere veri dizelerini kolayca gönderebilir.

Kurulum için programlama bilgisi gerekli mi?

Minimum düzeyde programlama gerekir. Kurulumun çoğu, protokolleri seçtiğiniz ve parametreleri ayarladığınız STEP 7 yapılandırma ekranları üzerinden yapılır. Yapılandırılmış haberleşme sürücüsü aracılığıyla veri bloklarını göndermek veya almak için PLC'nizde basit bir mantık yazmanız gerekir.
