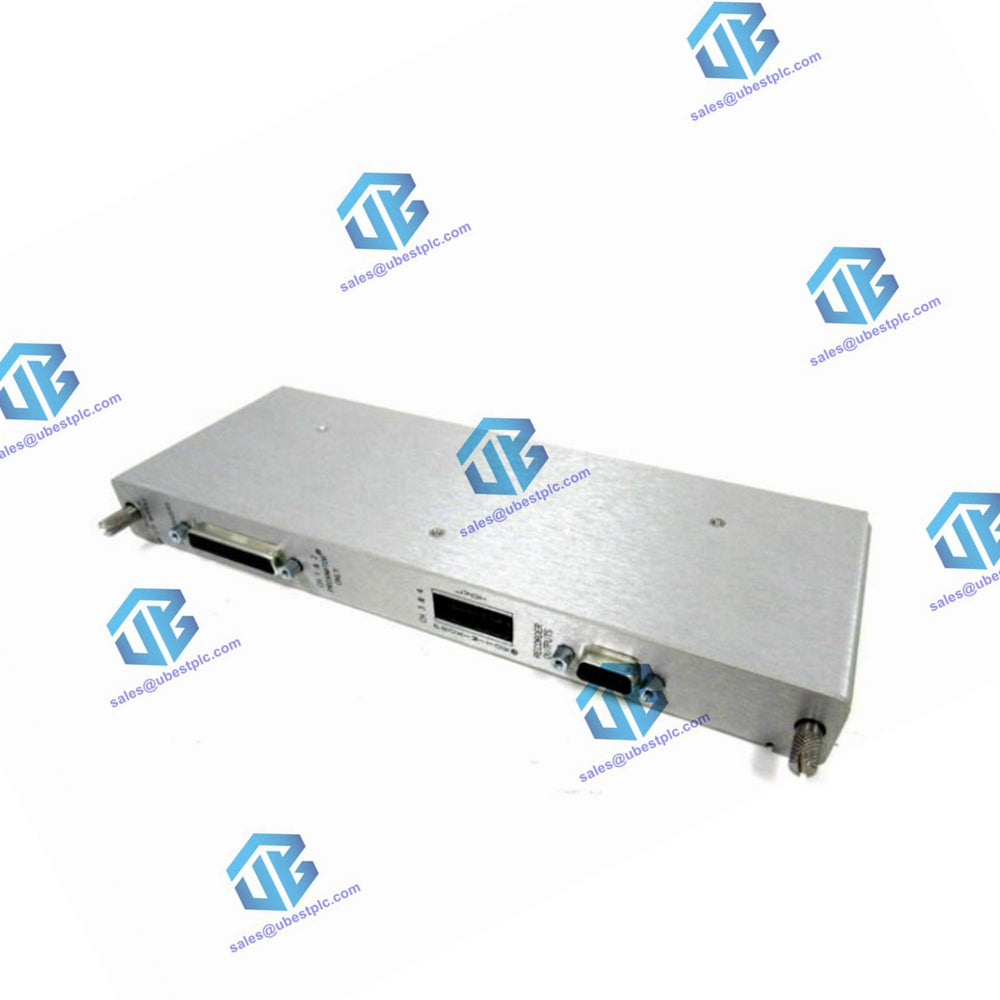

Преглед на 135145-01 Позиционен I/O модул с външни терминали за използване с Проксимитори, RPT или DC LVDT

Описание

Позиционният I/O модул 135145-01 е предназначен за използване с позиционния монитор 3500/45. Този модул приема входове от различни трансдюсери, включително близостни трансдюсери, ротационни позиционни трансдюсери (RPT) и DC линейни променливи диференциални трансформатори (DC LVDT). Той обработва тези входове и ги сравнява с потребителски програмирани аларми за ефективно наблюдение на позициите на машините.

Технически характеристики

Входове

• Сигнални входове: Приема от 1 до 4 сигнални входа.
• Консумация на енергия:
  • 7.7 вата (типично, при използване на Позиционен I/O)
  • 8.5 вата (типично, при използване на AC LVDT I/O)
  • 5.6 вата (типично, при използване на ротационен потенциометър I/O)
• Входно съпротивление:
  • 1 MΩ (входове DC LVDT)
  • 10 kΩ (входове Проксимитор или RPT)
  • 137 kΩ (входове AC LVDT)
  • 200 kΩ (входове ротационен потенциометър)

Изходи

• LED индикатори на предния панел:
  • OK LED: Показва правилната работа на монитора.
  • TX/RX LED: Показва комуникация с други модули.
  • Bypass LED: Показва, когато мониторът е в режим на заобикаляне.
• Захранване на трансдюсера:
  • Проксимитор или RPT: -24 Vdc
  • DC LVDT: +15 Vdc
  • AC LVDT: 2.3Vrms 3400Hz синусоидален сигнал
  • Ротационен потенциометър: -12.38 Vdc
• Рекордер:
  • +4 до +20 mA изходи пропорционални на пълномащабните стойности на монитора, незасегнати от къси съединения.
• Напрежение на съответствие: 0 до +12 Vdc през товар с устойчивост от 0 до 600 Ω.
• Резолюция: 0.3662 µA на бит с ±0.25% грешка при стайна температура и ±0.7% грешка в температурния диапазон. Скоростта на обновяване е 100 ms или по-малко.

Обработка на сигнала

• Точност при натиск и диференциално разширение: В рамките на ±0.33% от пълномащабната стойност типично, ±1% максимум.
• Честотна характеристика: Директен филтър -3 dB при 1.2 Hz, филтър за разстояние -3 dB при 0.41 Hz.

Физически характеристики

• Размери на модула на монитора: 241.3 мм x 24.4 мм x 241.8 мм (9.50 инча x 0.96 инча x 9.52 инча), Тегло: 0.91 кг (2.0 lb).
• Размери на I/O модулите: 241.3 мм x 24.4 мм x 99.1 мм (9.50 инча x 0.96 инча x 3.90 инча), Тегло: 0.20 кг (0.44 lb).

Ограничения на околната среда

• Работна температура: -30°C до +65°C (-22°F до +150°F)
• Температура на съхранение: -40°C до +85°C (-40°F до +185°F)
• Влажност: 95% без кондензация
