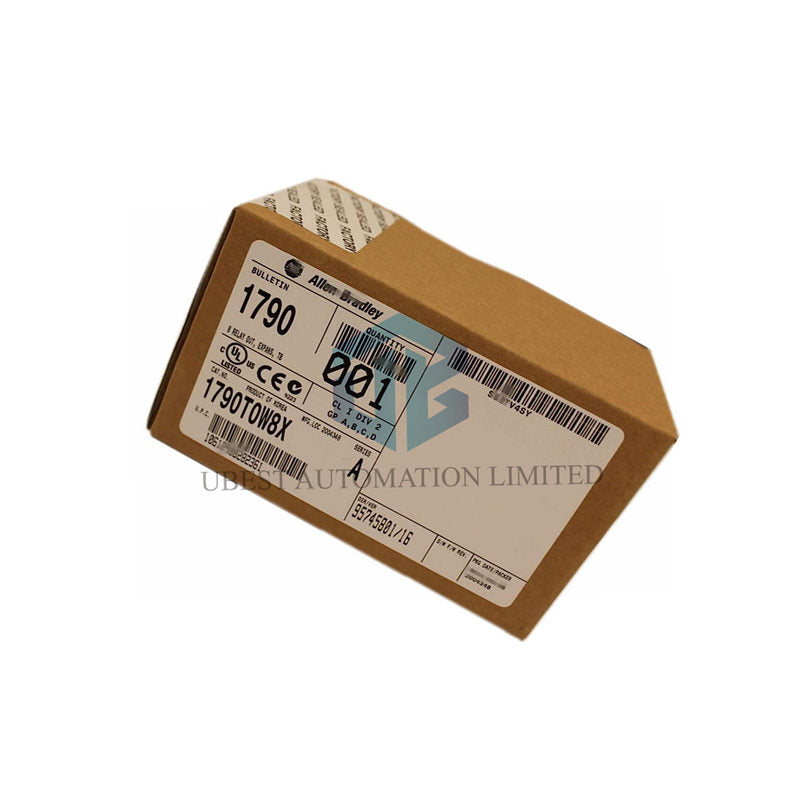

Allen-Bradley 1790-T0W8X 8-канален модул за разширение с релейни изходи

Описание на продукта

Allen-Bradley 1790-T0W8X е гъвкав модул за разширение с 8 релейни изхода за системи DeviceNet. Той разполага с реле тип Form A (SPST-NO), което може да превключва широк диапазон от AC/DC напрежения, което го прави идеален за приложения с микс от натоварвания като осветление, малки мотори и соленоиди. Този компактен модул осигурява висока електрическа изолация и е проектиран за надеждно разширение на вашата контролна система.

Технически характеристики

• Марка: Allen-Bradley (Rockwell Automation)
• Модел: 1790-T0W8X (Пълен каталожен номер: 1790D-T0W8)
• Серия: ArmorBlock MaXum Разпределени входно-изходни модули
• Тип модул: Модул за разширение с 8 релейни изхода
• Тип реле: Form A, SPST, нормално отворено
• Рейтинг на контактите: Микс от AC/DC напрежения (виж по-долу)
• DC натоварване: 5-28V DC @ 2.0 A резистивно
• AC натоварване: 48V AC @ 0.8A, 125V AC @ 2.0A, 250V AC @ 2.0A
• Живот на контактите: 300 000 цикъла (резистивно), 100 000 цикъла (индуктивно)
• Време за превключване: От изключено към включено: максимум 10 ms | От включено към изключено: максимум 10 ms
• Изолация: 1250V AC RMS (I/O към логика)
• Захранване на полето: 24V DC (обхват 19.2…28.8V DC)
• Свързване: Клемна блокова клема (винт M3.0)
• Въртящ момент: максимум 7 lb-in
• Индикатори: 8 зелени LED индикатора за статус
• Общ тип: 1 точка на обща линия (пълна изолация)
• Тегло: 0.38 lbs (0.17 кг)

Инсталация и ръководство за окабеляване

Това е модул за разширение и изисква базов модул за комуникация с DeviceNet. Свържете 24V DC захранване в обхвата 19.2-28.8V DC. Свържете натоварванията директно към клемната блокова клема, използвайки медни проводници. Затегнете винтовете до максимум 7 lb-in. Уверете се, че натоварванията не надвишават посочените токови стойности за избраното напрежение.

Съвместимост на системата

Проектиран като блок за разширение за Allen-Bradley 1790 ArmorBlock MaXum DeviceNet I/O система. Трябва да бъде свързан към съвместим базов модул от серия 1790. Перфектен за добавяне на универсални релейни изходи за управление на смесени AC/DC натоварвания от един мрежов възел.

Съдържание на пакета и гаранция

• Един (1) модул за релейни изходи Allen-Bradley 1790-T0W8X.
• Клемни блокови конектори.
• Монтажен хардуер и документация.

Оригинален продукт на Allen-Bradley с 12-месечна ограничена гаранция.

Глобална доставка

Доставя се по целия свят чрез FedEx, UPS и DHL. Предоставя се номер за проследяване.
