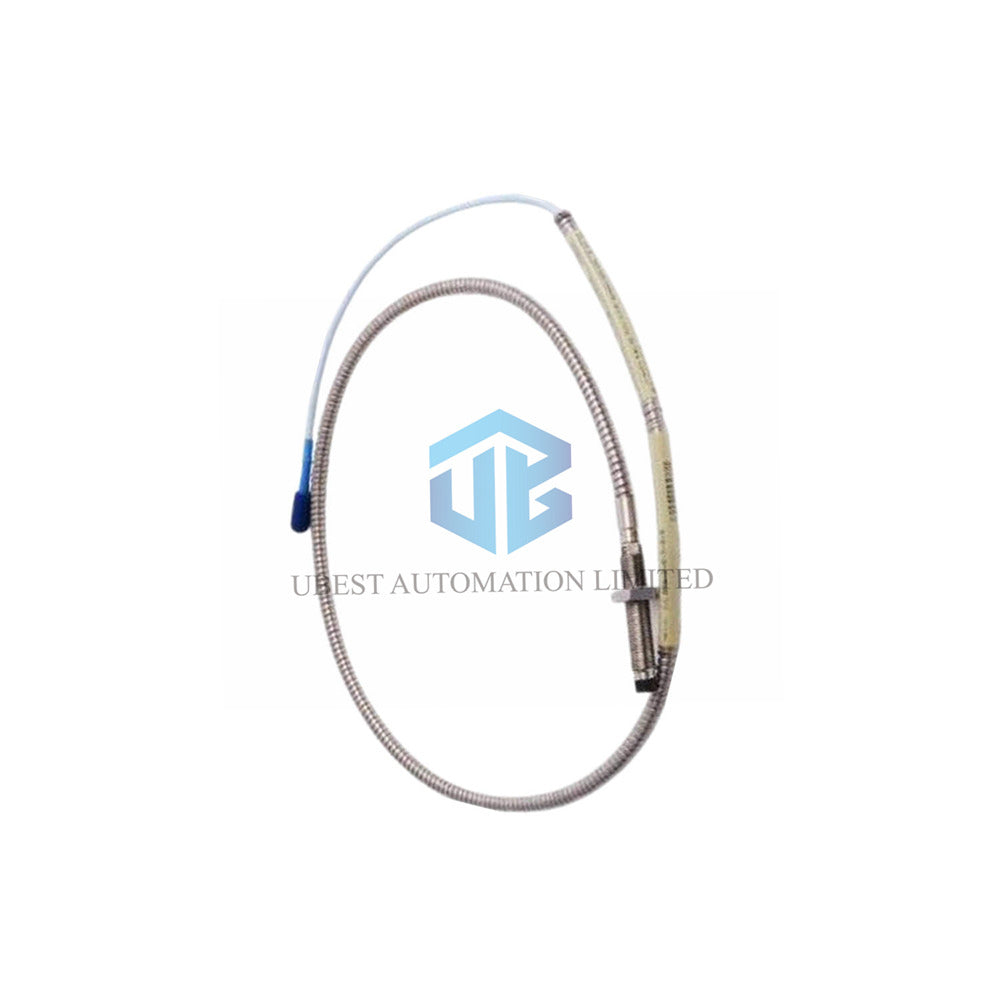

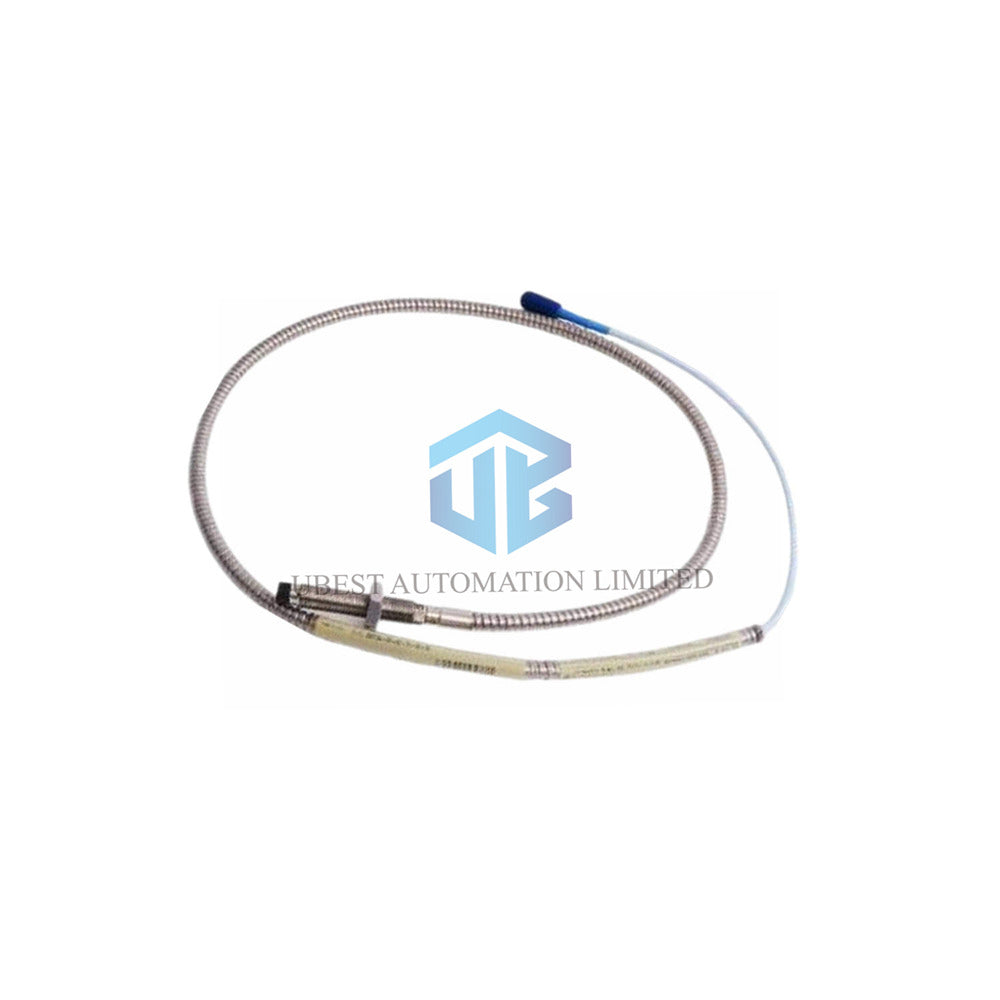

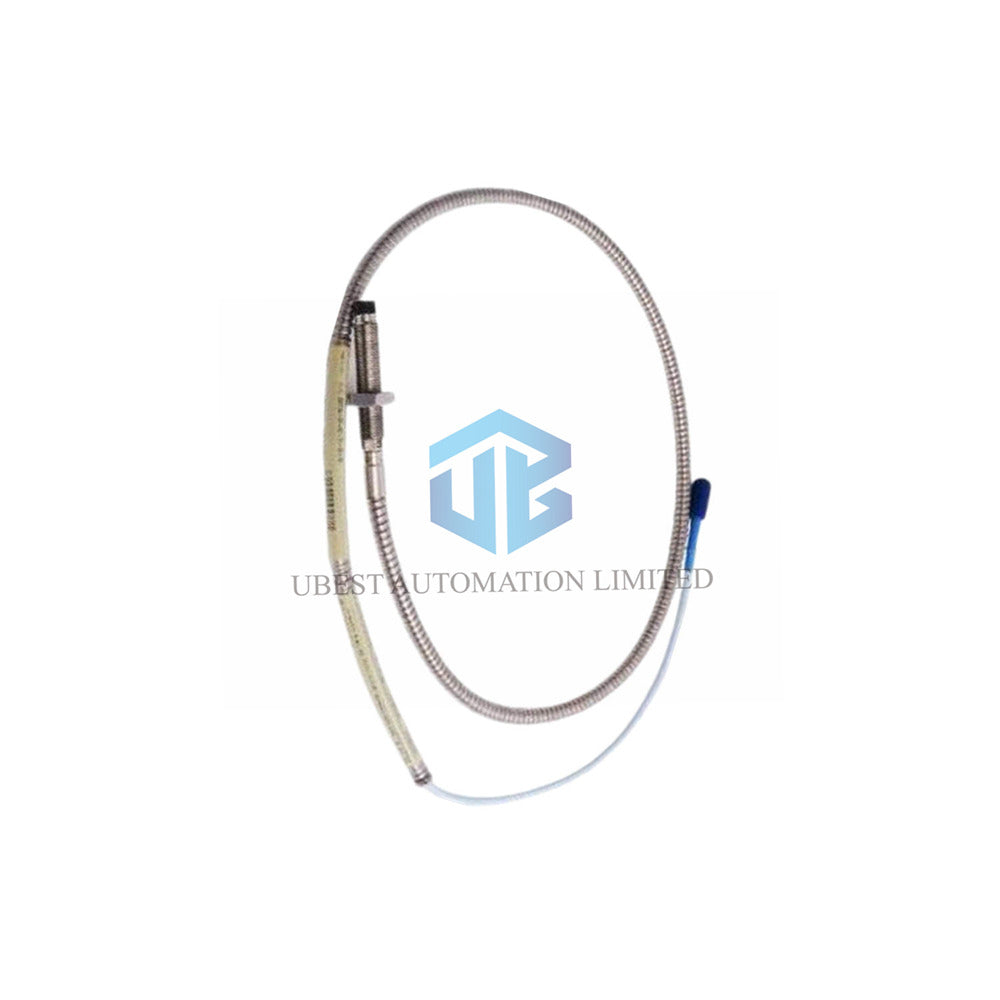

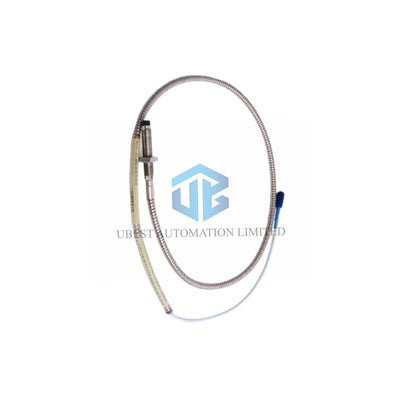

330172-00-08-50-02-CN – Bently Nevada 3300 5mm близкодействуващ сонд

Основни технически характеристики

• Марка и модел: Bently Nevada 330172-00-08-50-02-CN – част от семейството на 3300 близкодействуващи сонди.
• Тип сонда: 5 мм близкодействуващ сонд с резба 1/4-28 UNF и защита.
• Температурен диапазон: Сондата работи от -35°C до +177°C (-31°F до +351°F).
• Захранващо напрежение: Изисква -17.5 Vdc до -26 Vdc при максимален ток 12 mA.
• Чувствителност: По-малко от 2 mV промяна в изходното напрежение при промяна от 1 волт във входното напрежение.
• Изходно съпротивление: 50 Ω.
• Постоянно съпротивление на сондата: 8.73 ± 0.70 Ω (от централния до външния проводник за дължина 5.0 м).
• Материали: Корпусът на сондата е от неръждаема стомана AISI 304; връхът е от полифенилен сулфид (PPS). Кабелът използва 75 Ω триаксиална FEP изолация.

Пълна информация за суфикса (структура на дървото)

Модел 330172-00-08-50-02-CN се разкодира в ясни опции. Всеки суфикс определя конкретна конфигурация за вашата инсталация.

• 330172 – Основен модел сонда (серия 3300 5mm сонди)
• 00 – Опция за дължина без резба: 0 инча
• 08 – Опция за обща дължина на корпуса: 0.8 инча
• 50 – Опция за обща дължина: 5.0 метра (16.4 фута)
• 02 – Опция за конектор: Миниатюрен коаксиален ClickLoc конектор, стандартен кабел
• CN – Опция за одобрения от агенции: Одобрения, специфични за страната

Механични и монтажни детайли

• Резба на корпуса на сондата: 1/4-28 UNF с максимално навиване на резбата 0.375 инча.
• Препоръчителна свредла за резба: Използвайте свредло #3 или по-голямо при пробиване на монтажния отвор.
• Въртящ момент за корпуса на сондата: Препоръчителен въртящ момент 5.1 N·m (45 in·lb); максимален въртящ момент 7.3 N·m (65 in·lb).
• Въртящ момент за конектора: Прилагайте максимален въртящ момент 0.565 N·m (0.42 ft·lbf).
• Минимален радиус на огъване на кабела: 25.4 мм (1.0 инч).
• Якост на опън: 222 N (50 lbf) за връзката корпус-сонда към кабел, и същото за връзката кабел-удължителни конектори.

Устойчивост на околната среда и магнитни полета

• Устойчив на магнитни полета с честота 60 Hz до 300 Гаус (система с дължина 5 метра).
• Вариацията на изходното напрежение остава минимална: при 10 мил разстояние, сондата допринася само 0.0004 мил pp/гаус.
• Класификация на температурата за опасни зони: T1 до T5 за EPL Ga/Gc, и специфичен T-клас за EPL Dc.
• Излагането на сондата на температури под –34°C (-30°F) може да повлияе на живота на уплътнението под налягане.

Често задавани въпроси (ЧЗВ)

• Мога ли да използвам тази сонда с Bently Nevada Proximitor? Да, 330172-00-08-50-02-CN работи с 3300 XL Proximitor сензори и удължителни кабели.
• Каква е максималната дължина на кабела? Сондата сама по себе си е с обща дължина 5.0 метра; удължителните кабели могат да удължат системата до общо 9 метра.
• Подходяща ли е сондата за зони с висока температура? Да, връхът на сондата издържа до +177°C; за по-високи околни температури проверете ограниченията на T-класа.
• Какъв тип резба използва сондата? Използва резба 1/4-28 UNF с максимално навиване 0.375 инча.
• Включва ли сондата одобрения от агенции? Суфиксът „CN“ показва одобрения, специфични за страната; вижте сертификата за точните региони.
