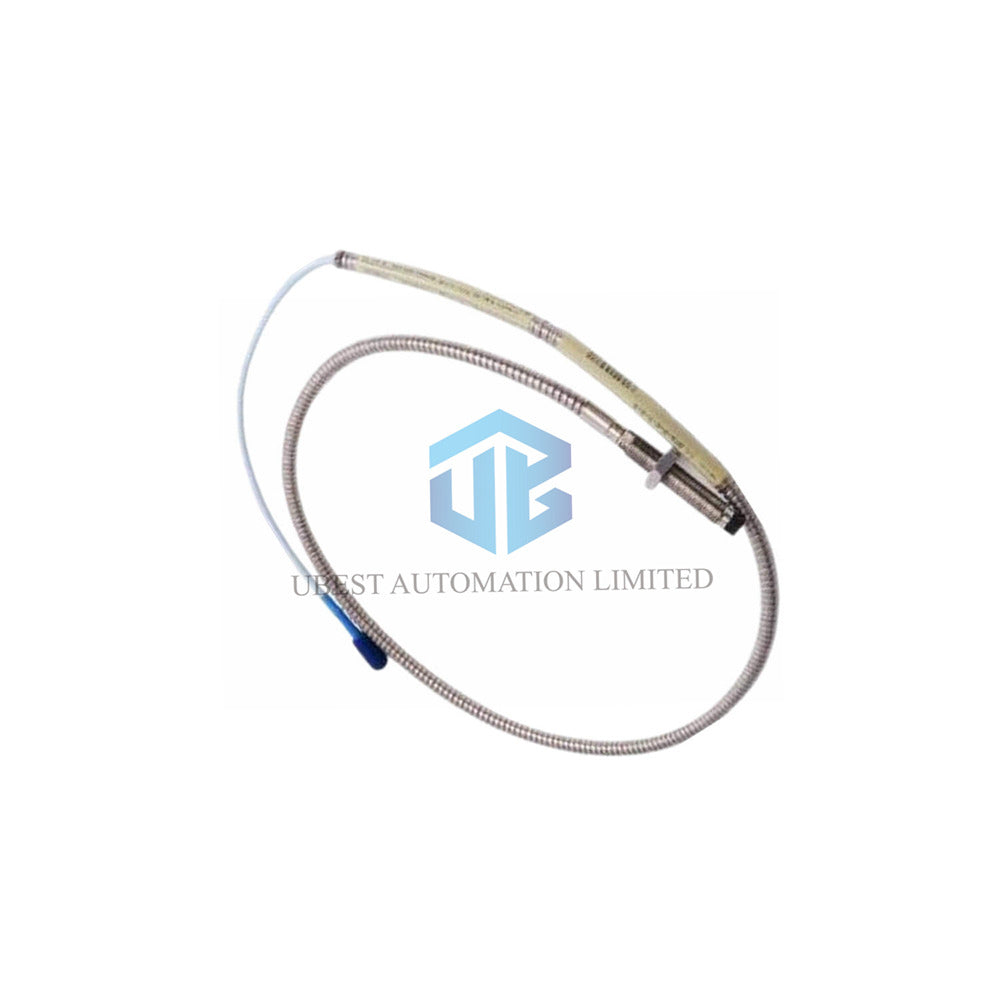

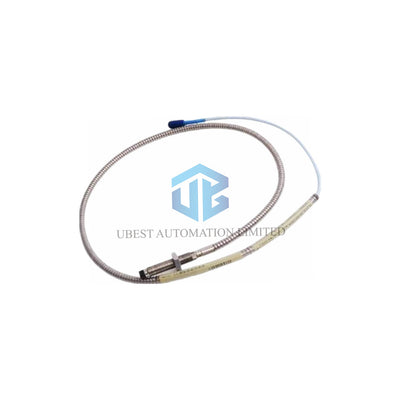

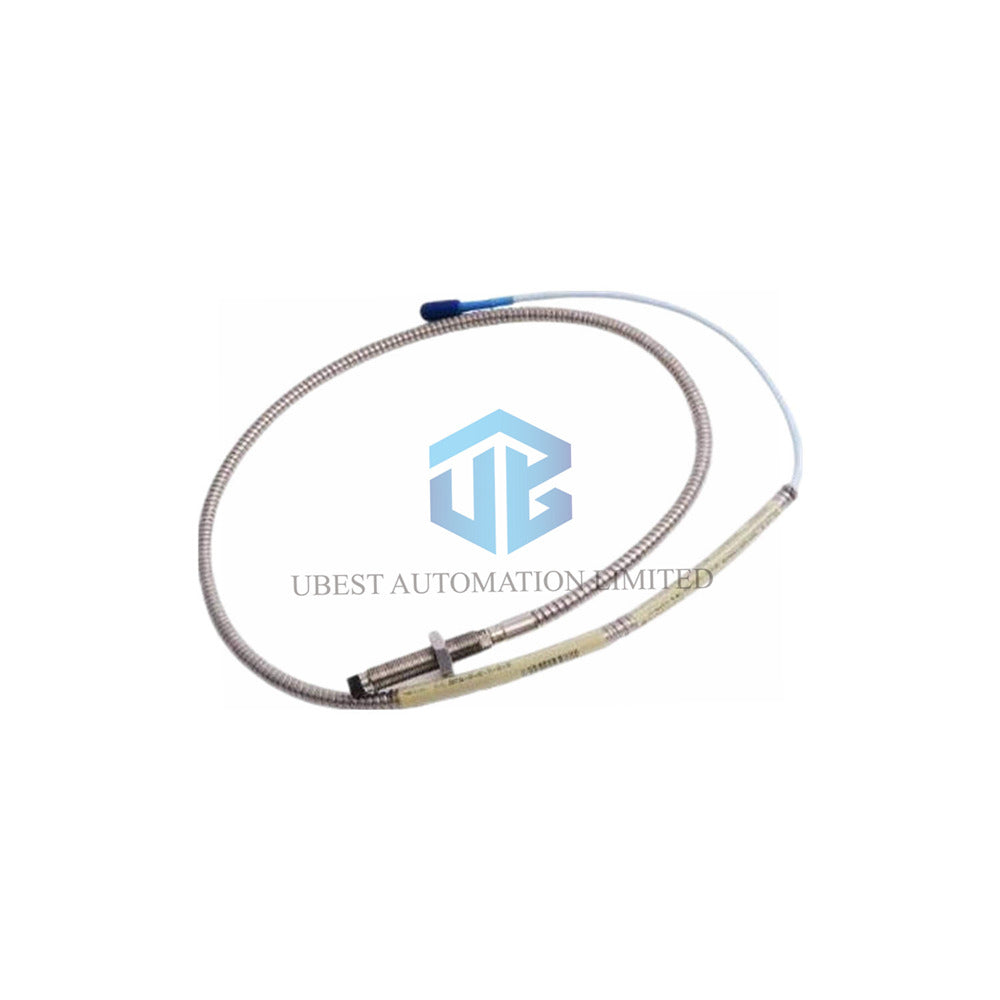

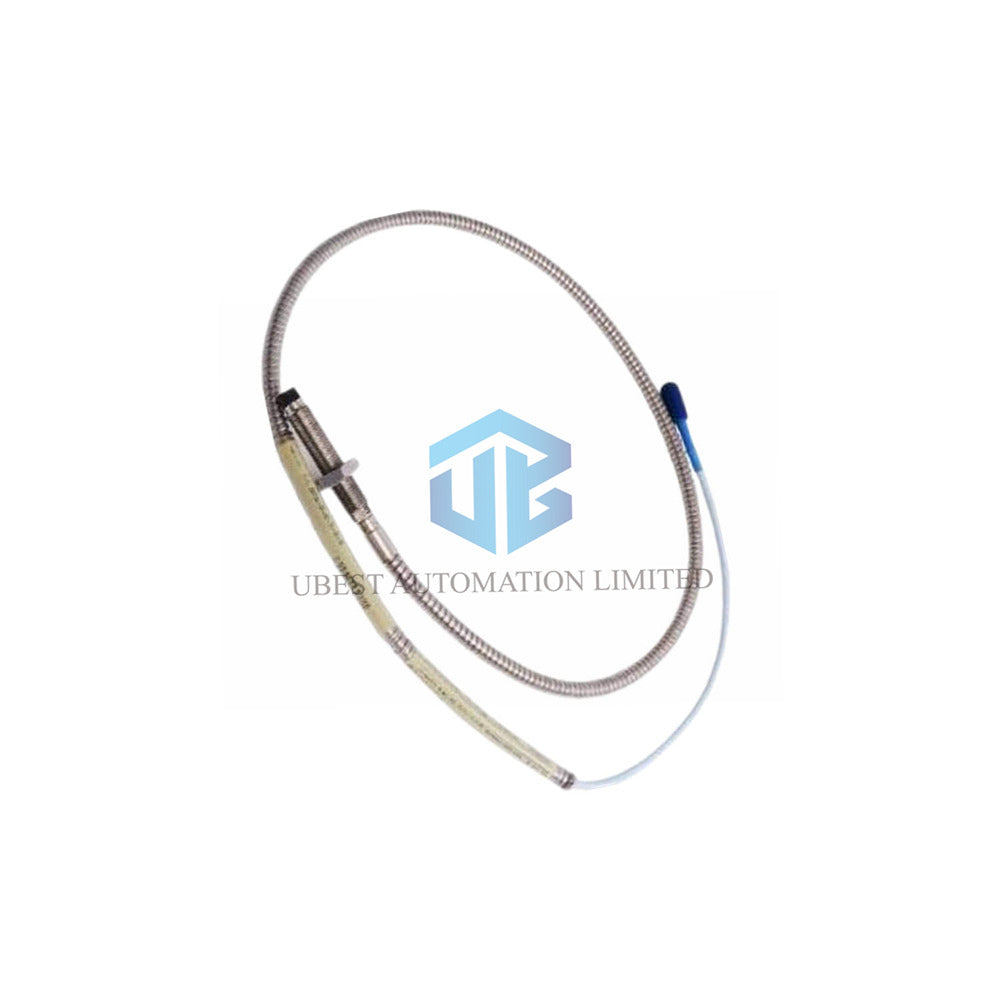

330172-00-20-05-02-CN – Bently Nevada 3300 5mm близкодействуващ сензор

Основни технически характеристики

• Марка и модел: Bently Nevada 330172-00-20-05-02-CN – част от семейството на 3300 близкодействуващи сензори.
• Тип сензор: 5 мм близкодействуващ сензор с резба 1/4-28 UNF и защита.
• Температурен диапазон: Сензорът работи от -35°C до +177°C (-31°F до +351°F).
• Захранващо напрежение: Изисква -17.5 Vdc до -26 Vdc при максимален ток 12 mA.
• Чувствителност: По-малко от 2 mV промяна в изходното напрежение при промяна от 1 волт във входното напрежение.
• Изходно съпротивление: 50 Ω.
• Постоянно съпротивление на сензора: 7.45 ± 0.50 Ω (от централния до външния проводник за дължина 0.5 м).
• Материали: Корпусът на сензора е от неръждаема стомана AISI 304; връхът е от полифенилен сулфид (PPS). Кабелът е с 75 Ω триаксиална FEP изолация.

Пълна информация за суфикса (структура на дървото)

Модел 330172-00-20-05-02-CN се разкодира в ясни опции. Всеки суфикс определя конкретна конфигурация за вашата инсталация.

• 330172 – Основен модел сензор (серия 3300 5mm сензори)
• 00 – Опция за дължина без резба: 0 инча
• 20 – Опция за обща дължина на корпуса: 2.0 инча
• 05 – Опция за обща дължина: 0.5 метра (1.6 фута)
• 02 – Опция за конектор: Миниатюрен коаксиален ClickLoc конектор, стандартен кабел
• CN – Опция за одобрение от агенция: Одобрения специфични за държавата

Механични и монтажни детайли

• Резба на корпуса на сензора: 1/4-28 UNF с максимално навиване на резбата 0.375 инча.
• Препоръчителна свредла за нарез: Използвайте свредло #3 или по-голямо при пробиване на монтажния отвор.
• Въртящ момент за корпуса на сензора: Препоръчителен въртящ момент 5.1 N·m (45 in·lb); максимален въртящ момент 7.3 N·m (65 in·lb).
• Въртящ момент за конектора: Прилагайте максимален въртящ момент 0.565 N·m (0.42 ft·lbf).
• Минимален радиус на огъване на кабела: 25.4 мм (1.0 инч).
• Якост на опън: 222 N (50 lbf) за връзката корпус-сензор към проводника, и същото за връзката проводник-удължителен кабел.

Често задавани въпроси (FAQ)

• Мога ли да използвам този сензор с Bently Nevada Proximitor? Да, 330172-00-20-05-02-CN работи с 3300 XL Proximitor сензори и удължителни кабели.
• Каква е максималната дължина на кабела? Този сензор има обща дължина 0.5 метра; удължителните кабели могат да удължат системата до общо 9 метра.
• Подходящ ли е този сензор за зони с висока температура? Да, връхът на сензора издържа до +177°C; за по-високи околни температури проверете ограниченията на T-класа.
• Какъв тип резба използва сензорът? Използва резба 1/4-28 UNF с максимално навиване 0.375 инча.
• Включва ли сензорът одобрения от агенции? Суфиксът „CN“ показва одобрения специфични за държавата; вижте сертификата за точните региони.
