Описание

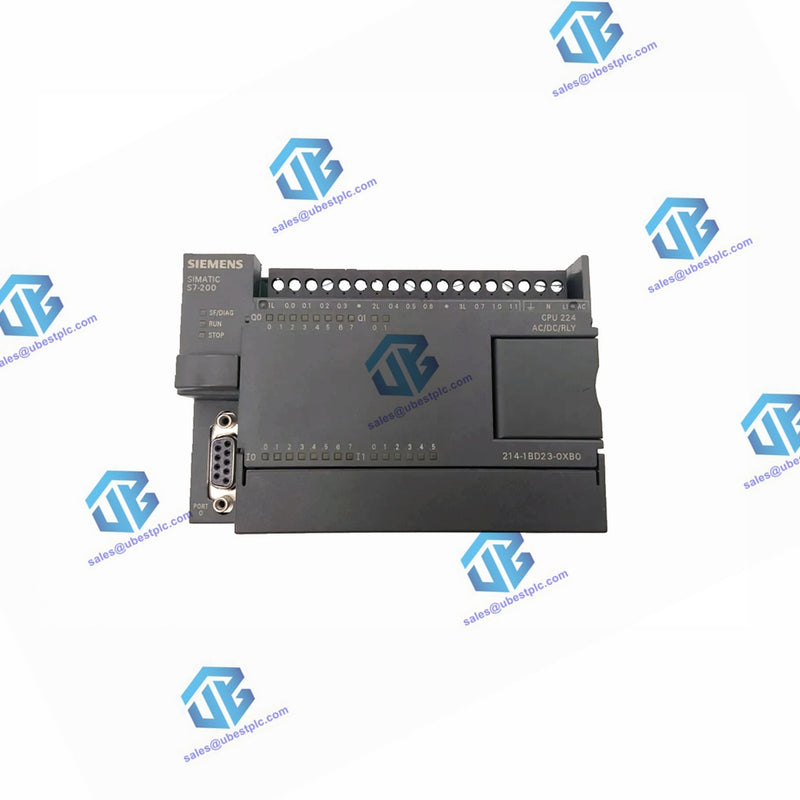

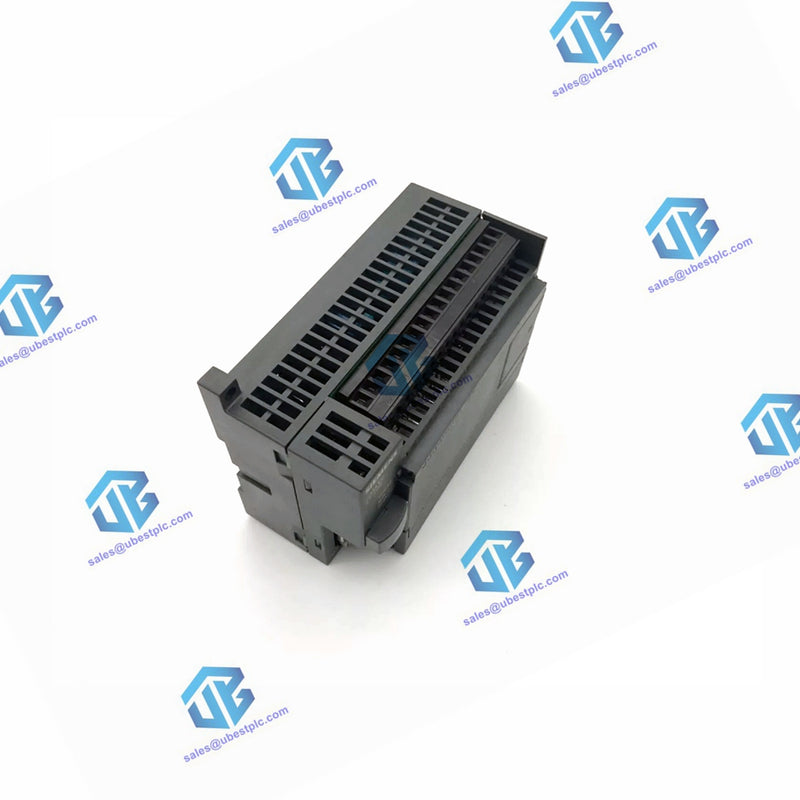

Siemens SIMATIC S7-200 CPU 224 е компактен и многофункционален програмируем логически контролер (PLC), предназначен за широк спектър от индустриални автоматизационни приложения. Той разполага с интегрирано AC захранване, здрав набор от цифрови и аналогови входове/изходи и може да бъде разширен чрез PROFIBUS DP. Този модул е известен с надеждността и производителността си при управлението на сложни индустриални процеси.

Характеристики

• Компактен дизайн: Интегриран с 14 цифрови входа (DI) и 10 цифрови изхода (DO) с релейни изходи.
• Многофункционално захранване: Поддържа както 120V AC, така и 230V AC захранвания, което го прави подходящ за различни индустриални среди.
• Разширяем: Поддържа до 7 разширителни блока за допълнителен капацитет на входно/изходните сигнали.
• Интегриран PROFIBUS DP: Позволява лесна интеграция в PROFIBUS мрежи, подобрявайки комуникационните възможности​

Технически параметри

• Захранващо напрежение
  • Номинална стойност (AC): 120V AC, 230V AC
  • Натоварващо напрежение L+: Номинална стойност (DC) 24V, допустим диапазон 5V до 30V
  • Натоварващо напрежение L1: Номинална стойност (AC) 100V до 230V, допустим диапазон 5V до 250V
  • Честотен диапазон: 47 Hz до 63 Hz
• Входен ток
  • Пусков ток, макс.: 20 A при 264V
  • От захранващо напрежение L1, макс.: 200 mA
  • Изходен ток за разширителни модули (5V DC): 600 mA
• Захранване на енкодер
  • Захранване на енкодер 24V, защитено от късо съединение с макс. изходен ток 280 mA
• Памет
  • Интегрирана работна памет: 12 KB за програма, 8 KB за данни
  • Опционален плъгваем модул памет за допълнително съхранение
• Резервно копие
  • Безподдръжково съхранение на програма и данни в интегрирана EEPROM
  • Опционална батерия за дългосрочно запазване на данни

Времена за обработка на CPU

• За битови операции, макс.: 0.22 µs

Броячи и таймери

• S7 броячи: 256, с опции за запазване
• S7 таймери: 256, регулируеми, с времеви диапазон от 1 ms до 54 мин

Области с данни и запазване

• Флагове: Макс. 32 байта, налични опции за запазване
• Брой разширителни модули: Макс. 7

Цифрови входове

• Брой цифрови входове: 14
• Входно напрежение: Номинална стойност (DC) 24V, сигнал "1" мин. 15V, сигнал "0" макс. 5V
• Входен ток: Типично 2.5 mA за сигнал "1"
• Дължина на кабела: Екраниран макс. 500 м, неекраниран макс. 300 м

Цифрови изходи

• Брой цифрови изходи: 10 (Реле)
• Прекъсваща способност: Макс. 2A за резистивно натоварване
• Дължина на кабела: Екраниран макс. 500 м, неекраниран макс. 150 м

Аналогови входове

• Брой аналогови потенциометри: 2, с 8-битова резолюция

Интерфейси

• Интегриран RS 485 интерфейс, поддържащ MPI, PPI и серийна обмяна на данни
• Скорост на предаване MPI: 19.2 kbit/s до 187.5 kbit/s

Размери и тегло

• Ширина: 120.5 мм
• Височина: 80 мм
• Дълбочина: 62 мм
• Тегло: Прибл. 410 г
